Prądnica z silnika 15-20KW

[Maciek]

Jeśli używasz tego najtańszego za 10-20zł

wymień baterię na nową, a wskazania wrócą do normy.

[TOMMASZ]

To chyba faktycznie bateria,bo przedtem pokazywał prawidłowo,w sieci 220V a z UPSa 230V.

Dzięki.

[TOMMASZ]

Po wymianie baterii wskazania są prawidłowe.Sprawdzałem w sklepie i porównałem wyniki mojego multimetru z nowyni na baterii którą wyciągnąłem. Było tylko 6.4V

Zrobiłem nowe testy,z licznikiem obrotów,na pierwszym biegu znacznie różnią się od podanych na tabliczce wiertarki.

382 obr/min bez obciążenia - 16.8V
382 obr/min z obciążeniem - 16.5V
648 obr/min bez obciążenia - 29V
648 obr/min z obciążeniem - 28V

Ta sama żarówka - 12V/5W
Rezystancja cewki - 0.2 ohm
Teraz powinno być dobrze.

[Waldemar Pachoł]

oki, ile jest cewek na fazie?

[TOMMASZ]

Sześć cewek na fazę,w sumie osiemnaście.Przy drucie 2x1mm wychodzi za niskie napięcie,cewka ma tylko 40 zwojów.
Więc trzeba mi około 60 zwojów na cewkę aby uzyskać odpowiednie napięcie na cewce,powiedzmy 44-45V przy rozsądnych obrotach-650 na min.Zrobiłem chłodzenie uzwojeń więc można obciążyć mocniej.Był tam drut 1.2mm i było 62 zwoje.

[Waldemar Pachoł]

Przy drucie 2x1mm2 masz 8-10 amper.

6 cewek po 16.5V = 99 woltów fazę
zakładając międzyfazowe 171 wolt i 30 amper = 5100 W

Podstawiając dane do skryptu wychodzą mi jakieś dziwne dane wyjściowe.

[set]

A spadek napięcia przy 30 A ?

[TOMMASZ]

Ostatecznie nawinę to drutem 1.2mm ,około 60 zwojów na cewkę.Powinno wyjść około 44V na cewkę.

[Waldemar Pachoł]

set: Dalece upraszczając : U=I*R=10*1,2=12V na fazie

[TOMMASZ]

Właśnie przyszedł drut i pozostałe klamoty,teraz nawijanie.

Waldku,nawijam dwie fazy w prawo a trzecią w lewo.Mam nadzieję że to cała filozofia nawijania aby korzystać z prostownika połówkowego.

[Waldemar Pachoł]

Książkowo zielona i żółta w prawo a fioletowa w lewo. A broń Panie Boże prostować jednopołówkowo! http://www.uz.zgora.pl/~mchciuk/elektro ... teoria.doc

[TOMMASZ]

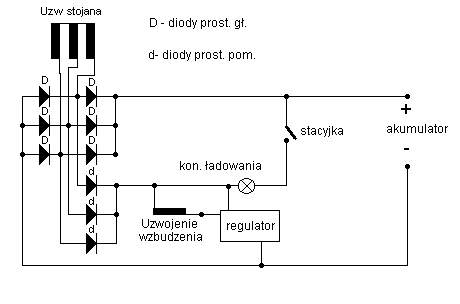

Czyli wszystko jest dobrze,co do prostownika to chodziło mi o taki z altka,mostki trójfazowe są takie chyba same.

Nawinąłem jedną fazę drutem 1.2mm,wlazło 64 zwoje więc będzie git.Ale wsypuje się nawet lepiej niż 2x1mm.

[set]

Jak mam prostownik trójfazowy z sześciu podwójnych diód to też mam tak nawijać ?

[TOMMASZ]

Tak,nawijasz tak samo każdą prądnicę.Mój też jest z sześciu,po dwie równolegle na każdą fazę.

[Waldemar Pachoł]

Jeśli ktoś chce sobie zobaczyć różnice pomiędzy prostowaniem jedno i dwupołówkowym to poniżej podaję kod do zaimportowania do Circiut Simulator v1.5n

jednopołówkowo:

Kod: Zaznacz cały

$ 1 5.0E-6 10.20027730826997 50 5.0 43
v 96 32 96 128 0 1 40.0 5.0 0.0 0.0 0.5
v 160 32 160 128 0 1 40.0 5.0 0.0 2.0943951023931953 0.5
v 224 32 224 128 0 1 40.0 5.0 0.0 4.1887902047863905 0.5
w 96 32 160 32 0
w 160 32 224 32 0
d 352 240 352 160 1 0.805904783
d 400 256 400 160 1 0.805904783
d 448 272 448 160 1 0.805904783
r 576 160 576 384 0 100.0
w 224 128 224 240 0
w 224 240 352 240 0
w 160 128 160 256 0
w 160 256 400 256 0
w 96 128 96 272 0
w 96 272 448 272 0
w 352 160 400 160 0
w 400 160 448 160 0
w 448 160 576 160 0
w 448 384 576 384 0
w 400 384 448 384 0
w 352 384 400 384 0
w 224 32 288 32 0
w 288 32 288 80 0
g 288 80 288 128 0
g 352 384 352 416 0
o 8 64 0 35 10.0 0.1 0 -1


dwupołówkowo:

Kod: Zaznacz cały

$ 1 5.0E-6 10.20027730826997 50 5.0 43
v 96 48 96 144 0 1 40.0 5.0 0.0 0.0 0.5
v 160 48 160 144 0 1 40.0 5.0 0.0 2.0943951023931953 0.5
v 224 48 224 144 0 1 40.0 5.0 0.0 4.1887902047863905 0.5
w 96 48 160 48 0
w 160 48 224 48 0
d 352 256 352 176 1 0.805904783
d 400 272 400 176 1 0.805904783
d 448 288 448 176 1 0.805904783
r 576 176 576 400 0 100.0
w 224 144 224 256 0
w 224 256 352 256 0
w 160 144 160 272 0
w 160 272 400 272 0
w 96 144 96 288 0
w 96 288 448 288 0
w 352 176 400 176 0
w 400 176 448 176 0
w 448 176 576 176 0
w 448 400 576 400 0
w 400 400 448 400 0
w 352 400 400 400 0
d 352 400 352 256 1 0.805904783
d 400 400 400 272 1 0.805904783
d 448 400 448 288 1 0.805904783
o 8 64 0 35 10.0 0.1 0 -1


[TOMMASZ]

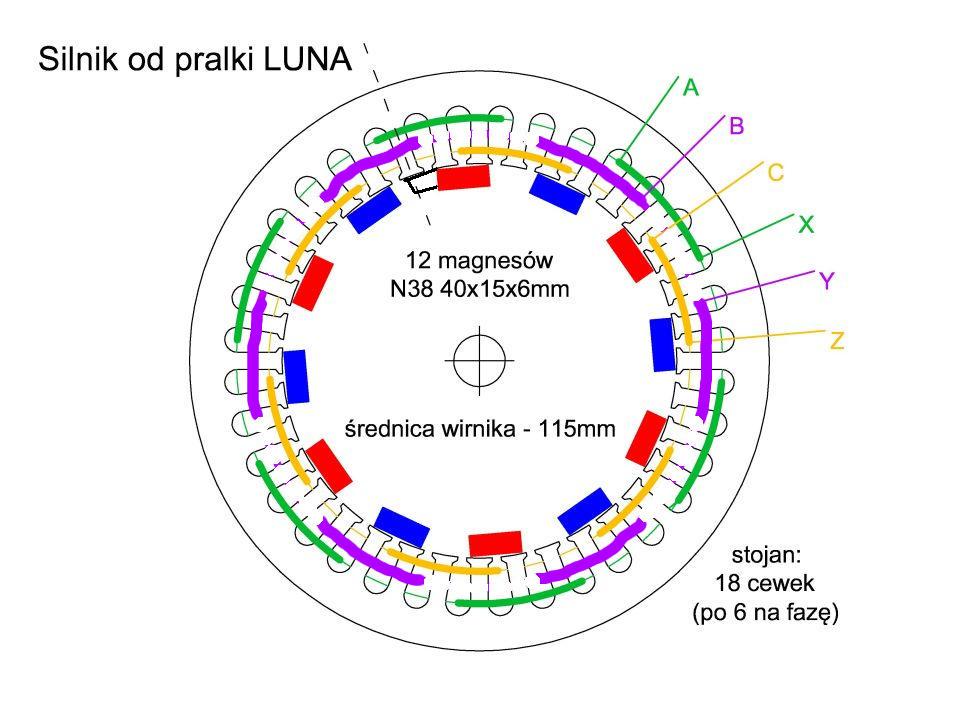

Waldku,mam inną zagwozdkę.Jak jest różnica pomiędzy dwoma sposobami nawijania, a właściwie wrzucania cewek na tych dwóch rysunkach?.

[Waldemar Pachoł]

Książkowo na siebie zachodzą tylko dwie cewki na raz. Na to co proponowane na elektrodzie 3 - więc jest trudniej nawinąć (zmieścić).

[TOMMASZ]

I tylko o to chodzi,czy osiągi też inne przy tej samej cewce?.

[Waldemar Pachoł]

Zgodnie z logika skoro zawsze spotykają się tylko dwie cewki to łatwiej je wsypać i ułożyć (wypełnić maksymalnie żłobki). Mniej zszarganych nerwów, prawdopodobnie więcej zwojów wiadomo czym zaprocentuje.

[set]

Jutro mam jechać do gościa od silników i zastanawiam się jak nawinąć a co się z tym wiąże czy jest sens montowaniem przekładni.
Moje śmigło w/g wiatraka przy wietrze 4 m\s ma 76 obr\min
Obecnie mam 120 zwojów (ale wejdzie 140 ), przy 70 obr\min 30 V międzyfazowo czyli 1v z 4 zwojów.Jeżeli nawinę poczwórnie drutem 0,95 to (2,84 mm kw ) na jednej cewce uzyskam 8,75x8 cewek da 70 V a potrzebuję 56V. Mógłbym zamontować przekładnię 1:2,5, podniosły by się obroty a co się z tym wiąże napięcie więc prądnicę trzeba by nawinąć grubszym drutem. Przekładnia podniosłaby moc całego układu pod warunkiem że wiatr mógłby to wszystko napędzić, natomiast przy słabszym wietrze sprawność będzie mniejsza o straty na przekładni.
Wiem że najlepiej byłoby zmontować cały układ dokonać pomiarów obrotów napięcia natężenia i dopiero nawinąć prądnicę tak jak potrzeba niestety nie stać mnie na ten luksus (nawinięcie razem z drutem będzie kosztować mnie 1000 zł 600 za drut i 400 za robotę)
Panowie radźcie coś bo jestem w kropce.
