Gondola do wiatraka 3,6m

Gondola elektrowni

Gondola do wiatraka 3,6m

Postprzez Juriii » 21.01.2018, 22:01

Witam szanownych kolegów. To zaczynamy budować gondole do turbiny. Dam kąt pochylenia gondoli od poziomu 5 stopni.
Całość będzie zbudowana z kątownika hutniczego 50x5. Zużyje około 3m tego kątownika.

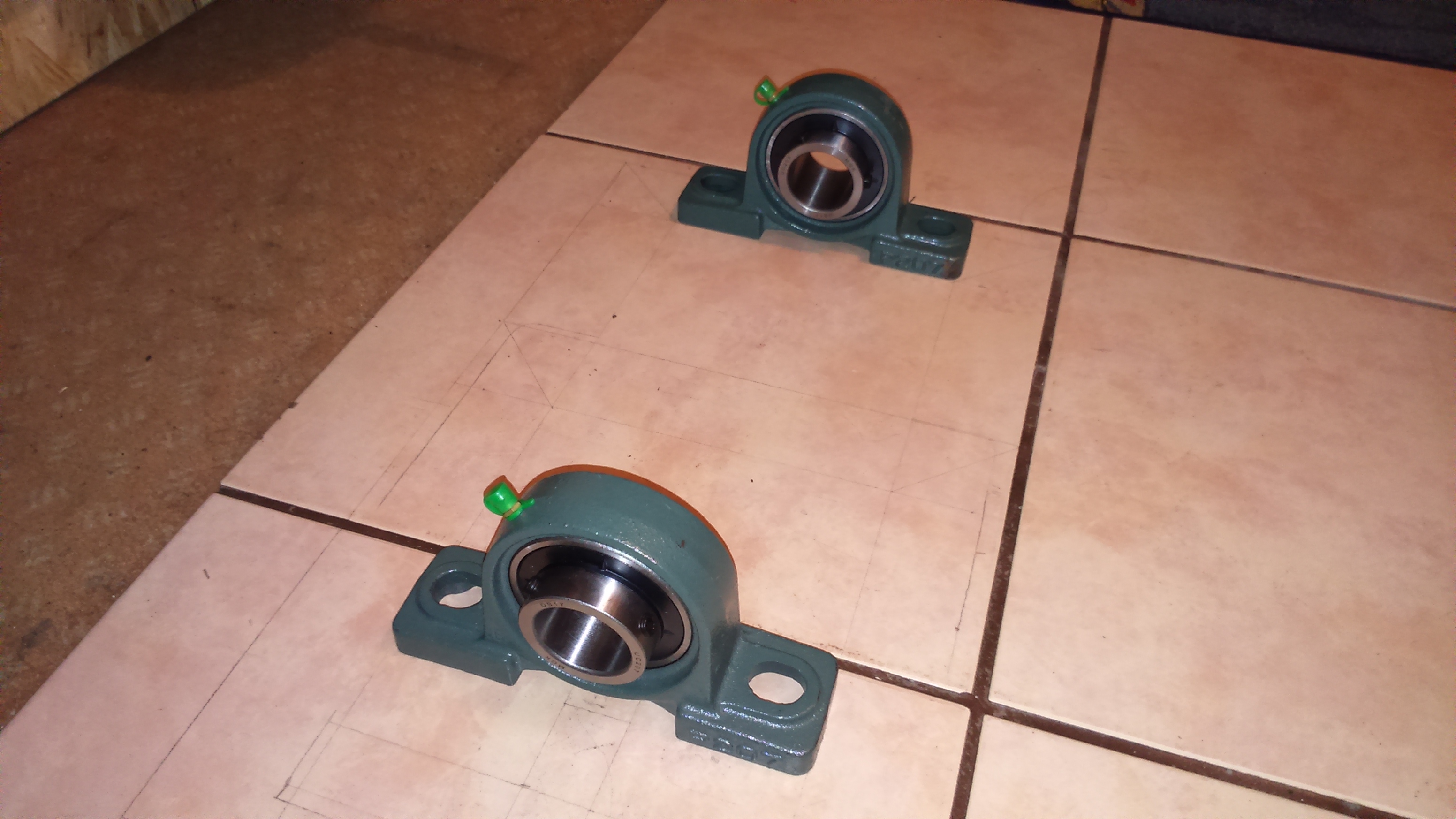

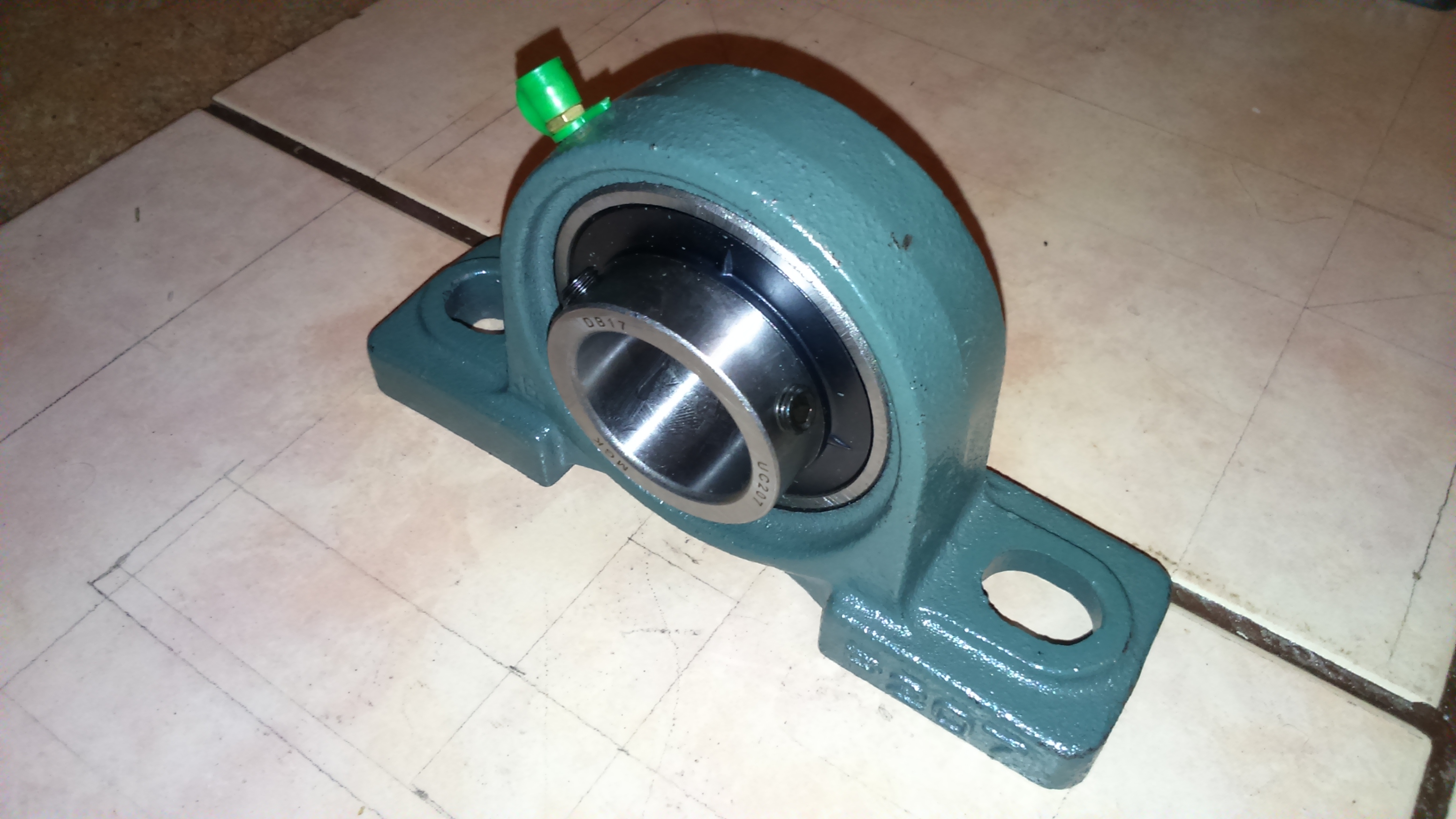

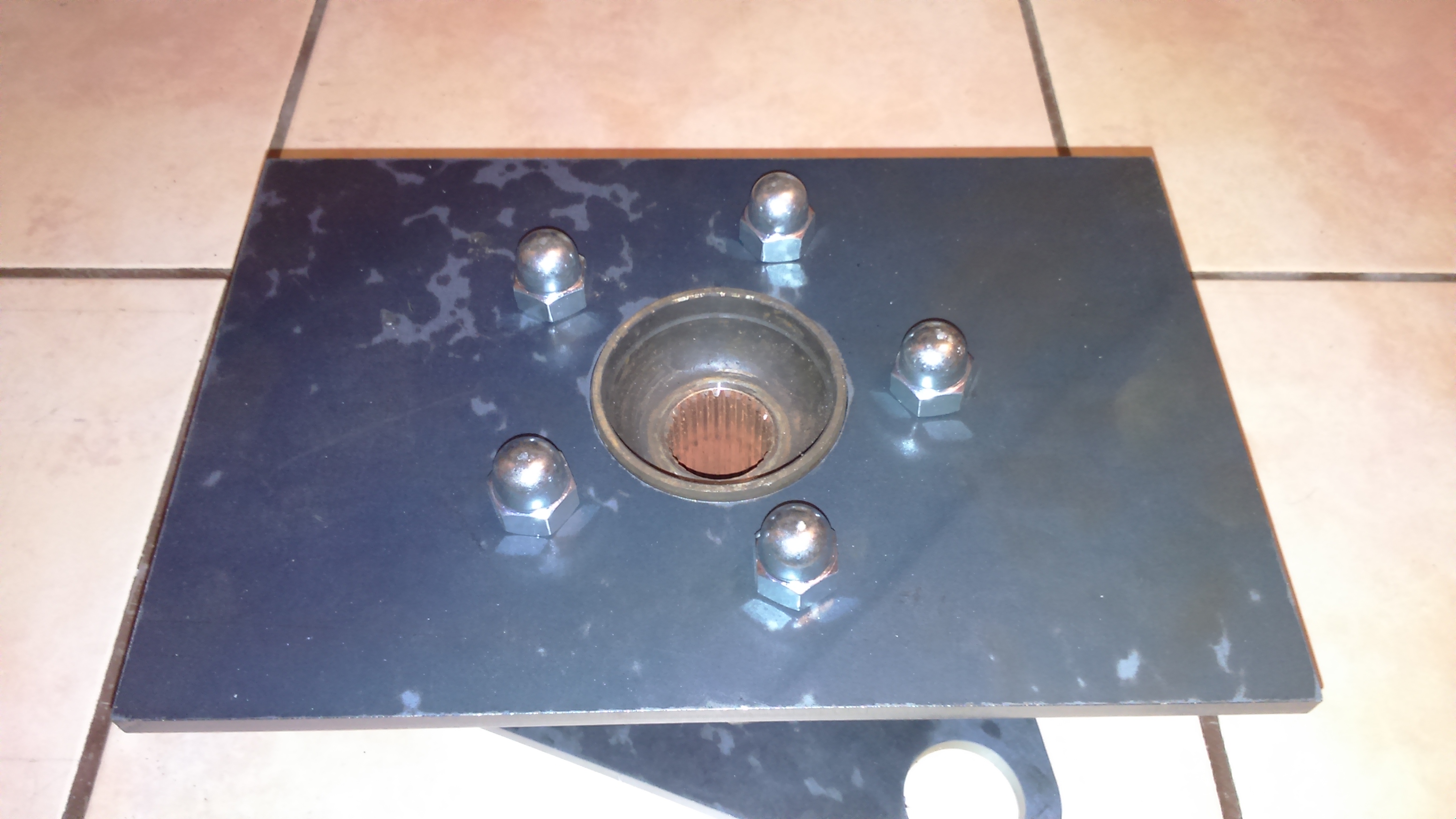

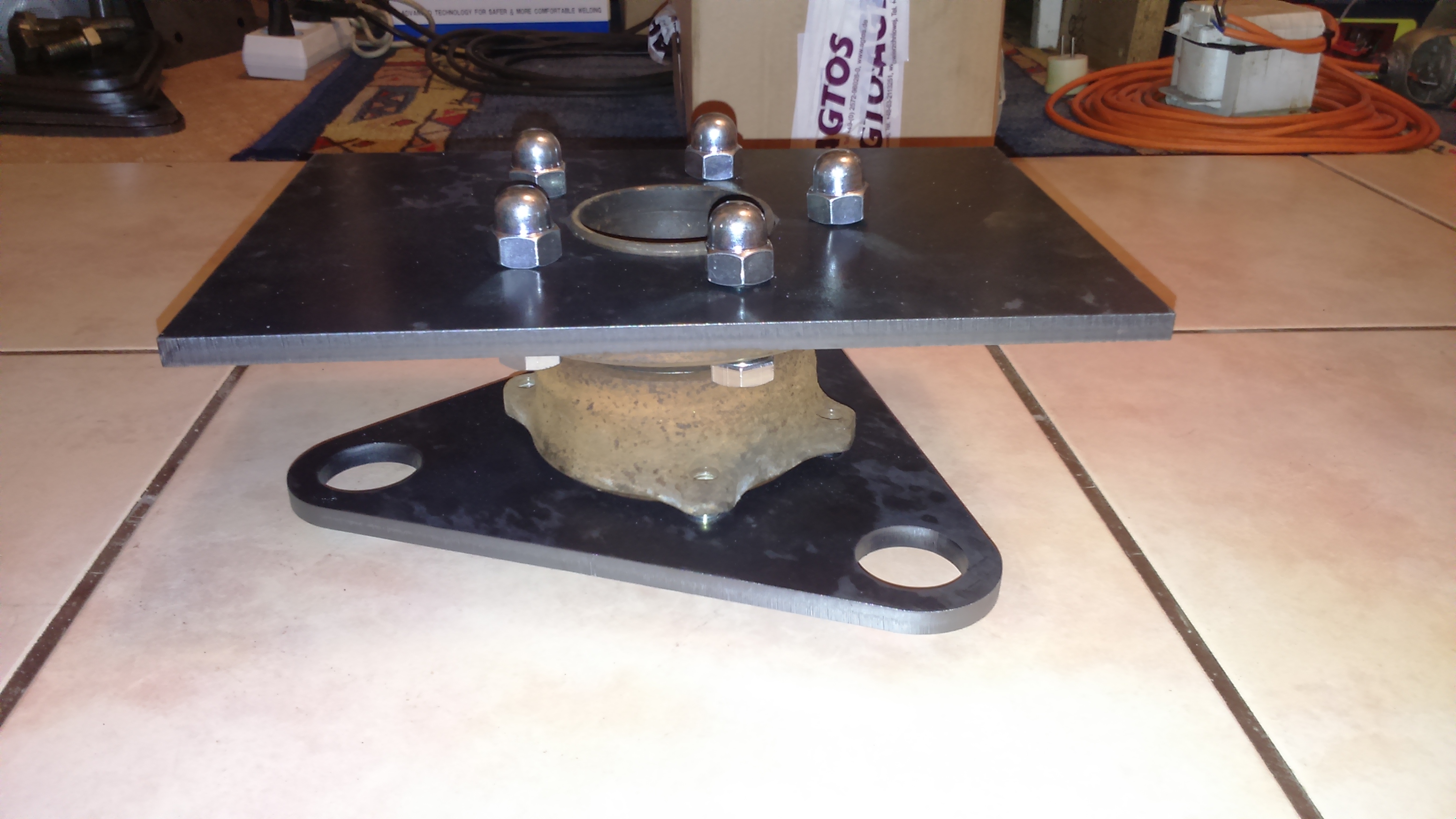

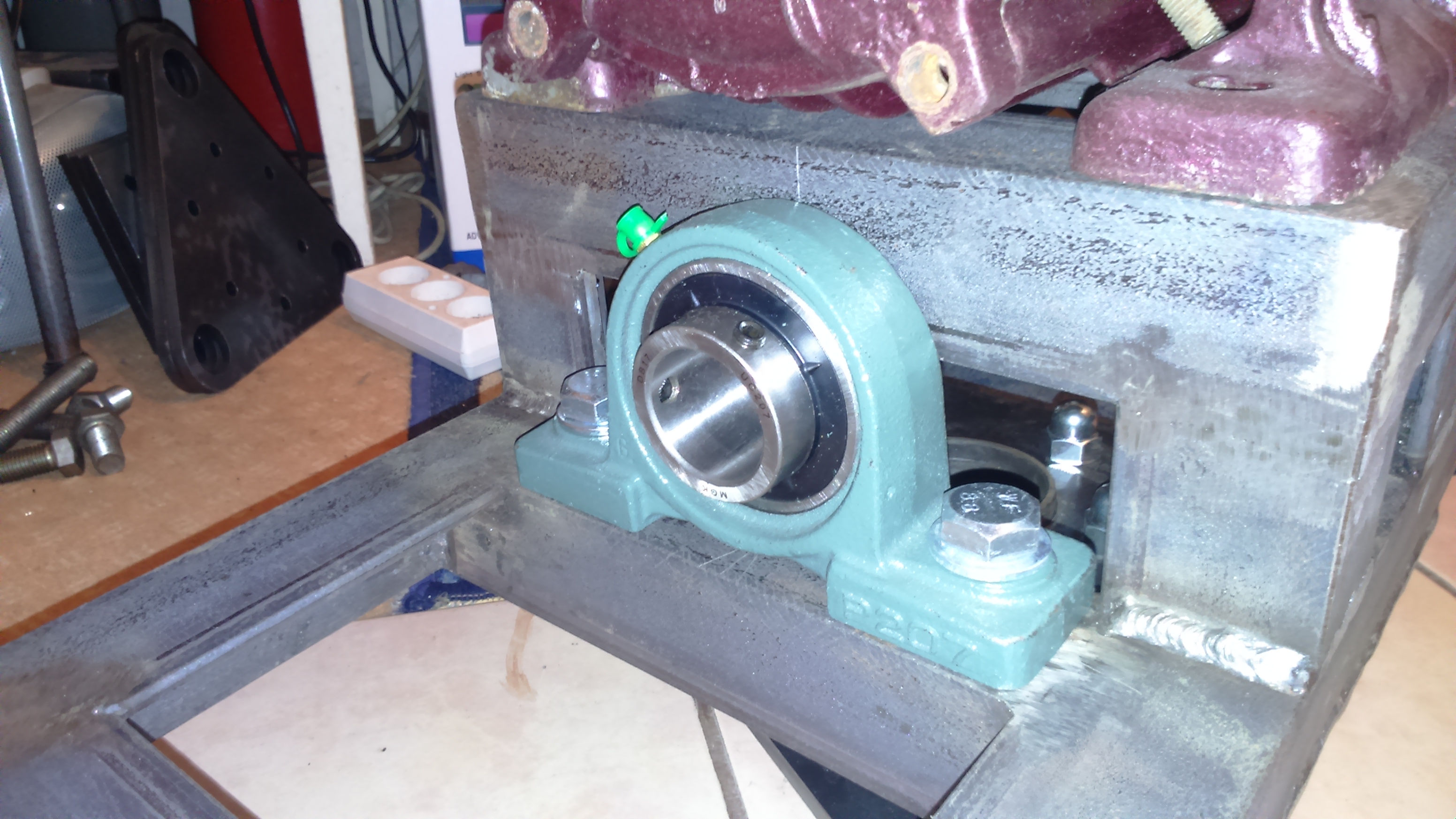

Na razie mam już obrotnice na piaście od mercedesa i parę blach, łożyska na oś turbiny i kątownik. Przekładnia na pasku zębatym się robi, i materiał na wał(35mm x 45cm) już też jest.

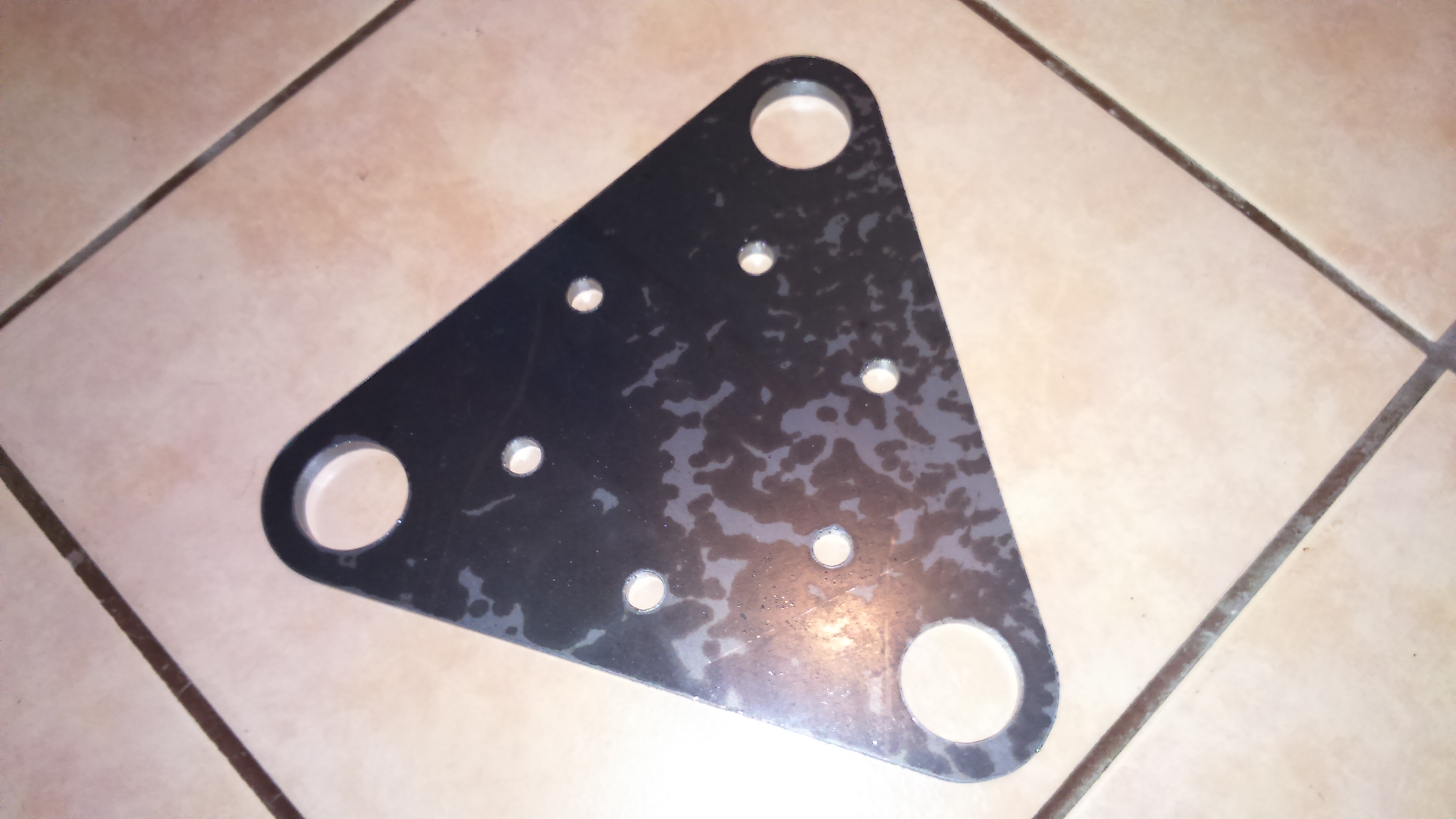

Mam także uszykowane blachy "trojkąty"na budowę masztu 8m, ale to już na inny dział.



DSC_0003 2.JPG

DSC_0005 1.JPG

DSC_0010 1.JPG
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 21.01.2018, 22:27

Fotki:

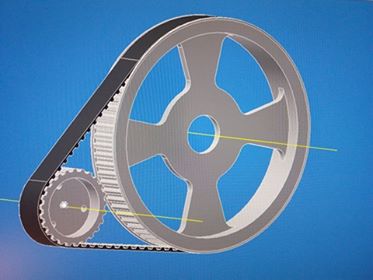

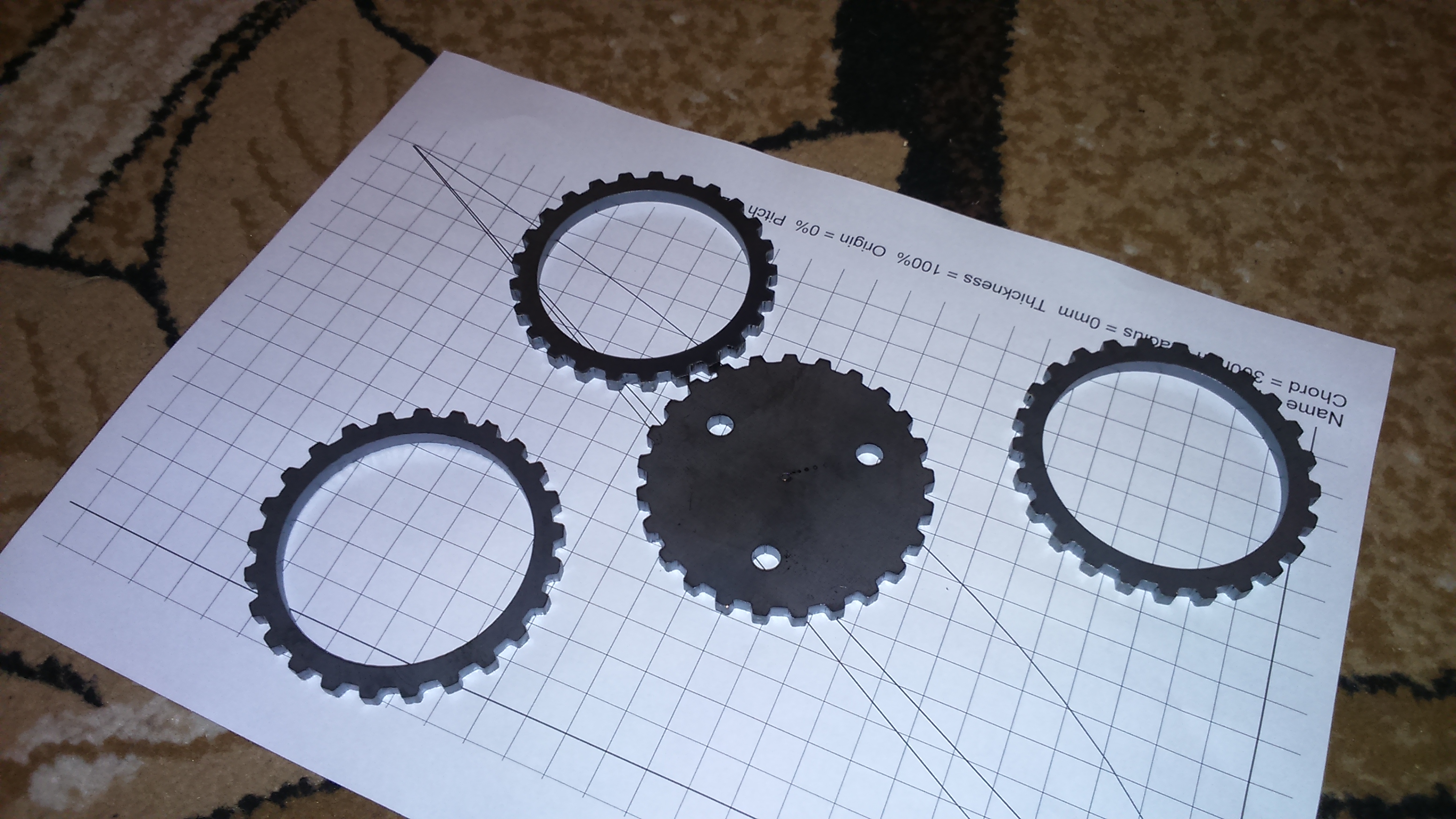

Przekładnia

DSC_0001 2.JPG
Dość poglądowo. Szerokość gondoli 265mm, długość 535mm
Załączniki

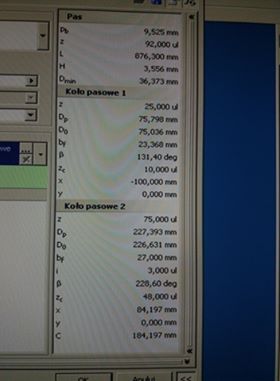

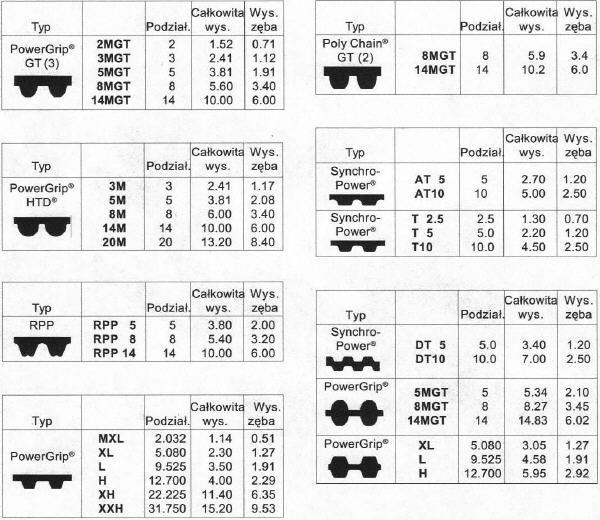

Pasek Power Grip L długość 876,3mm
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 23.01.2018, 21:00

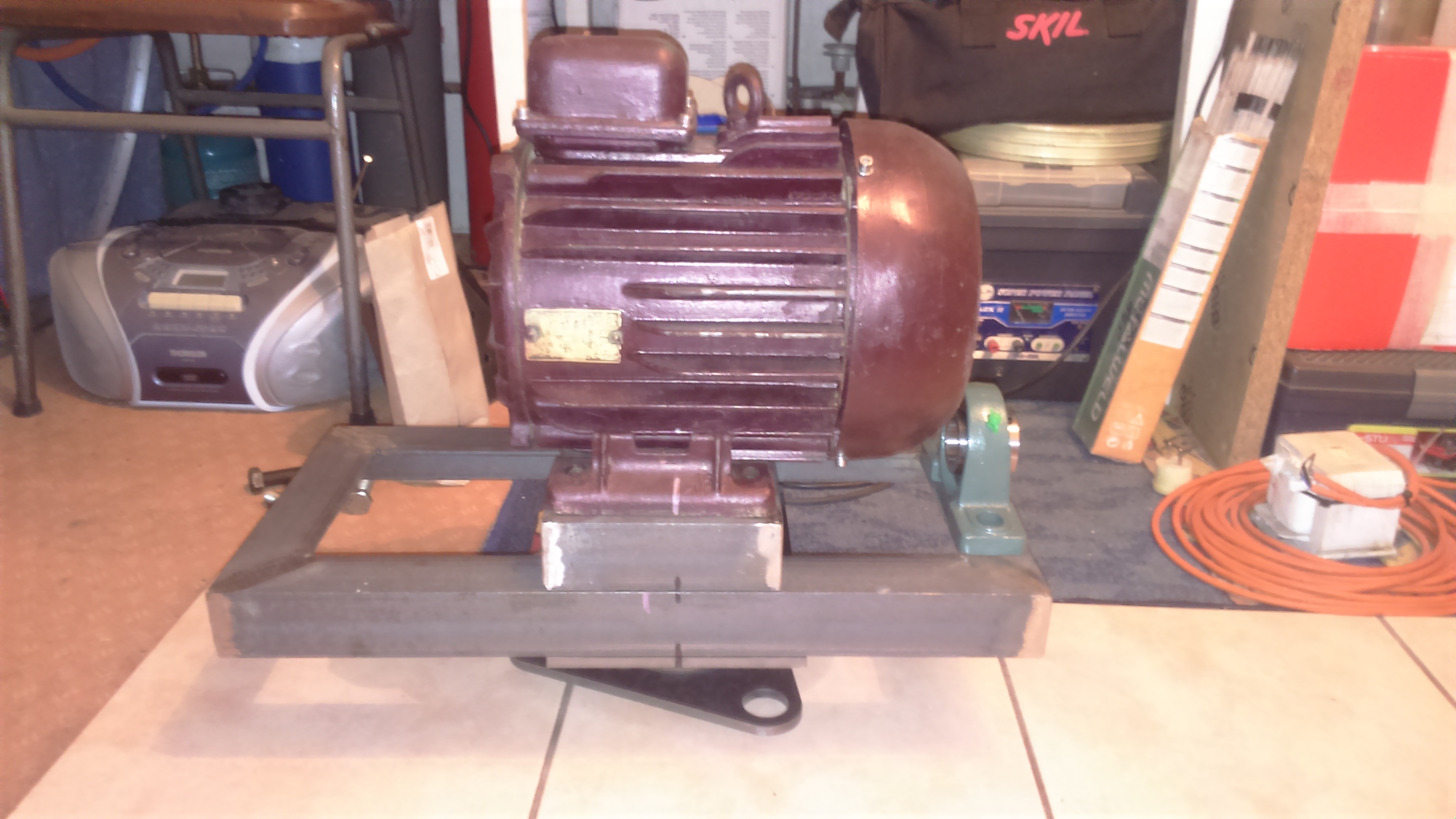

Małe postępy w pracy. Trochę zimno..., ale powalczyłem ze spawarką...
To jeszcze nie finalna konstrukcja.

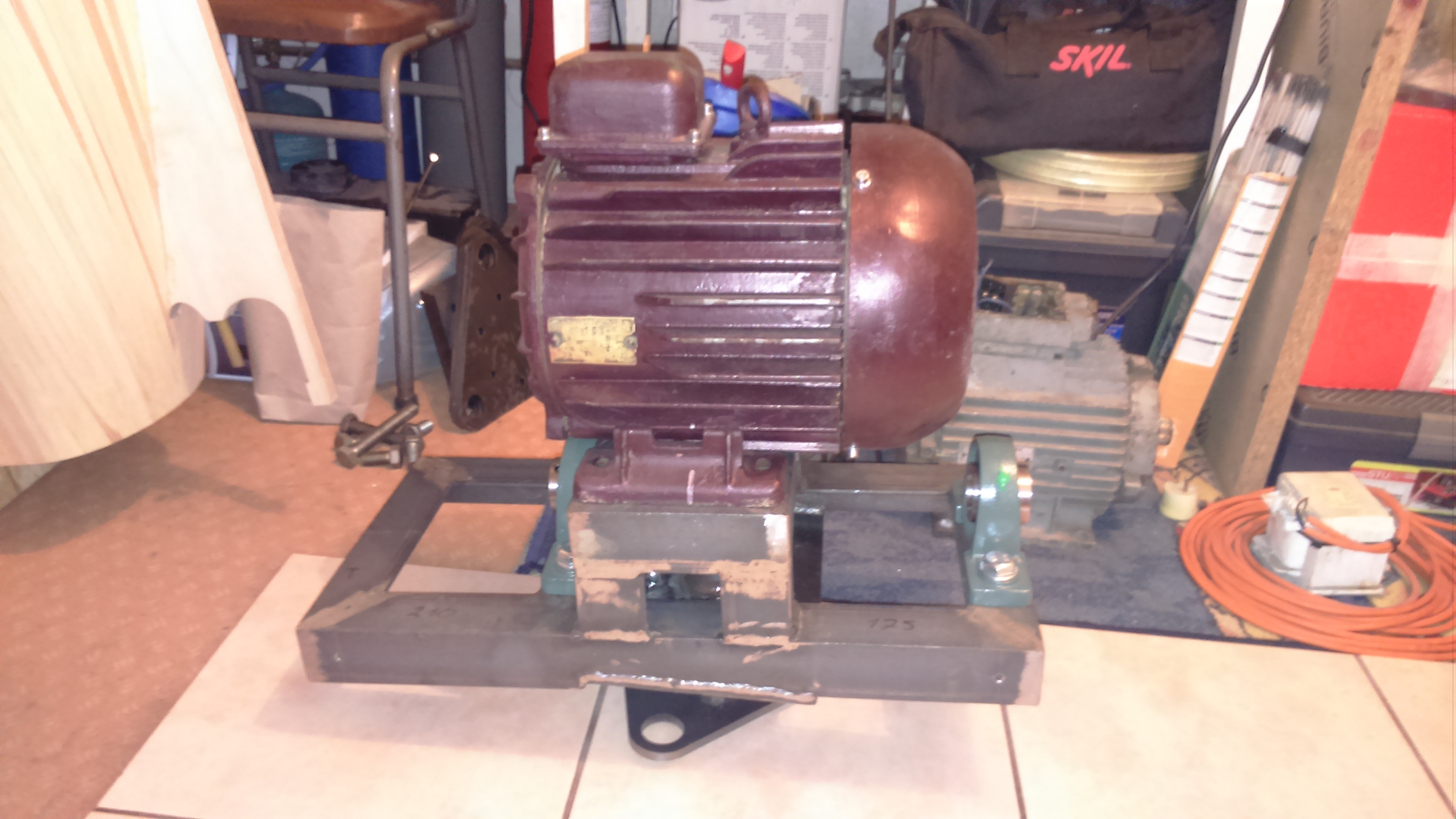

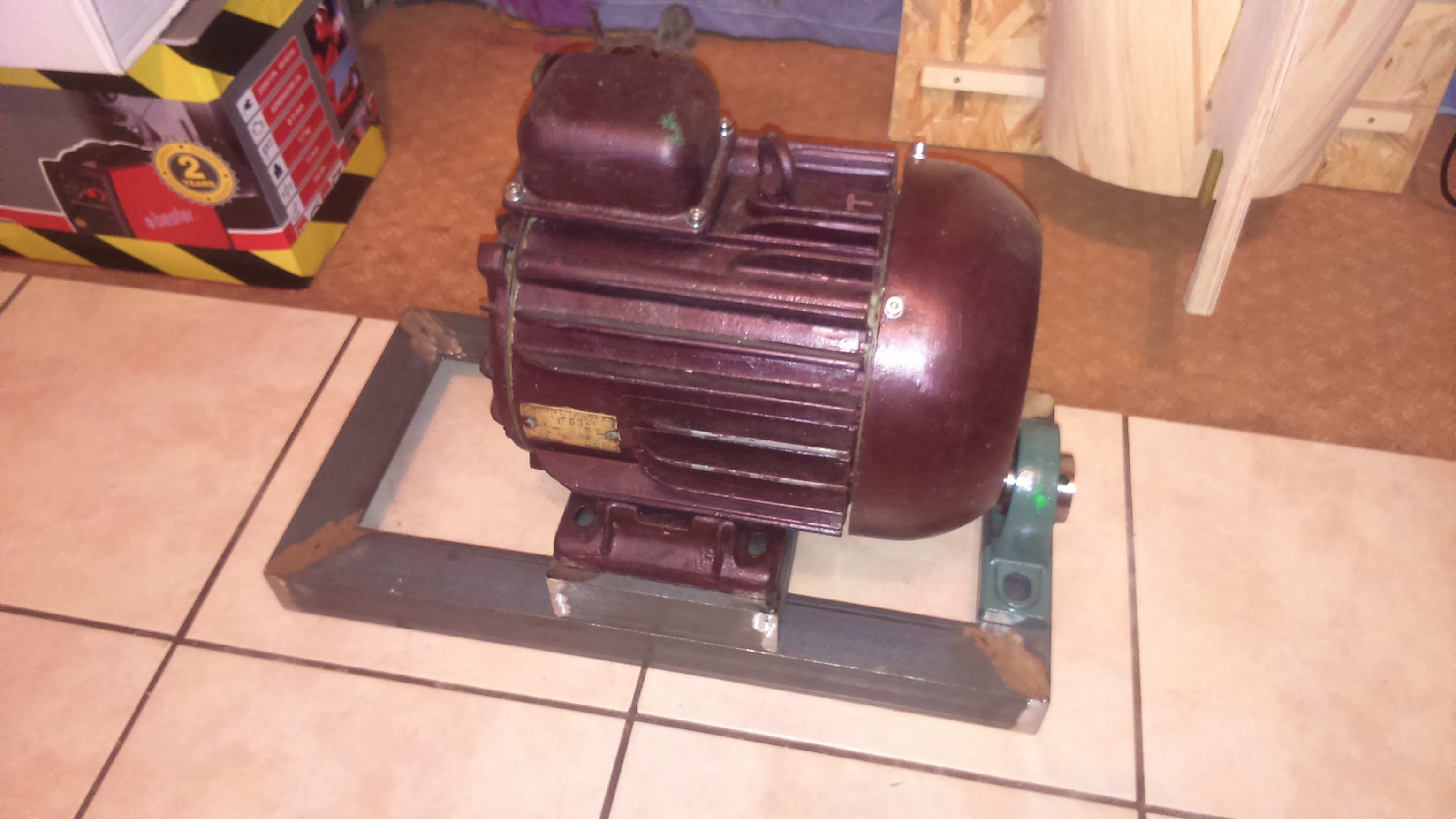

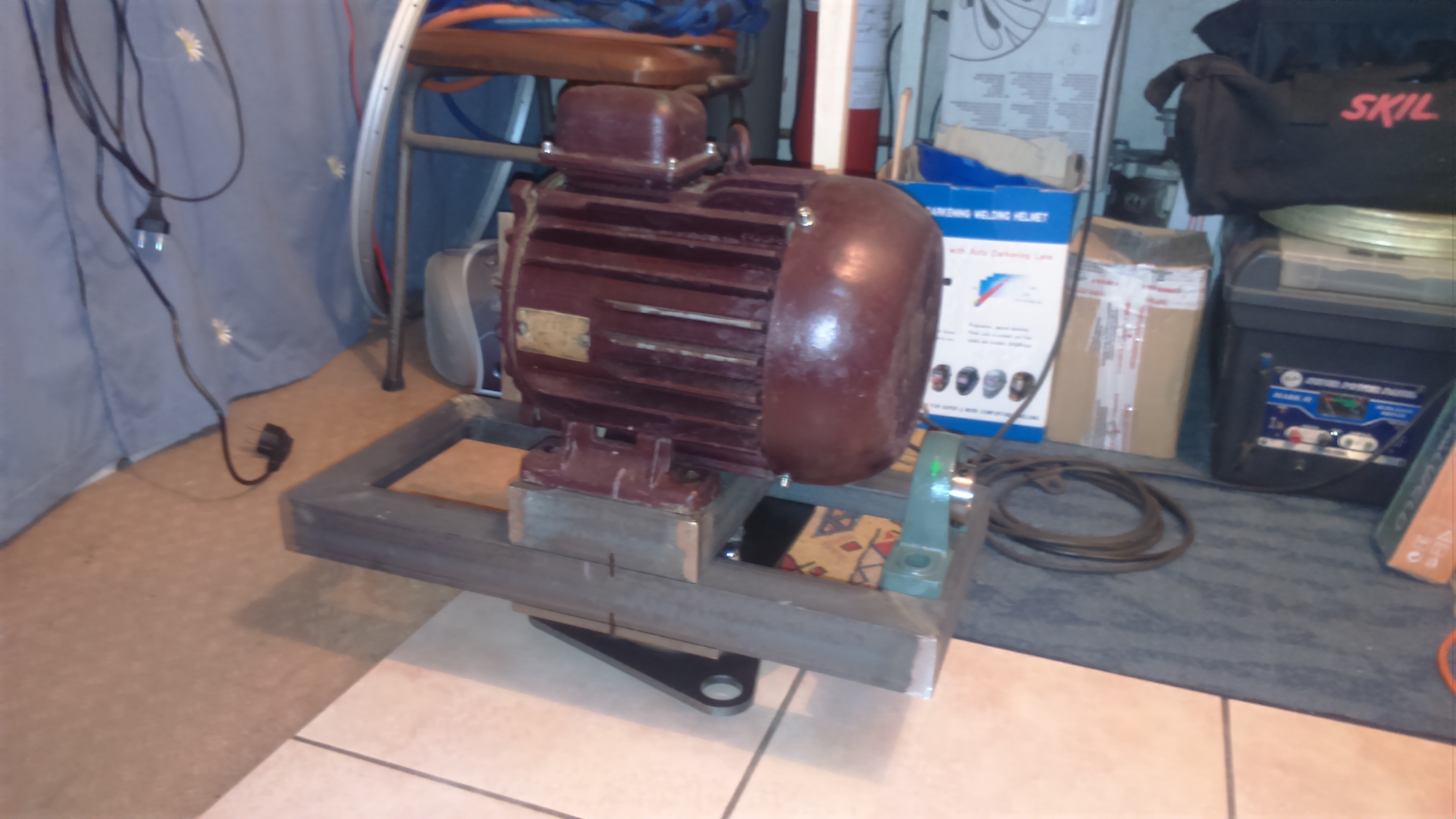

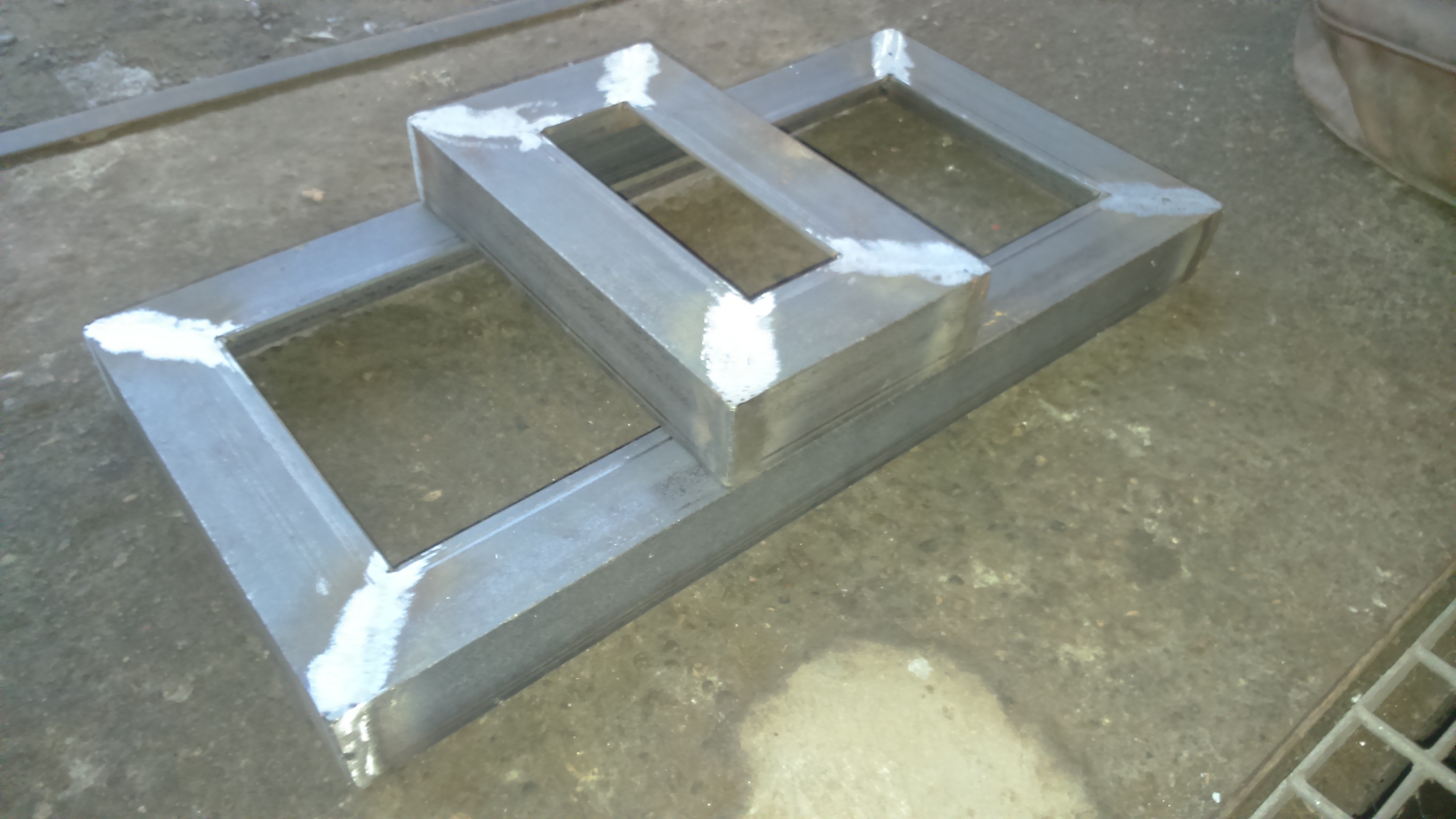

Silnik będzie podniesiony na swojej ramie o 69mm.
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 24.01.2018, 22:49

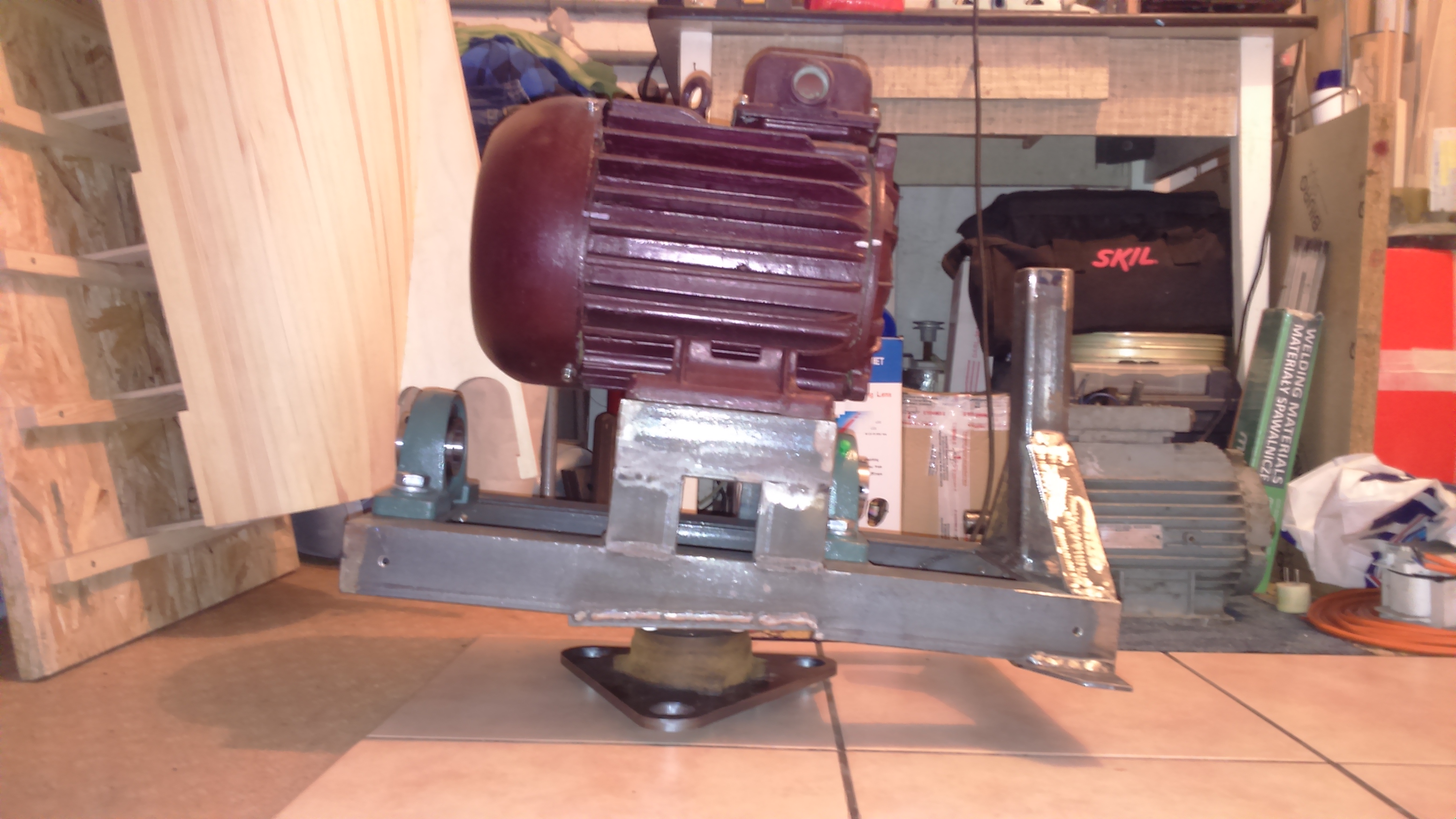

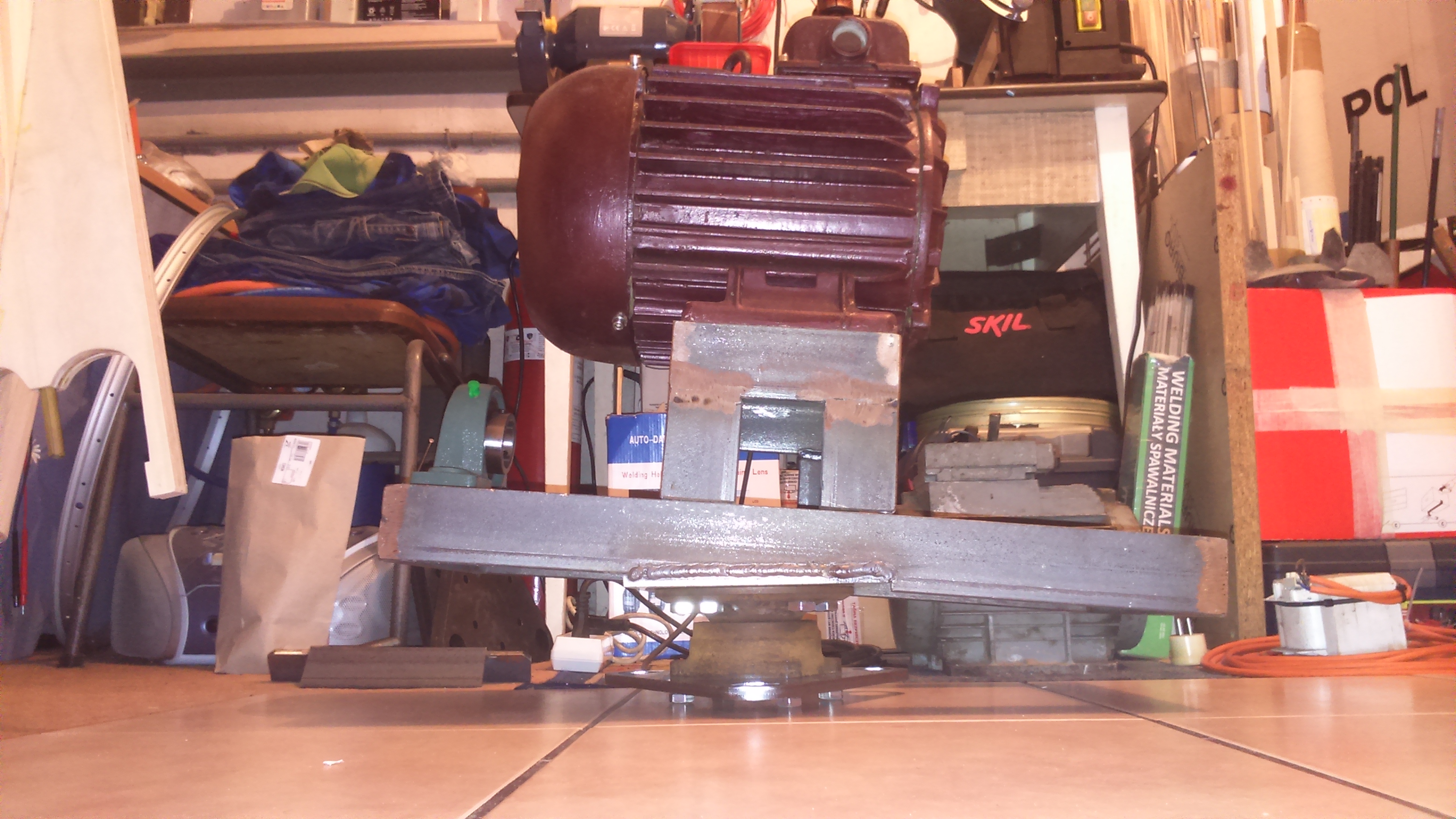

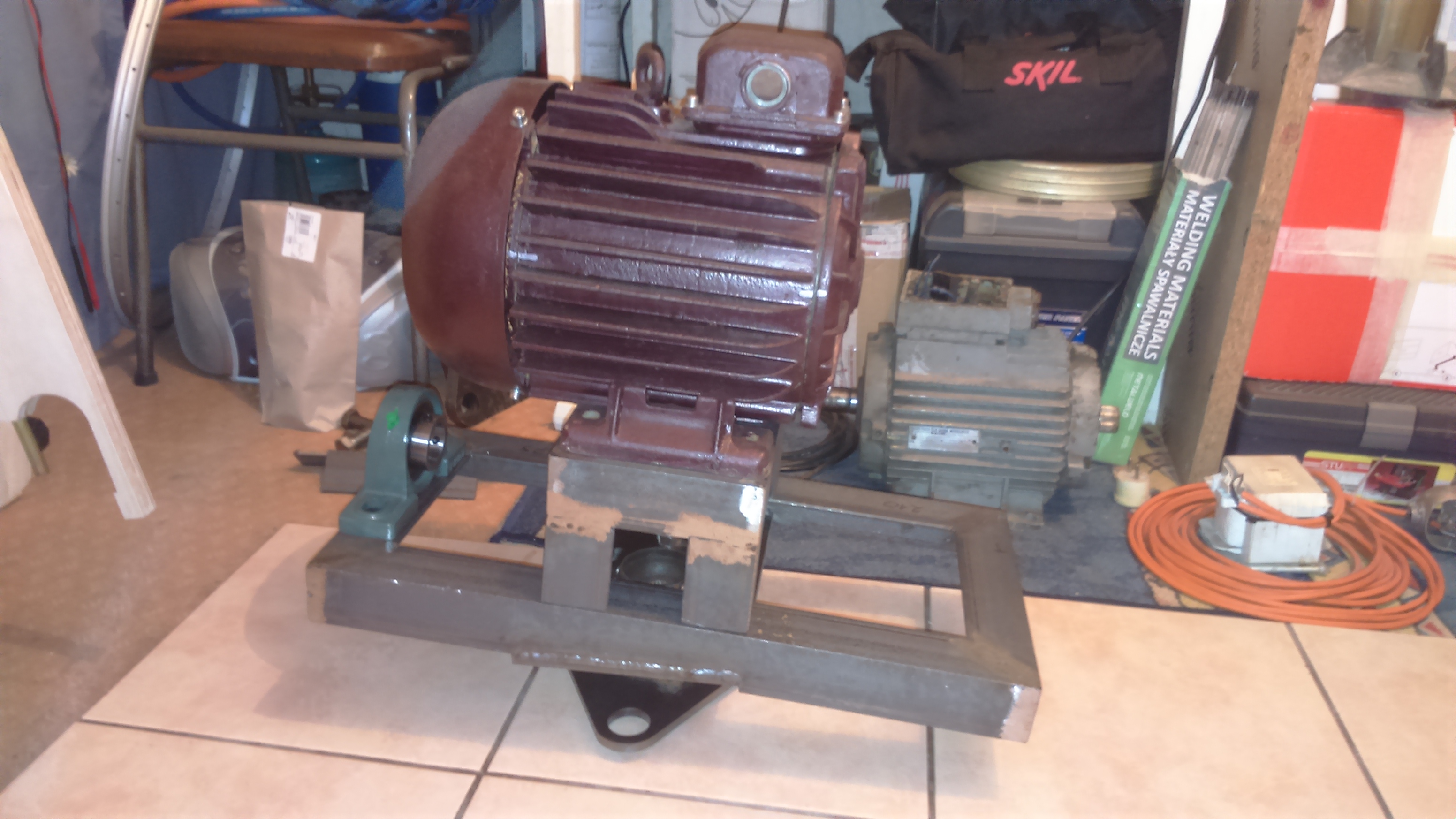

Tak wygląda podniesienie o 69mm. Wydaje sie że troche wysoko silnik stoi, ale małe koło ma 75mm, a duże ma 227mm średnicy. Pasek ma 92 zęby i odstęp między kołami to 35mm. Kolejny niższy pas ma 86Z, ale wtedy odstęp pomiędzy kołami to jedyne 2mm. Troche za mało, więc pozostaje 92Z.

Ustaliłem także kąt 5 stopni pochylenia gondoli, i przyspawałem obrotnice.



Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Brus78 » 25.01.2018, 10:01

Juriii Czyli twoja prądnica będzie ustawiona zadem do wiatru tak ? :)
Tak wnioskuję.
Nie wiem jak to wpłynie na chlodzenie bo wiatr bedzie wpadał na wentylator i nie wiem jak dalej bedzie opływał obudowę prądnicy.
Myślałeś coś o tym?
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 25.01.2018, 17:24

Myśle że to będzie działać na plus. Wiatrak w silniku będzie robił swoje, a do tego wiatr jeszcze będzie owiewał silnik.
A co do wysokości mocowania silnika, to opuszczę silnik o 15mm, nie wiele, ale zawsze coś.
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Brus78 » 26.01.2018, 17:17

Zwróciłem uwagę na jedna rzecz przy silnikach elektrycznych.
Dziś akurat przy pilarce tarczowej ale podobna rzecz przy mojej strugarce...
Oba silniki w dwóch roznych maszynach mają tendencję do zasysania wiórów w sito wentylatora .Mam na myśli to ,ze przepływ powietrza jest od strony sita.
Oznacza to ,ze silnik zadem do wiatru będzie jeszcze lepiej chłodzony czyli takie ustawienie nie tylko nie zaszkodzi ale może jeszcze pomóc :)
Punkt dla ciebie :]
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 26.01.2018, 18:35

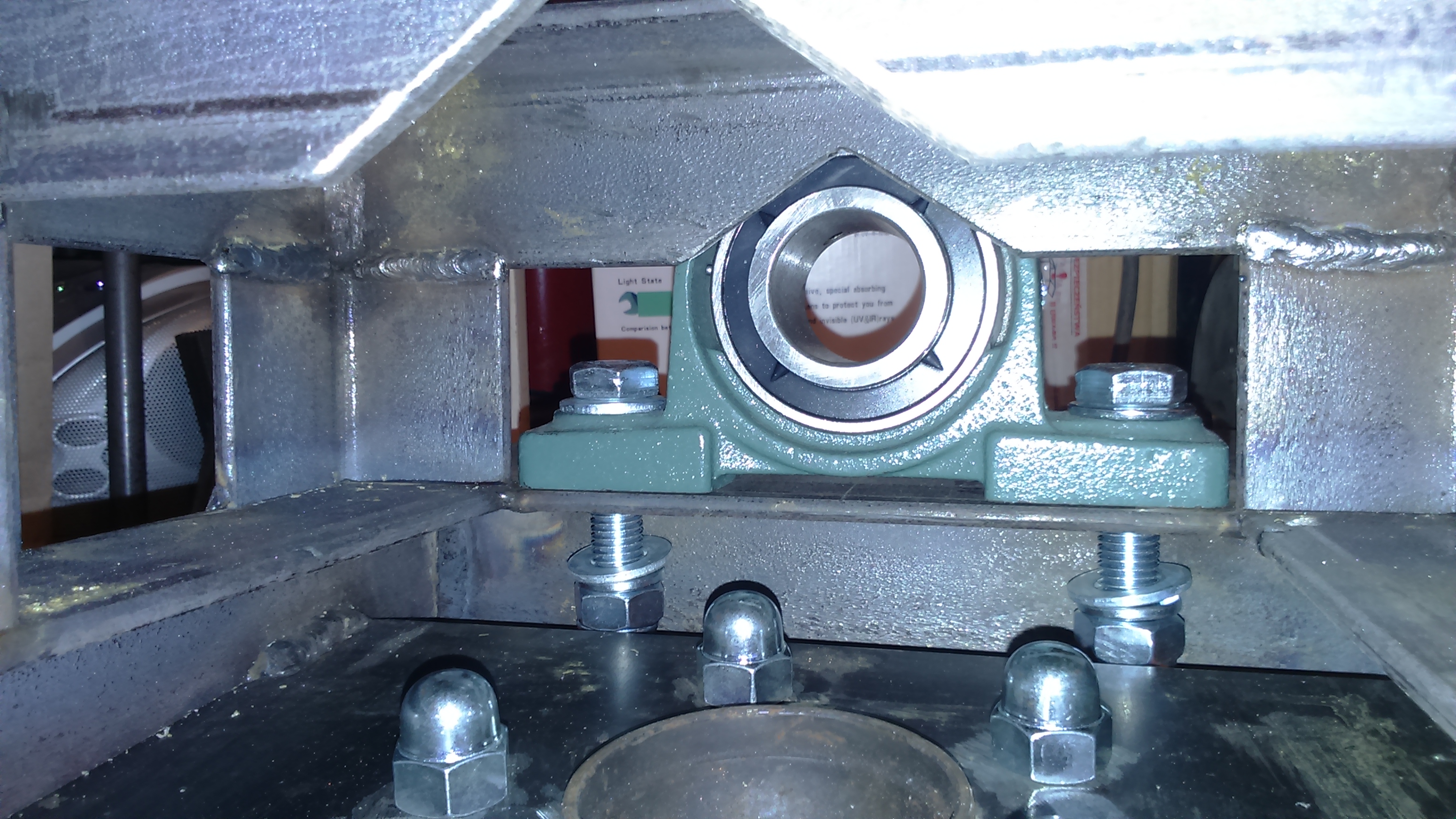

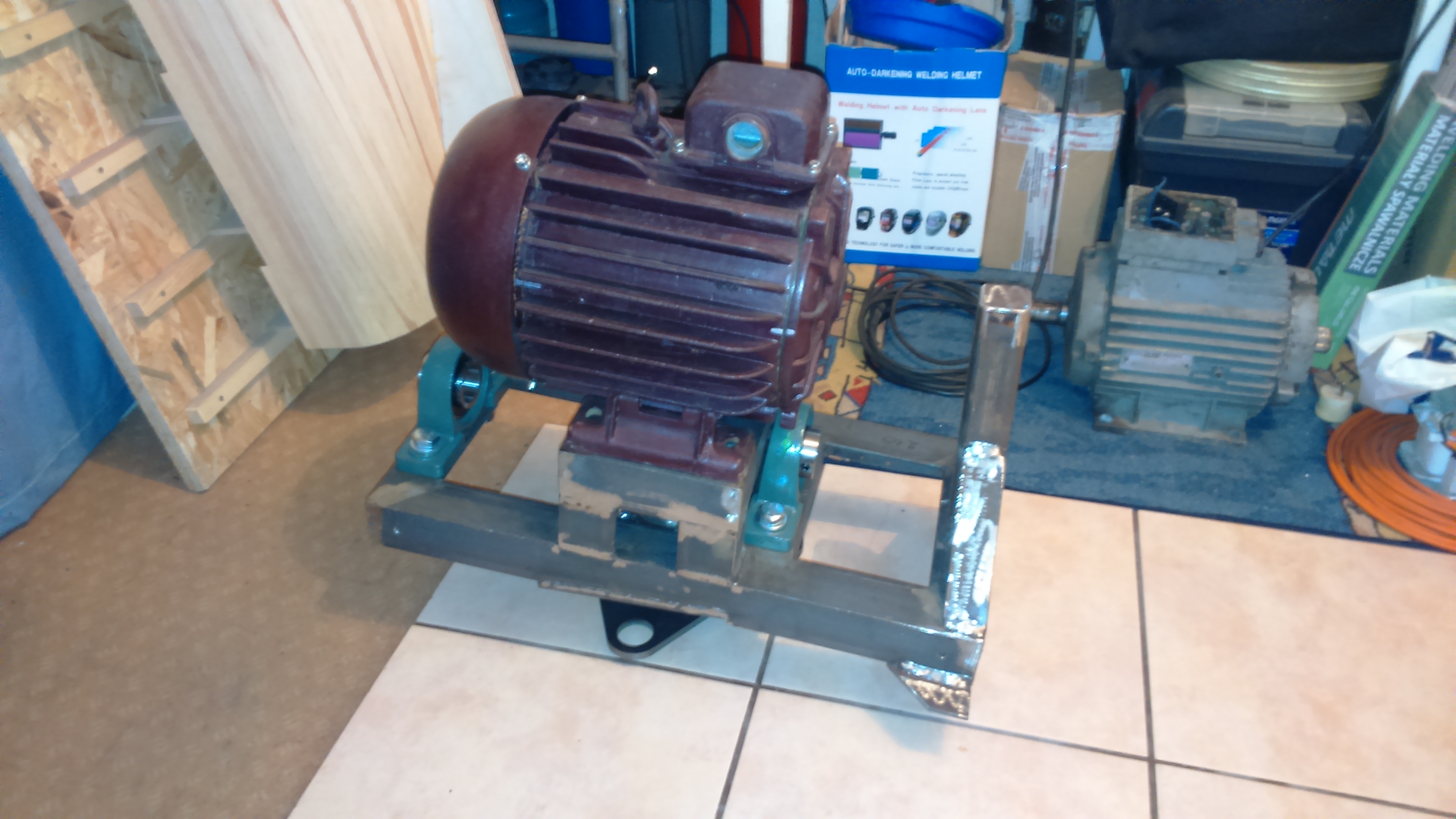

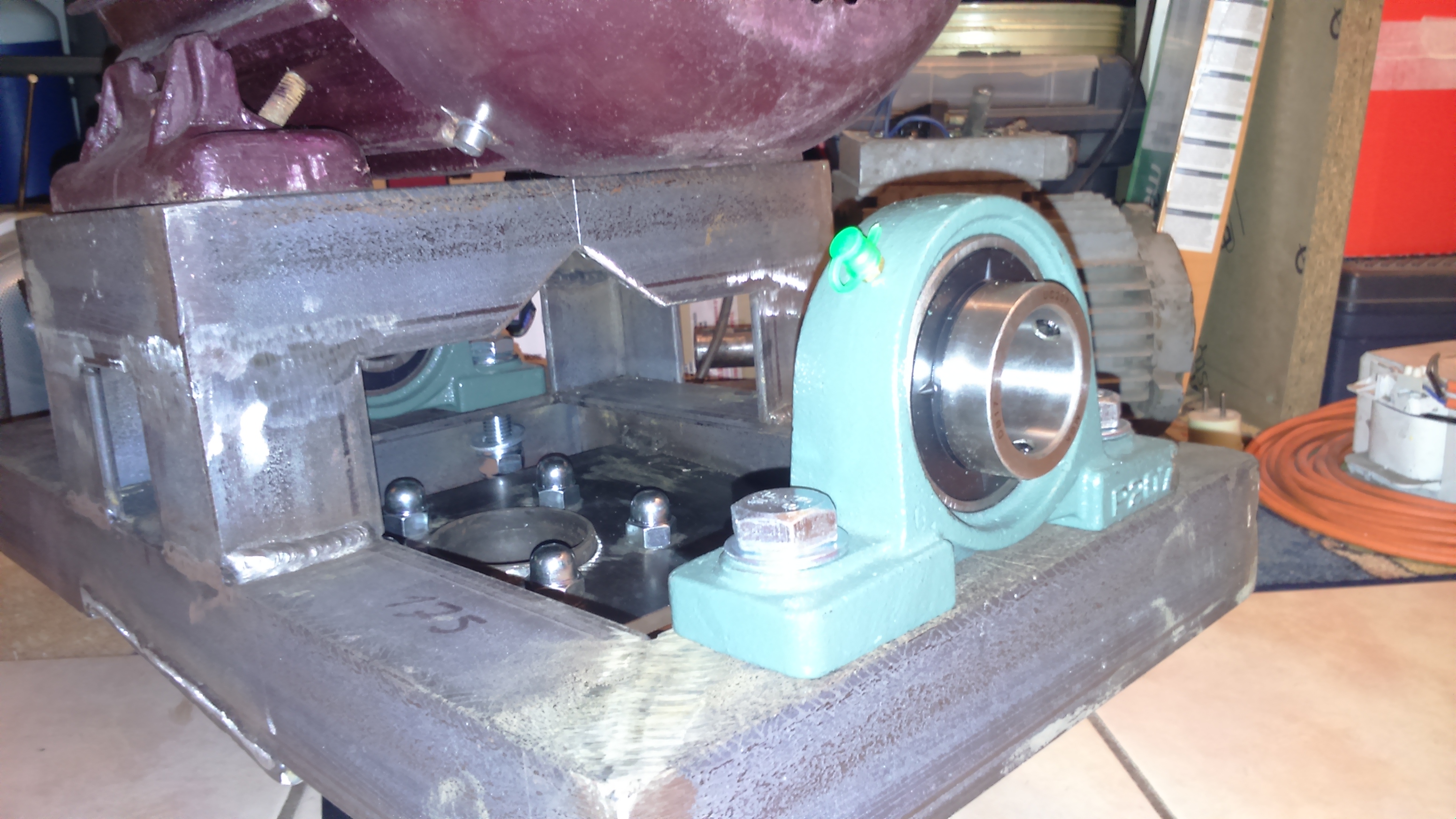

Też tak mysle :D . Dorzucam fotki z dzisiaj. Już wszystko połączone w całość i powiercone. Jutro zajmę się mocowaniem ogona a w przyszłym tygodniu ogon, napinacz paska i pewnie jeszcze coś się znajdzie.
A co do ogona... To jaką długość zrobić licząc od osi obrotu gondoli dp końca płetwy? Program wiatrak pokazuje długość 3.6m, ale to trochę za dużo... Mój ogon będzie składany elektrycznie przy pomocy siłownika elektrycznego.




Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 27.01.2018, 15:22

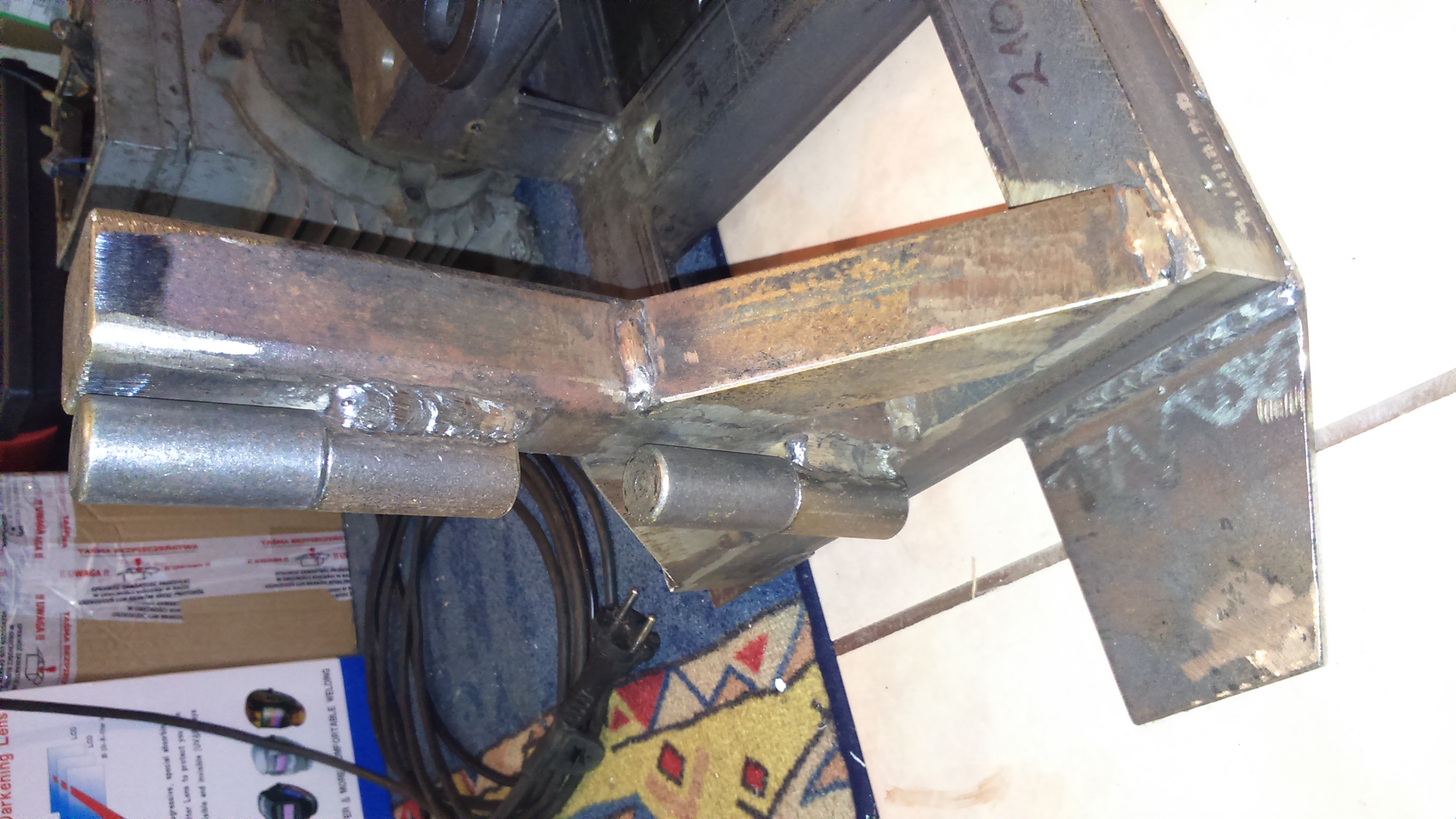

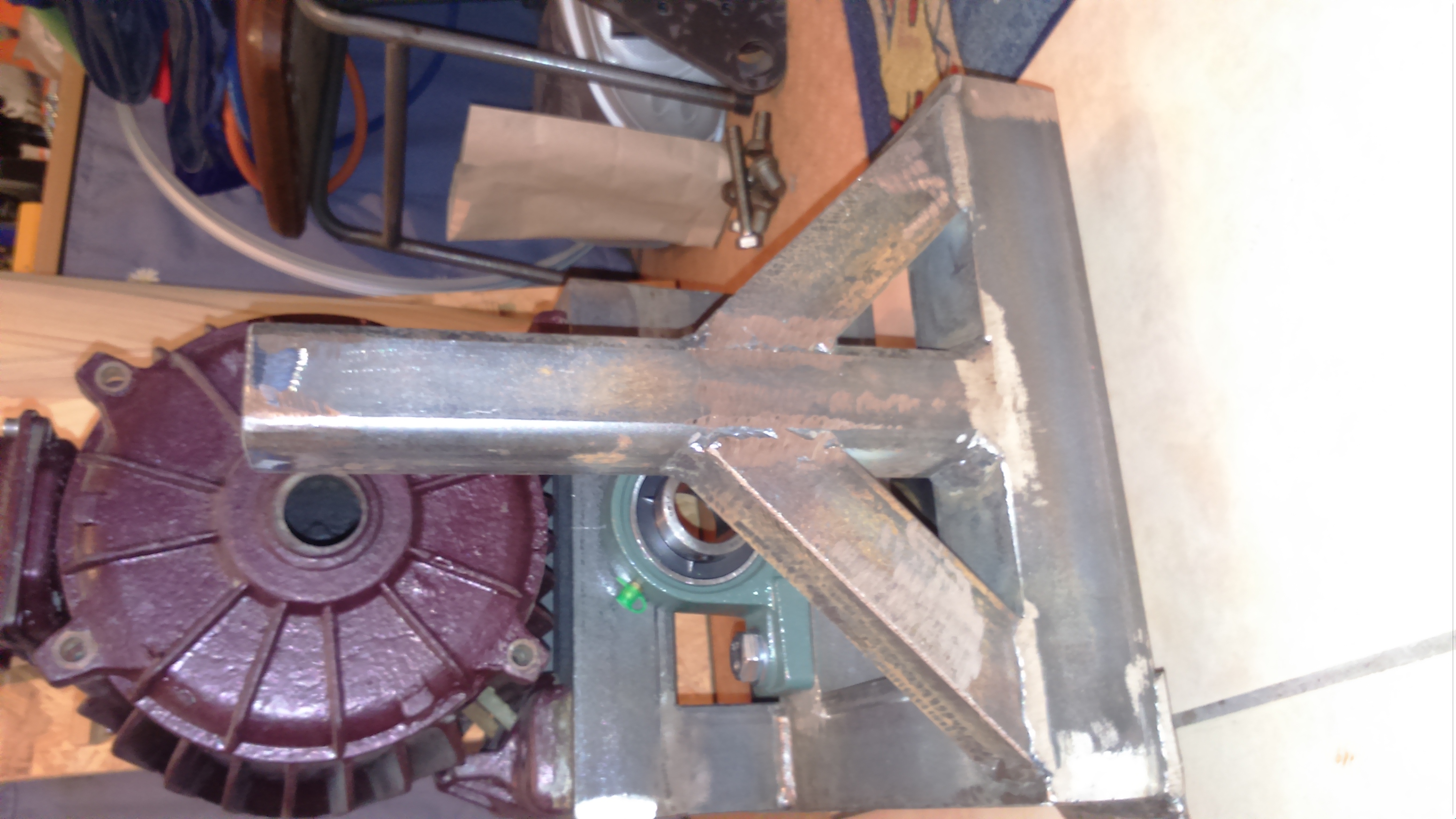

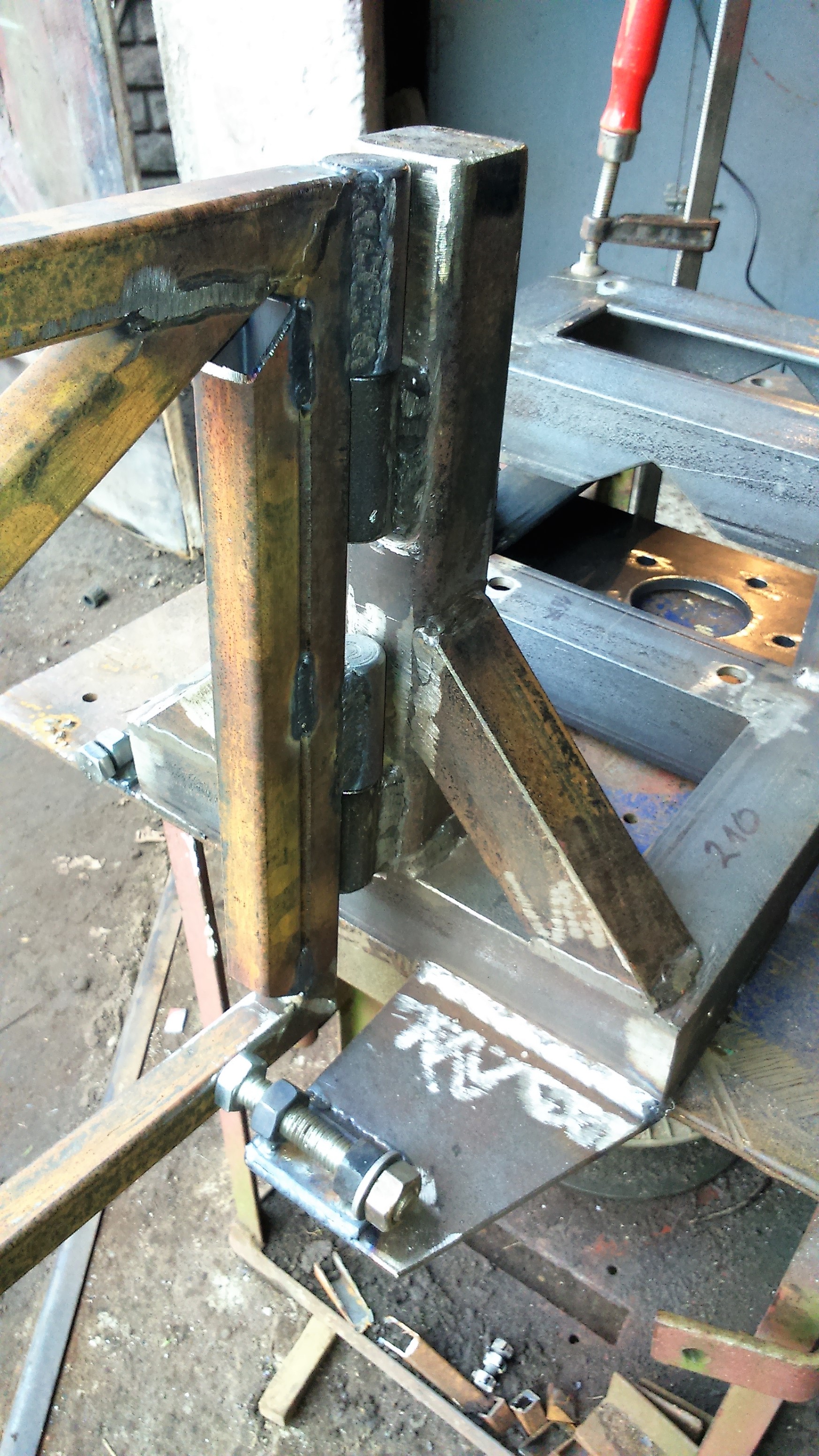

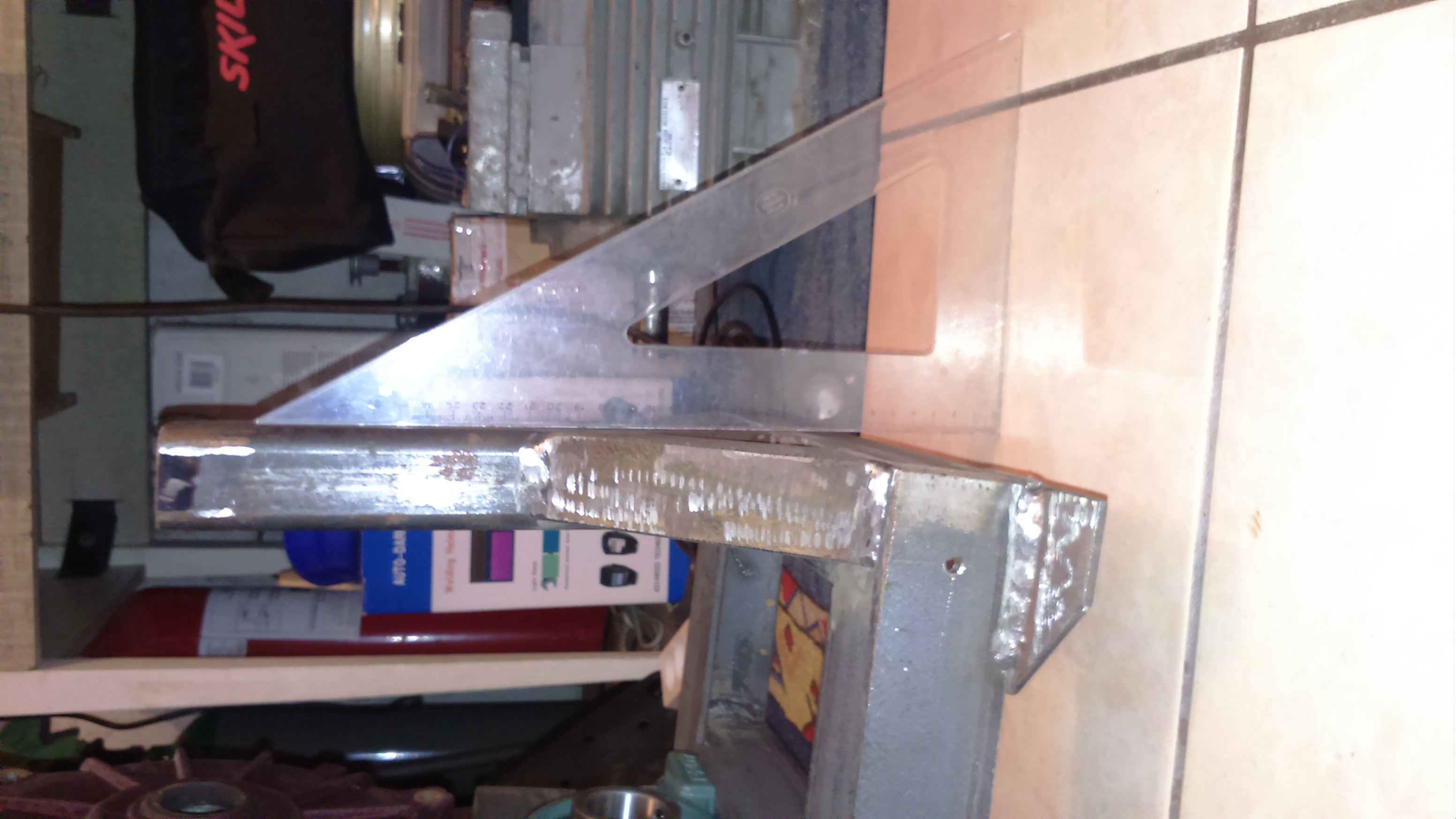

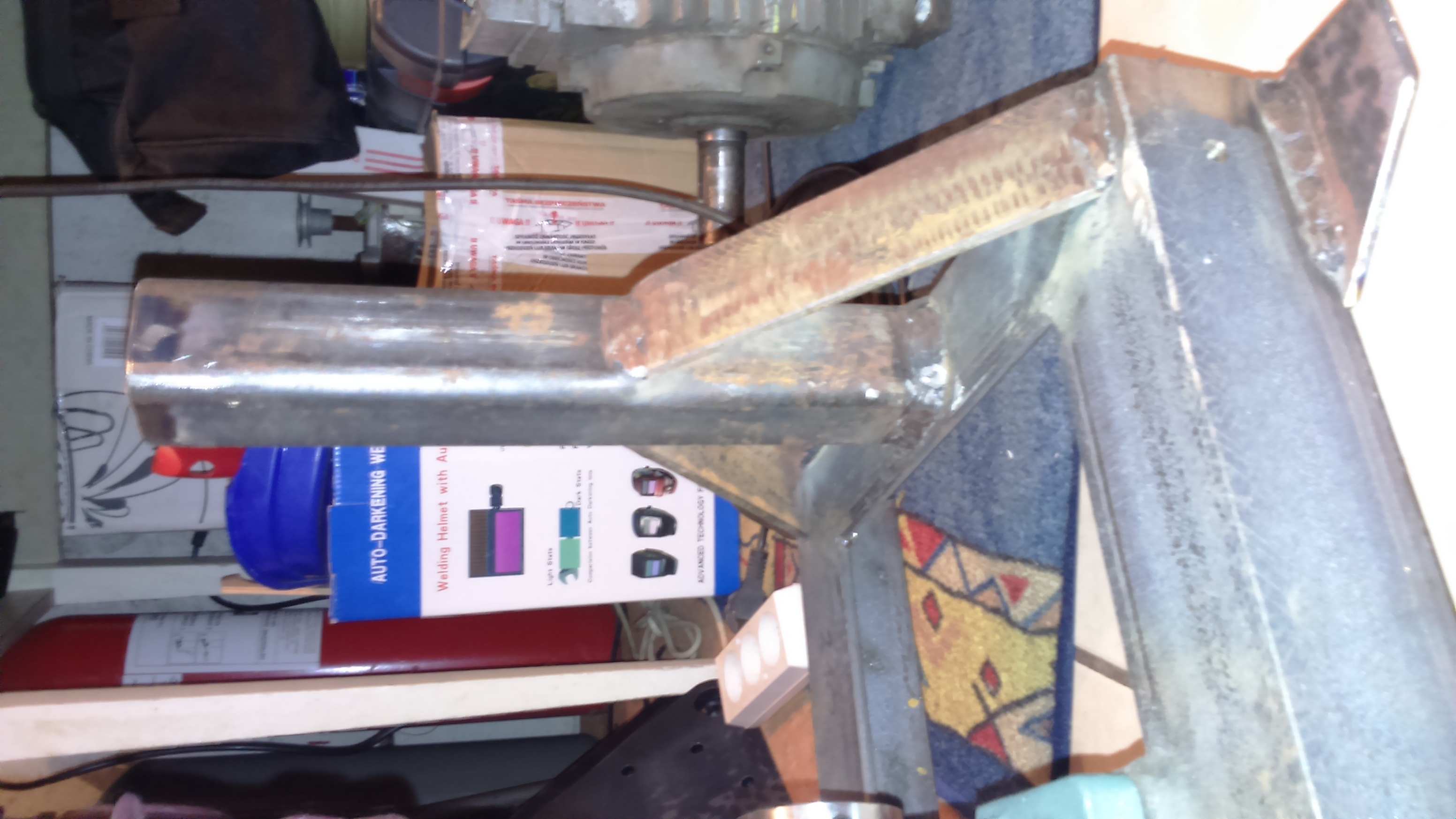

Fotki. Mocowanie ogona...

DSC_0001 3.JPG

DSC_0007 2.JPG

DSC_0002 3.JPG

DSC_0003 3.JPG

DSC_0004 1.JPG
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 28.01.2018, 10:55

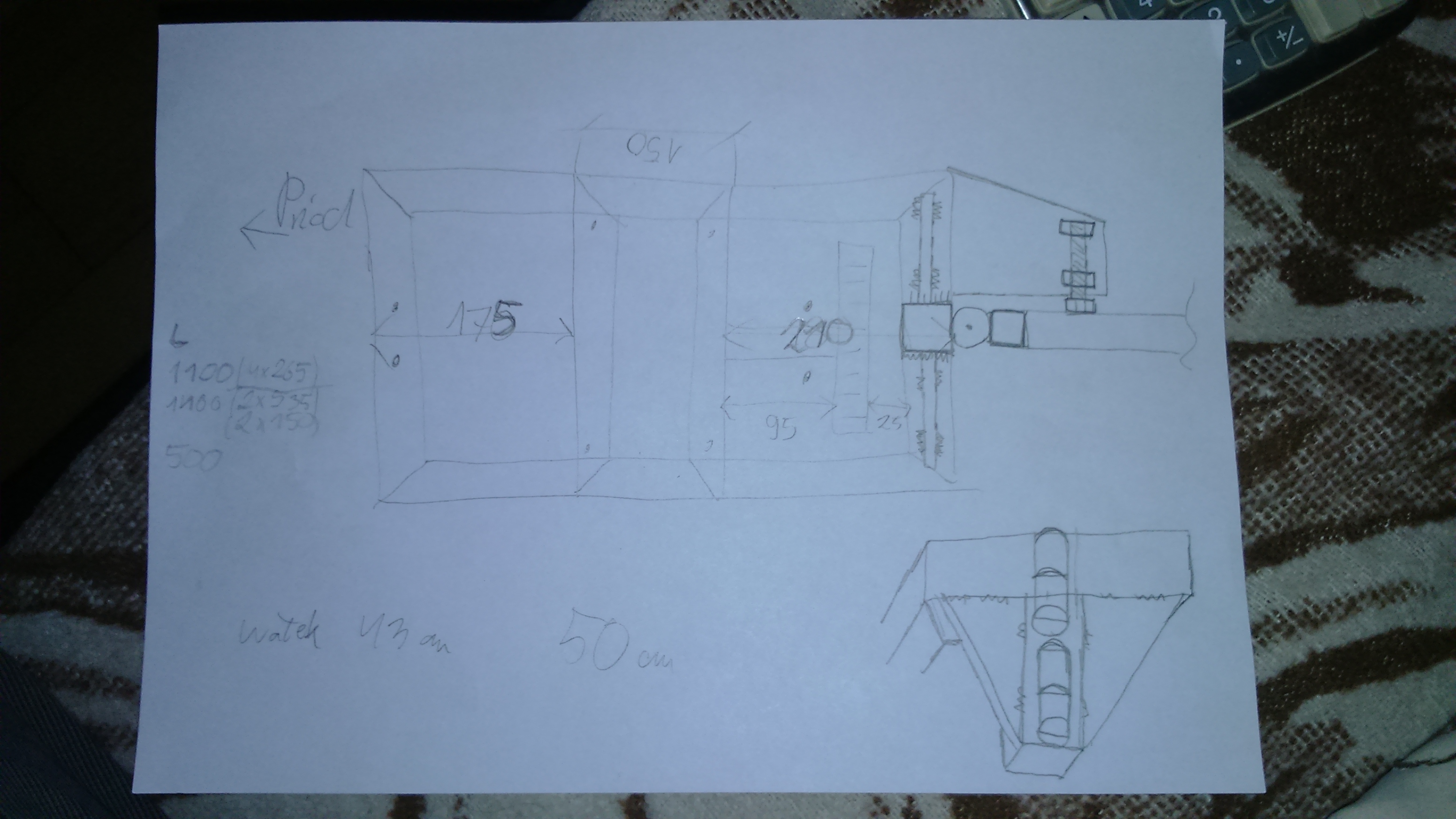

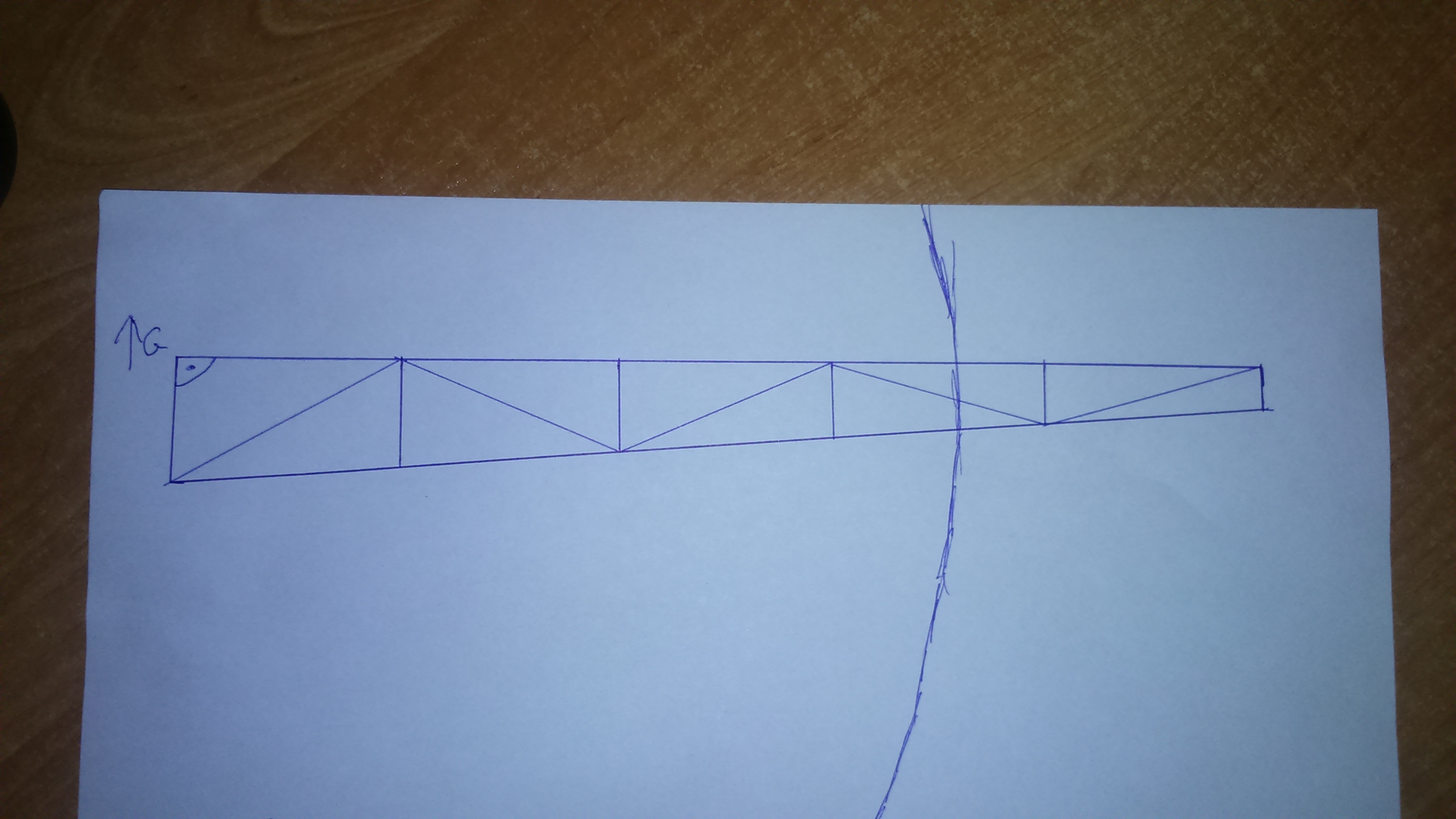

Troche porysowałem, i ogon zrobię na 2,5m od łamania. W całości od osi będzie miał 2,8m, i myślę że będzie ok. W całości będzie zrobiony z profilu kwadratowego 20mm.

DSC_0008 2.JPG
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Brus78 » 28.01.2018, 22:25

Zastanawiałeś się może nad obudową ?Może być problem z zabudowaniem ,ale pewnie z tym sobie poradzisz.
Nigdzie nie doczytałem .. jakie przełożenie uzyskasz na twojej przekładni ?
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 29.01.2018, 6:07

Co do obudowy to za bardzo nie chce całości szczelnie zakrywać. Będzie to po prostu kawał blachy ocynkowanej 0,5mm przykręcona od boku przez górę do drugiego boku. Przód i tył otwarte dla cyrkulacji powietrza. A przełożenie to 1:3.
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 31.01.2018, 19:09

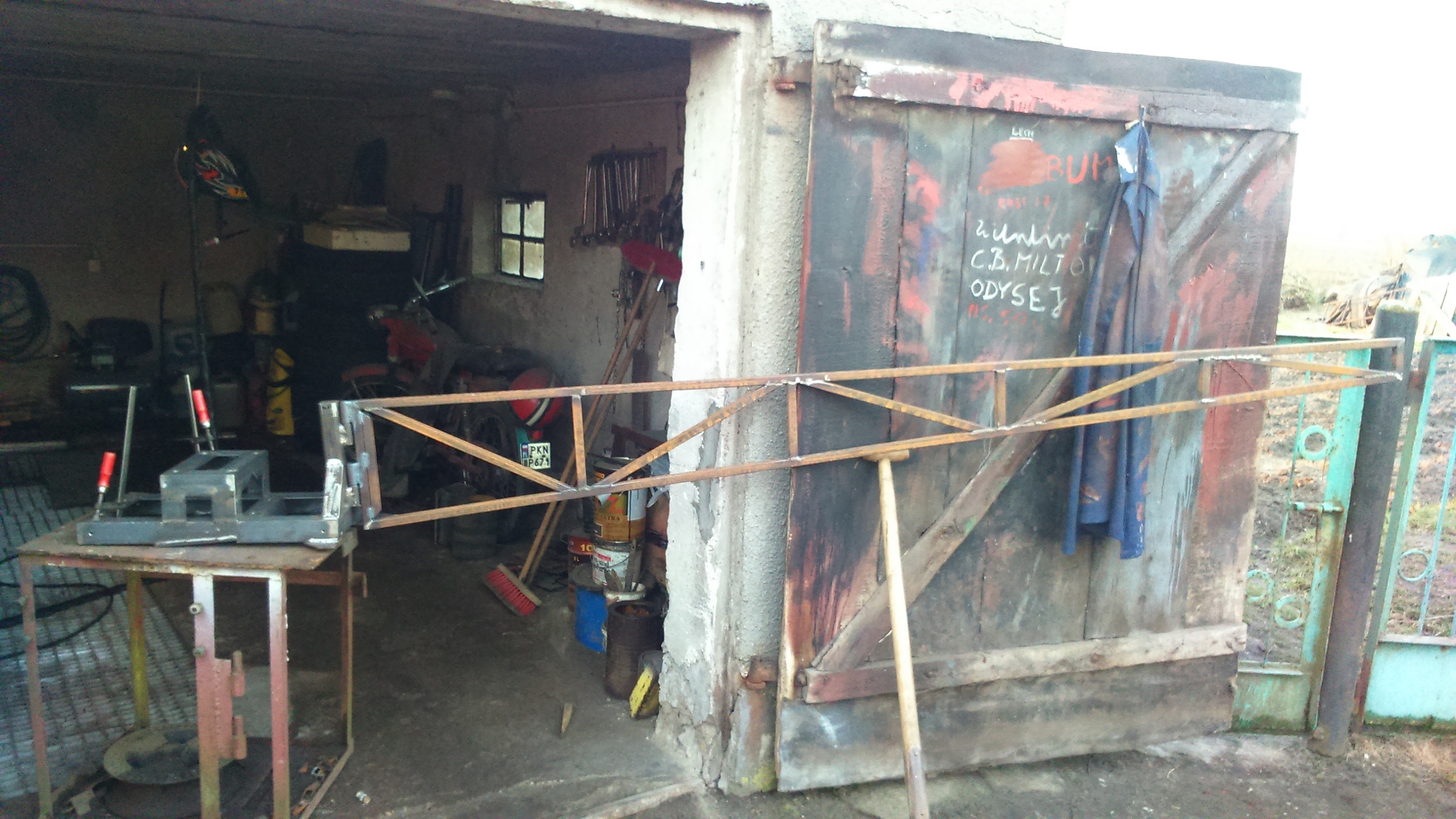

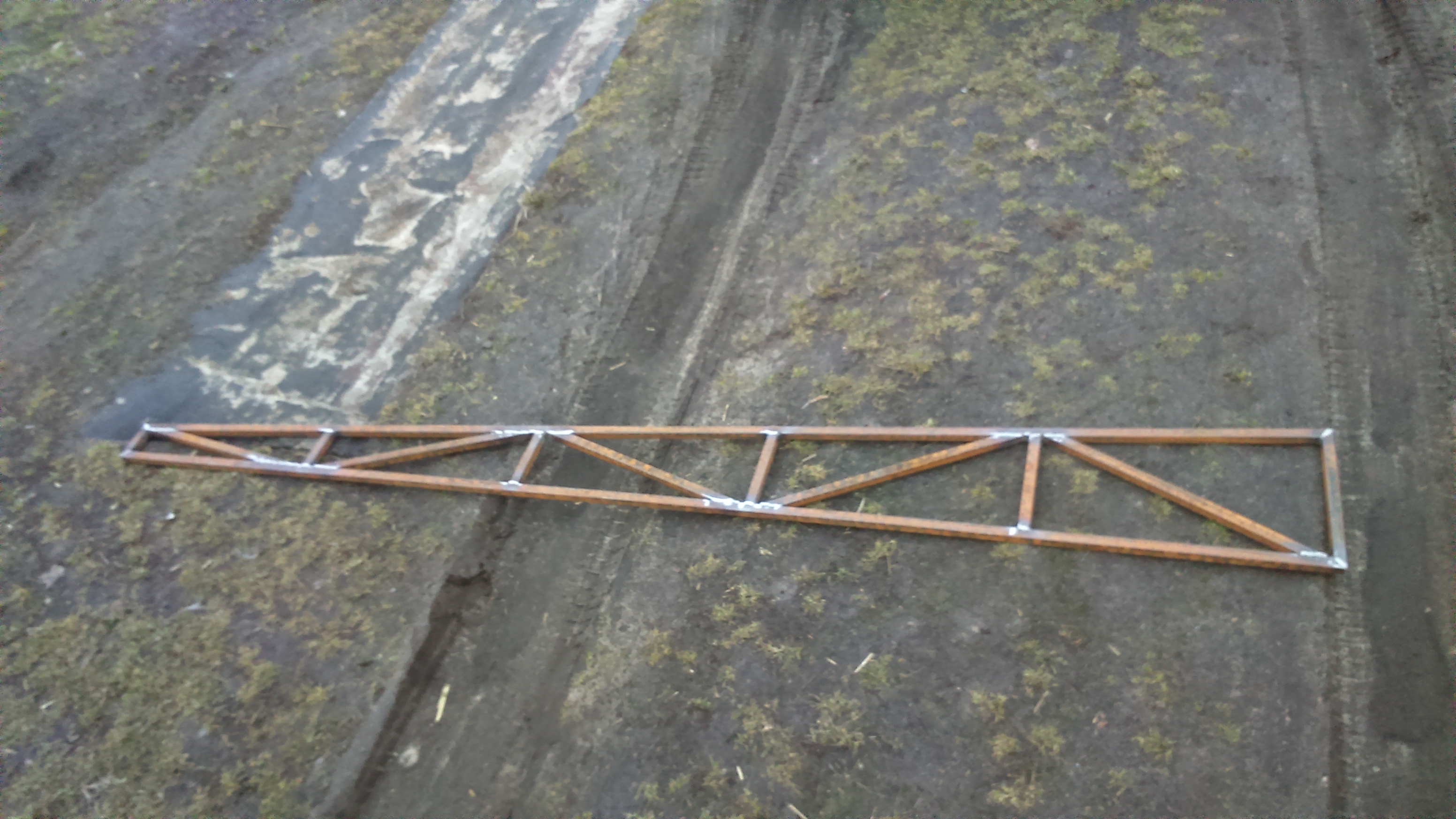

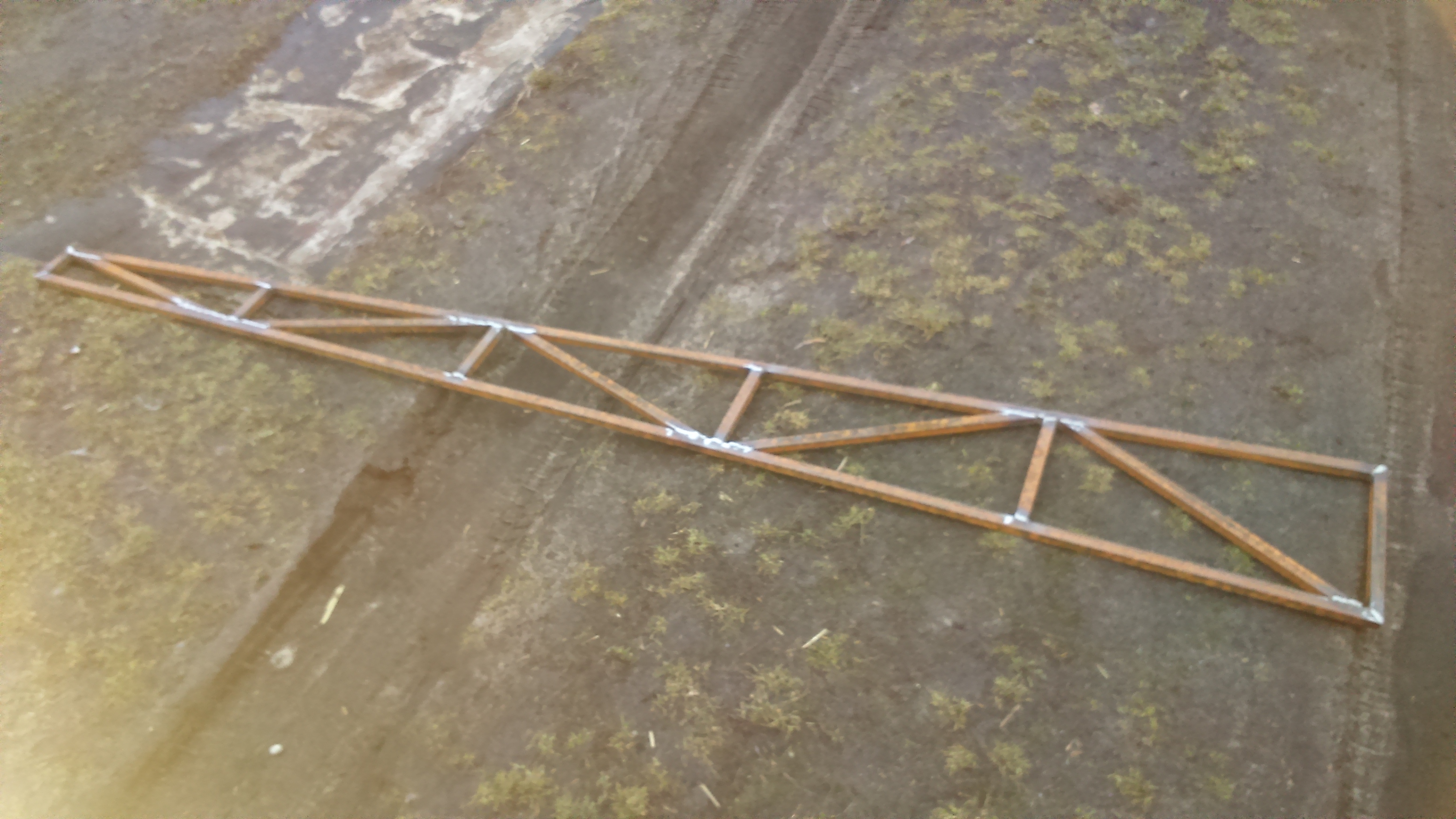

I ogon już wyspawany. Kratownica, długość 2,5m z profilu 20x20x2

DSC_0004 2.JPG

DSC_0006 2.JPG


A co do statecznika. to ile cm2 powinien mieć? Program Wiatrak też raczej grubo przesadza w tej kwestii... Ja myślę że statecznik w obrysie kwadratu 70x70cm powinien wystarczyć. ?
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 01.02.2018, 22:03

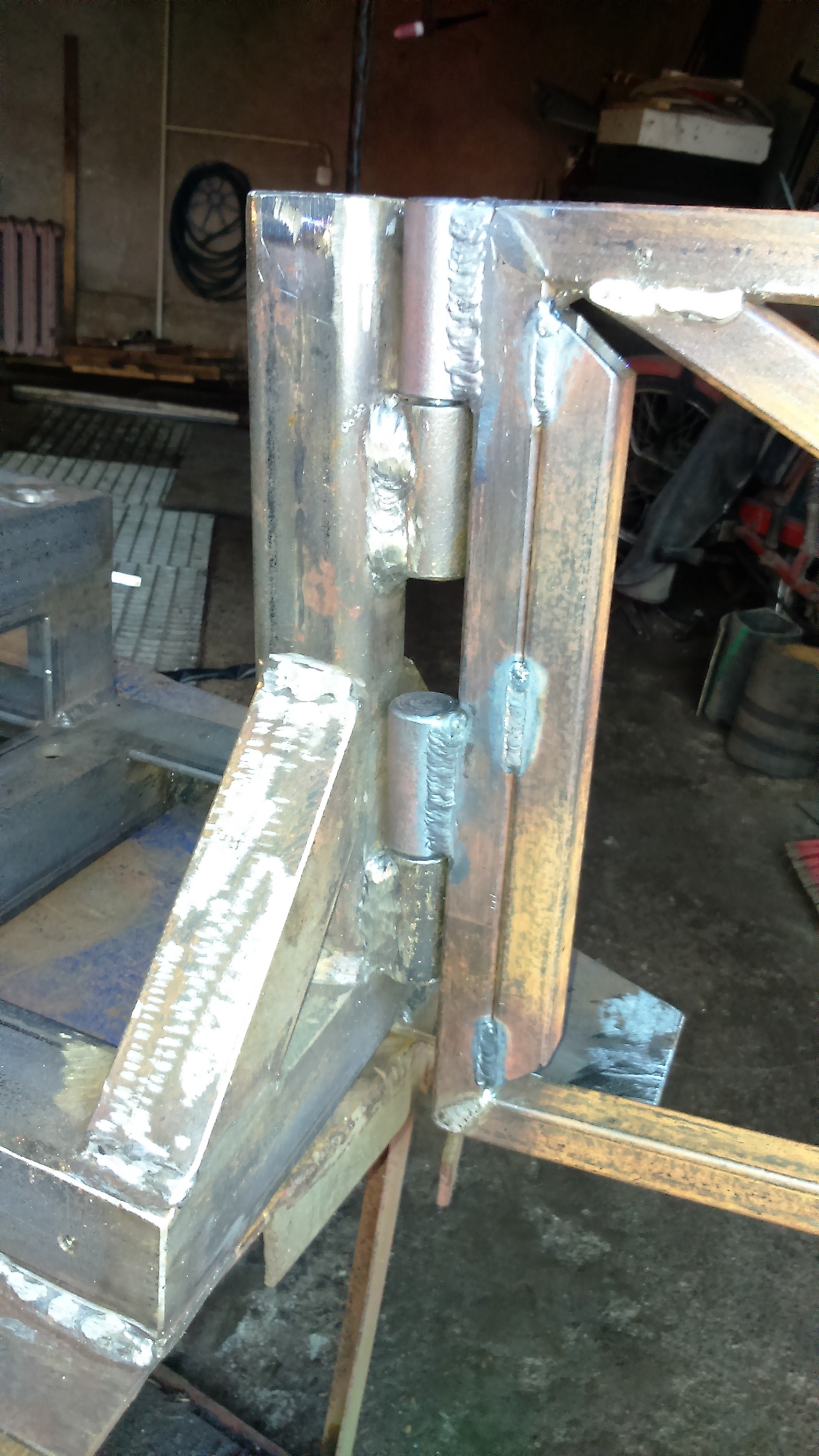

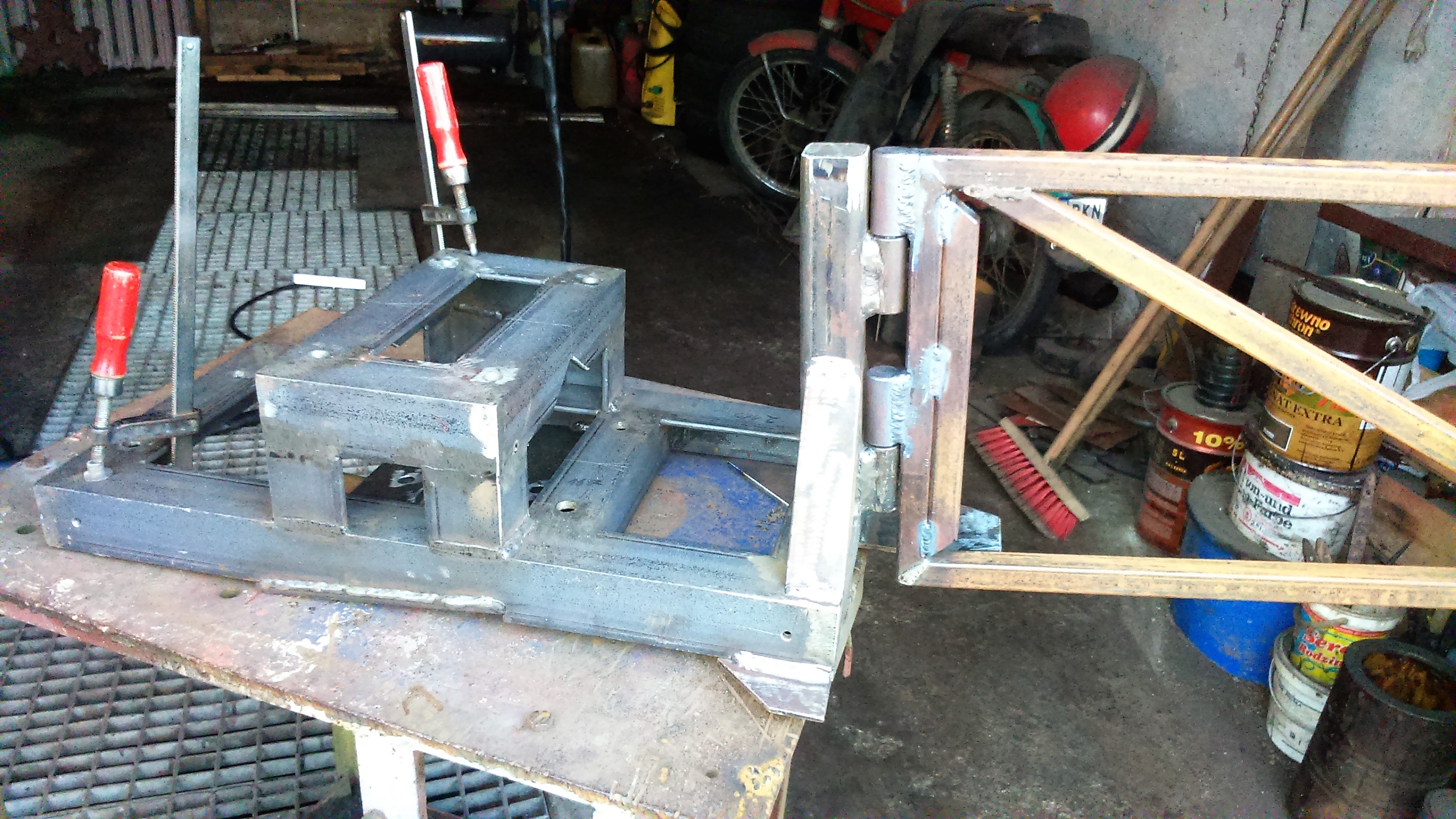

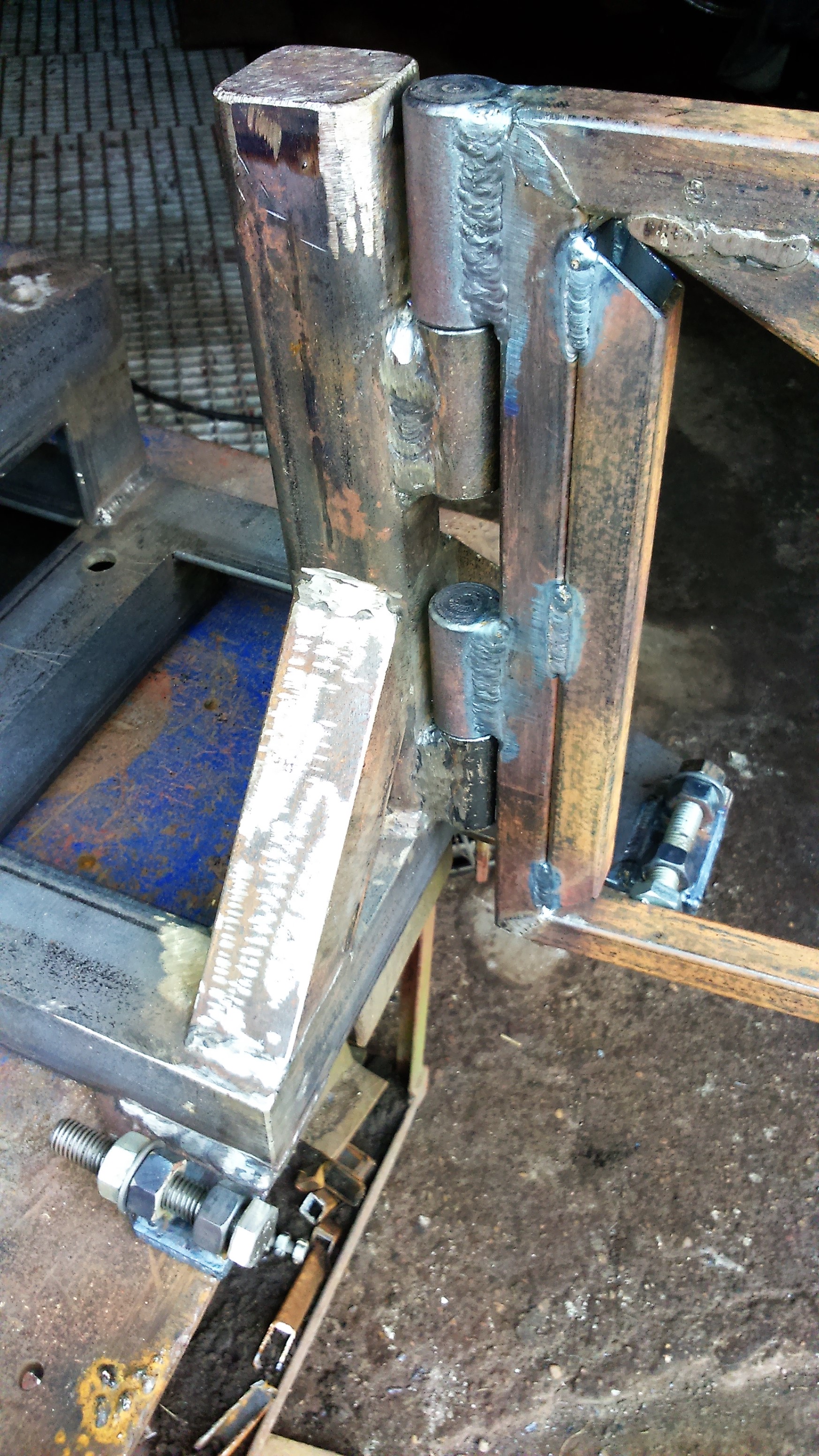

Dzisiaj doszły do całości zawiasy ogona i wspornik do regulacji kąta otwarcia ogona. Średnica zawiasu 24mm.
DSC_0009 2.JPG
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 02.02.2018, 22:53

DSC_0010 3.JPG

DSC_0011 3.JPG

DSC_0012 1.JPG


I nastepnie wygląda to tak...

DSC_0018 1.JPG

Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Brus78 » 04.02.2018, 10:18

Całość fajnie nabiera kształtów :) Super.
Po spawach widzę ,że wiesz co robisz .
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 04.02.2018, 10:32

Troche MMA, trochę TIG-iem i jakoś idzie :D
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez SiEm » 04.02.2018, 16:24

Witam
Czy ogoń nie jest za ciężki?
Czy nie wystarczył by jeden profil?
SiEm

Posty: 242
Dołączył(a): 17.03.2013, 20:59

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 04.02.2018, 16:29

Jeden taki profil 20x20 o grubości ścianki 2mm i o długości 2,5m to wygina się jak łuk, a dodaj do tego jeszcze jakiś statecznik... Wydaje mi się że ciężki nie jest, ale musi jeszcze utrzymać statecznik, i wszystko ma być w poziomie. Kratownica to jedyne słuszne rozwiązanie.
Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21

Re: Gondola do wiatraka 3,6m

Postprzez Juriii » 05.02.2018, 23:19

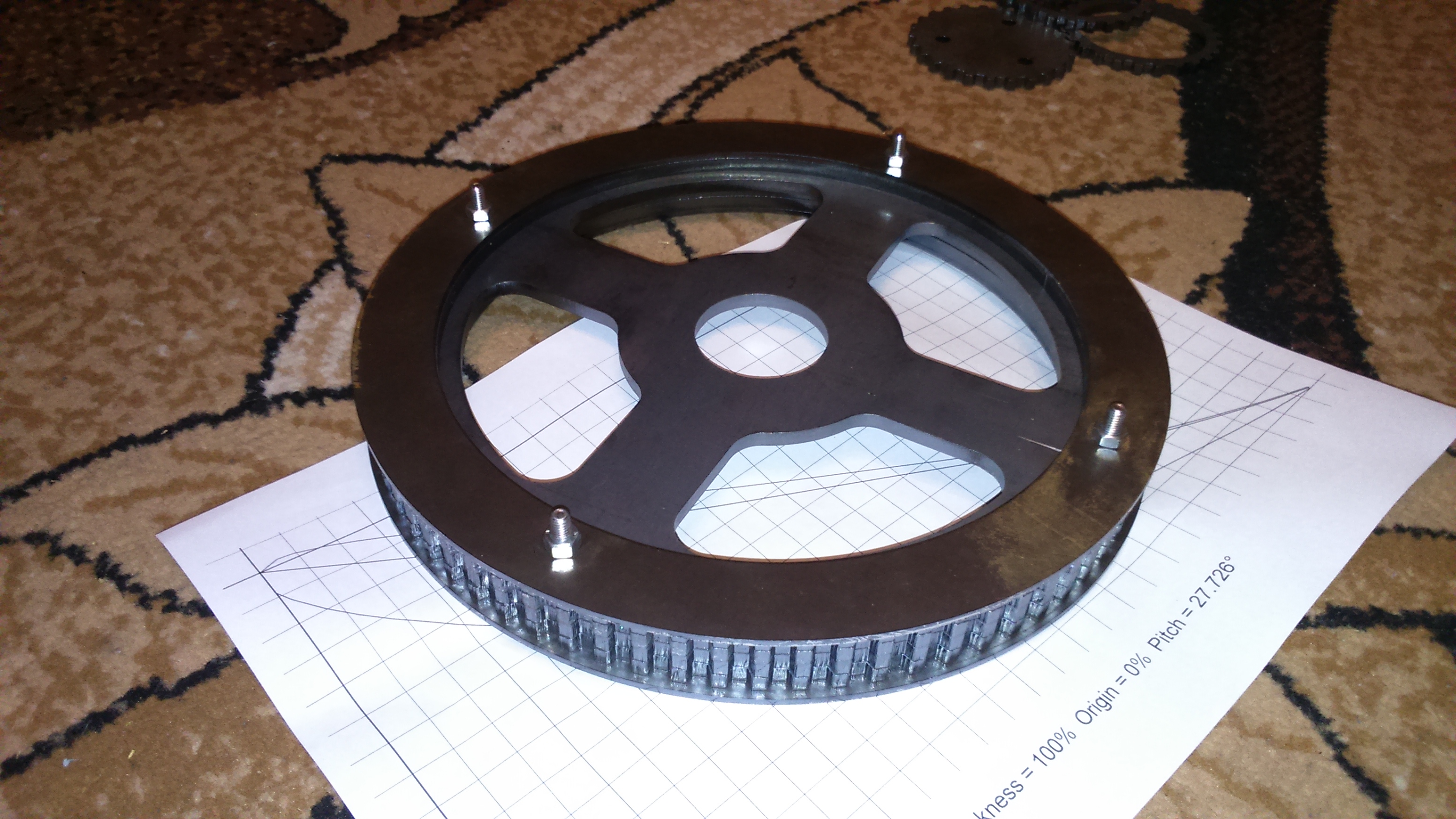

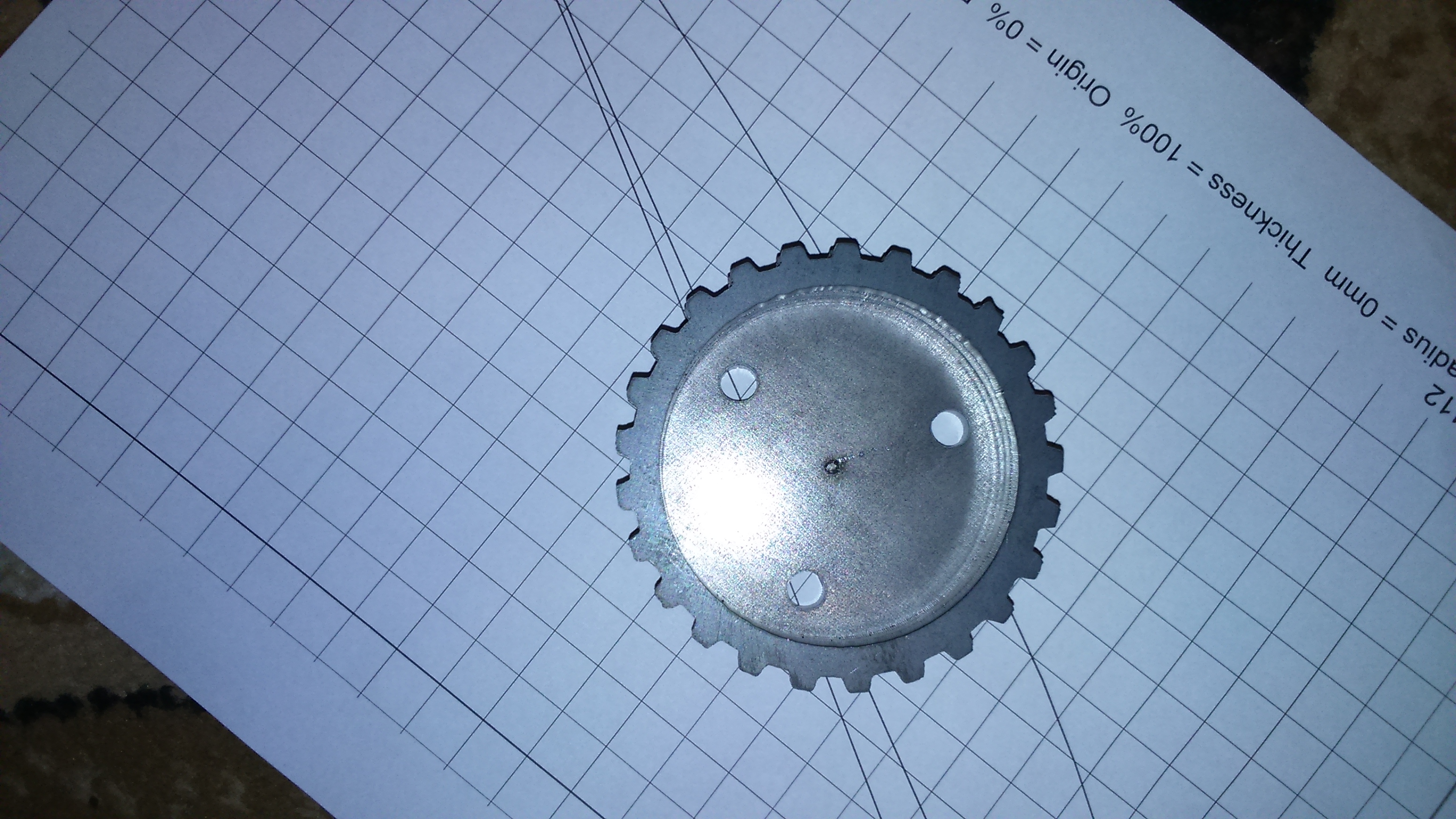

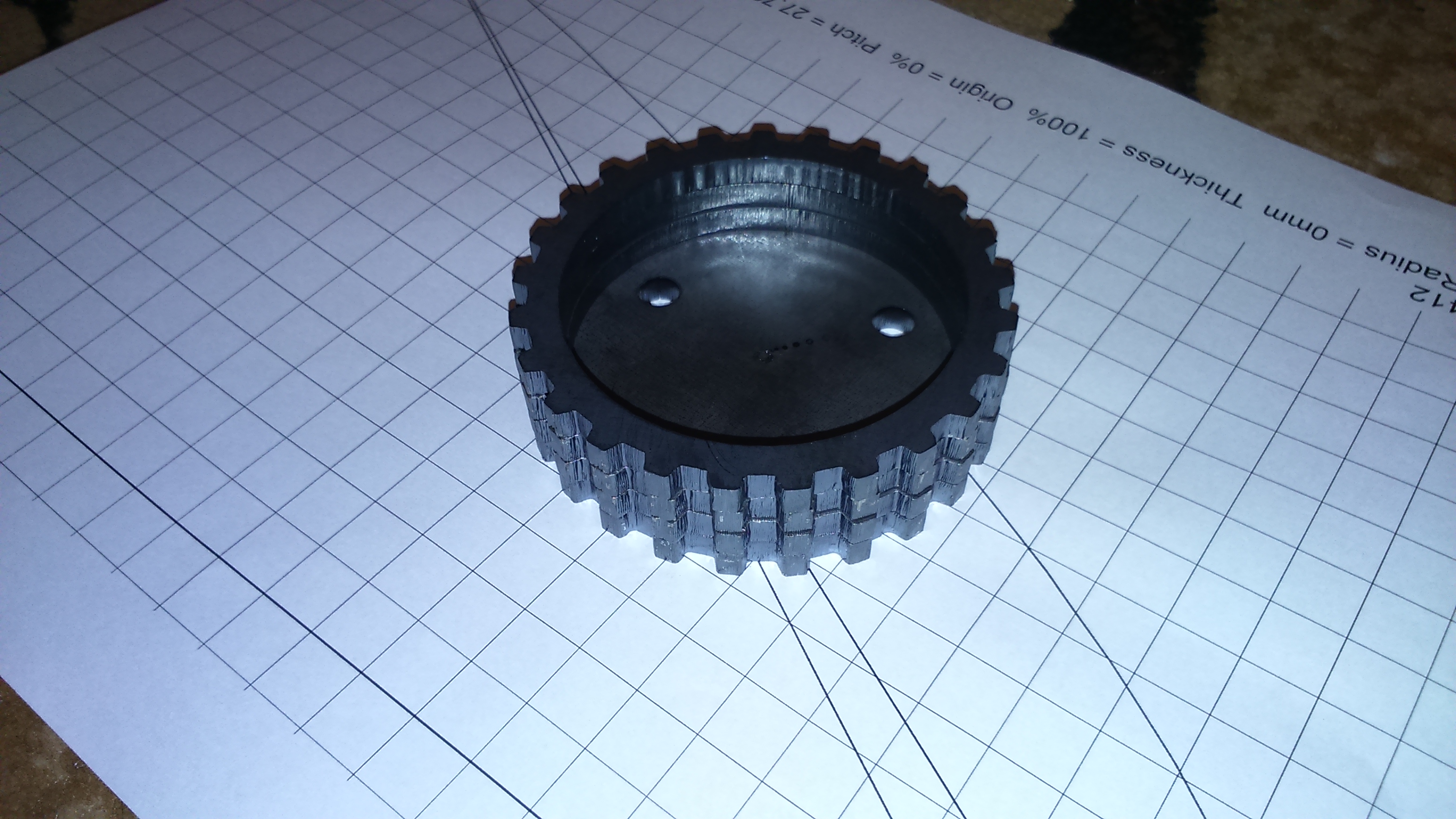

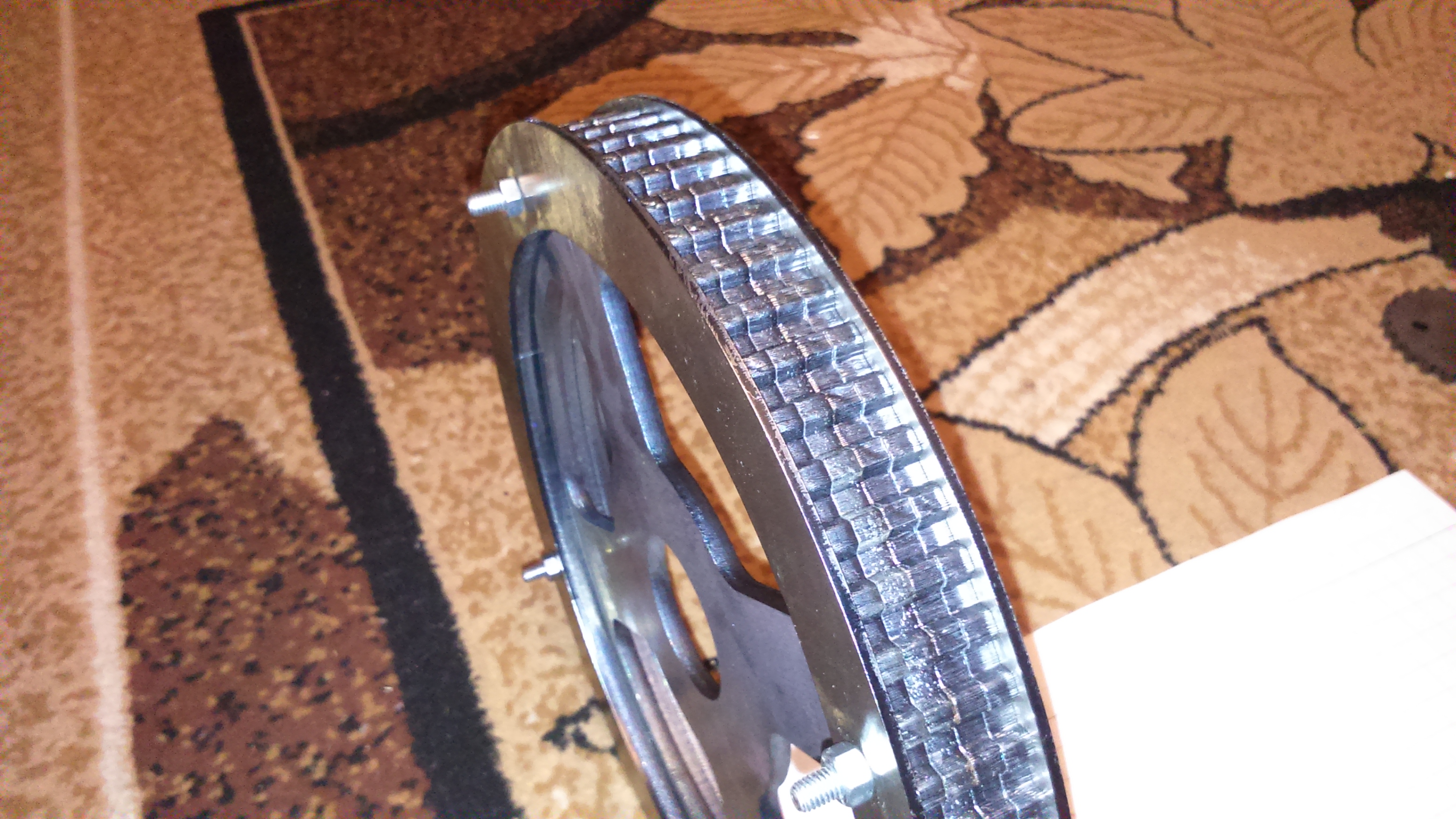

A tu wstępnie przygotowana przekładnia na pasek zębaty

DSC_0045 2.JPG




Juriii

Posty: 550
Dołączył(a): 12.05.2013, 9:21
