Sterowanie (składanie) ogona za pomocą siłownika

Sterowanie elektrownią, elektronika, schematy, podłączenie do sieci, itd...

Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 15.10.2012, 14:00

Witam szanownych konstruktorów!
Proponuję jeszcze kolejne zabezpieczenie burzowe w postaci odchylania ogona za pomocą siłownika elektrycznego 12-24V. Sterownik miałby załączać siłownik przy przekroczeniu granicznego prądu z prądnicy np. 40V co spowodowałaby złożenie ogona, w pozycji złożonej ogon pozostawałby przez 30 minut po czym sterownik zmienia polaryzacje i siłownik odstawia z powrotem wiatrak pod wiatr. Mam takie zabezpieczenie, ale nie mam takiego sterownika :(
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Idealny sterownik

Postprzez Waldemar Pachoł » 15.10.2012, 14:20

Bumcyś: Taki Sterownik jest na Darmowej Energii Krzysia Baranowicza w zakładce Wiatr/ Regulacja obrotów/ Regulacja elektroniczna.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Idealny sterownik

Postprzez kisoft » 15.10.2012, 16:17

Sam chętnie bym skorzystał z układu elektronicznego i siłownika zamiast układu typu mimośród gdzie ciężar prądnicy przeniesiny jest z boku masztu i całość dostaje dużego bujania podczas silnego wiatru szarpiąc całym masztem. Ale sprawa trochę się komplikuje bo należałoby umieścić na głowicy mały akumulator + układ ładowania i układ sterowania siłownika, a calość zamknąć w metalowej obudowie w obawie przed wyładowaniami atm., sam zastanawiam się jak to rozwiązać.
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Idealny sterownik

Postprzez Bumcyś » 17.10.2012, 15:23

Witam Pana Panie Waldemarze!
Dziękuję za podpowiedź, to jest to o co mi chodziło, nawet schemat jest, super sprawa. Niezłocznie przystąpie do budowy tego sterownika.
Pozdrawiam!
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez kisoft » 17.10.2012, 20:07

Ja mam gorzej bo napiecie będzie około 120v na fazie, będę musiał zejśc dodatkowym kablem pod siłownik i na ziemi zrobić sterowanie aby uniknąc montowania aku na wiatraku ( bo jak siłownik złoży ogon a wiatr ucichnie to trzeba będzie z powrotem rozłozyć ogon) no chyba że może jakoś kablem zasilającym zwrotnie podać napięcie ze sterowni.
Może ktoś ma jakieś proste rozwiązanie (kompleksowe) tego problemu.
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Waldemar Pachoł » 17.10.2012, 20:43

Skoro 120V to transformator -> układ z darmowej energii.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez kisoft » 17.10.2012, 23:38

może coś z tego będzie , martwię się tylko stanem gdy ogon złoży się za mocno i łopaty staną a wiatrak nie będzie mógł z powrotem nastawić sie do wiatru , ale wtedy można będzie podać ręcznie napięcie z sterowni na przewód zasilający. Siła jak zawsze tkwi w prostocie myślę że to dobry sterownik.
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Waldemar Pachoł » 18.10.2012, 10:27

Jeśli wiatrak złoży się zbyt mocno, to opadające napięcie na prądnicy spowoduje iż komparator znowu ustawi wiatrak na wiatr. I tak w kółko. :)
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez kisoft » 18.10.2012, 18:02

OK zrobię ten układ tylko na LM 358 do 741 mam uprzedzenie jeszcze z technikum napaliłem ich całe mnóstwo, chociaż zaskoczę teraz młodszych 741 polacy też kiedyś produkowali ( firma CEMI)
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 25.10.2012, 22:19

Witam kolegów!

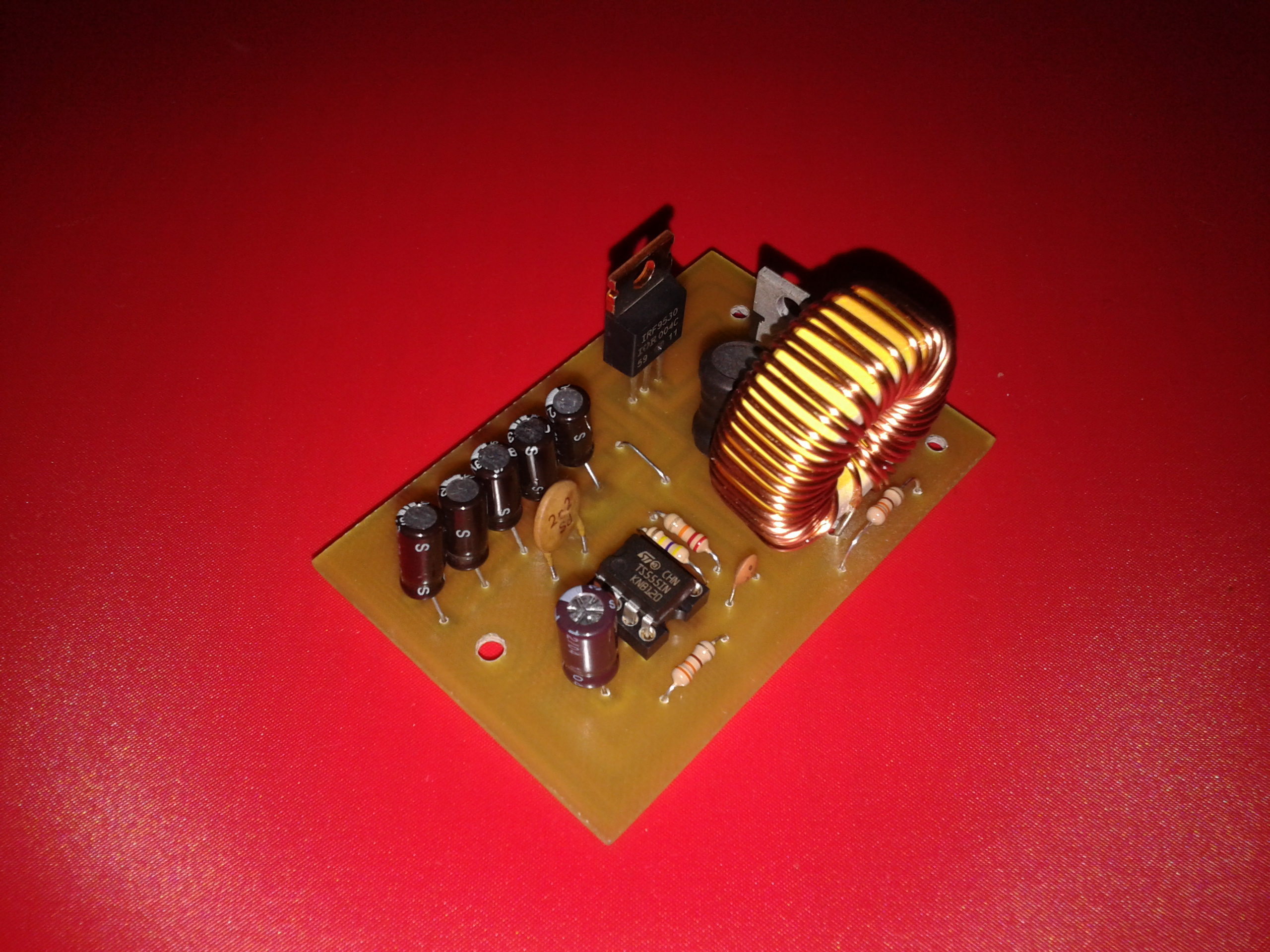

Właśnie ukończyłem defulsator na płytce kolegi Waldemara Pachoła. Teraz czas na sterownik składania ogona.
Tak wygląda efekt dwóch godzin mojej pracy, który da drugie życie moim akumulatorkom ;)
.
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 28.10.2012, 23:04

Witaj kisoft!
Zabrałem sie za ten sterownik, mam już prawie wszystkie elementy oprócz dwóch potencjometrów obrotowych 20Kom, ale je jakoś zdobedę, gorzej jest z płytką, zacząłem na uniwersalnej, ale wyglada to brzydko. Ukłoniłem sie w stronę Pana Waldemara, ale czekam za odpowiedzią. Może Ty masz mozliwość zrobienia płytki drukowanej według tamtego schematu, z chęcią ;) bym kupił?
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Waldemar Pachoł » 29.10.2012, 10:16

Koledzy, nieśmiało zaproponuję - przestańmy się Panować. :)
Płytkę(i) postaram się wykonać jeszcze w tym tygodniu, muszę tylko dać folię do wywołania.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 29.10.2012, 22:05

Witaj Waldek!
Konkretny z Ciebie człowiek.Bardzo dziekuję za błyskawiczną reakcję, Ciesze sie, że zrobisz mi ta płytke :) Będę miał sterownik jak sie patyrzy a nie jakąś platanine kabli. Nie niszcz rysunku i folii bo może sie jeszcze przyda, mysle, że jest jeszcze paru chetnych konstruktorów na taki sterownik?
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Waldemar Pachoł » 29.10.2012, 22:06

Oki. :D
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez kisoft » 30.10.2012, 16:35

Niestety ja sam chyba będę musiał działać na uniwersalnej a tak na marginesie to układ z darmowej energi jest ciekawy ale wymaga dopracowania. Najlepiej jak by na jednej płytce znalazł się prostownik , stabilizator i koniecznie filtry no i najlepiej zrobić to na LM393 ( to typowy podwójny komparator napięć) zamiast archaicznego 741 ( do którego mam duże uprzedzenie). Zanim zaczniemy budować ten sterownik może na tym właśnie forum należałoby zaprezentować schemat i wspólnie dopracować konstrukcję. Ten układ nie może zawieść

P.S ja wykonam prototypa na lm393 i zaprezętuję schemat
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 30.10.2012, 21:12

Cześć kisoft!
Ja zacząłem składać na uniwersalnej, góra płyki była w miarę do przyjęcia, ale pod spodem tyle było kabli, że wyglądało to jak pajęczyna wrrrr. Poczekam kilka dni na płytke od Waldka i dopiero złoże tak jak należy. Po złożeniu zamieszcze fotke.
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 30.10.2012, 21:32

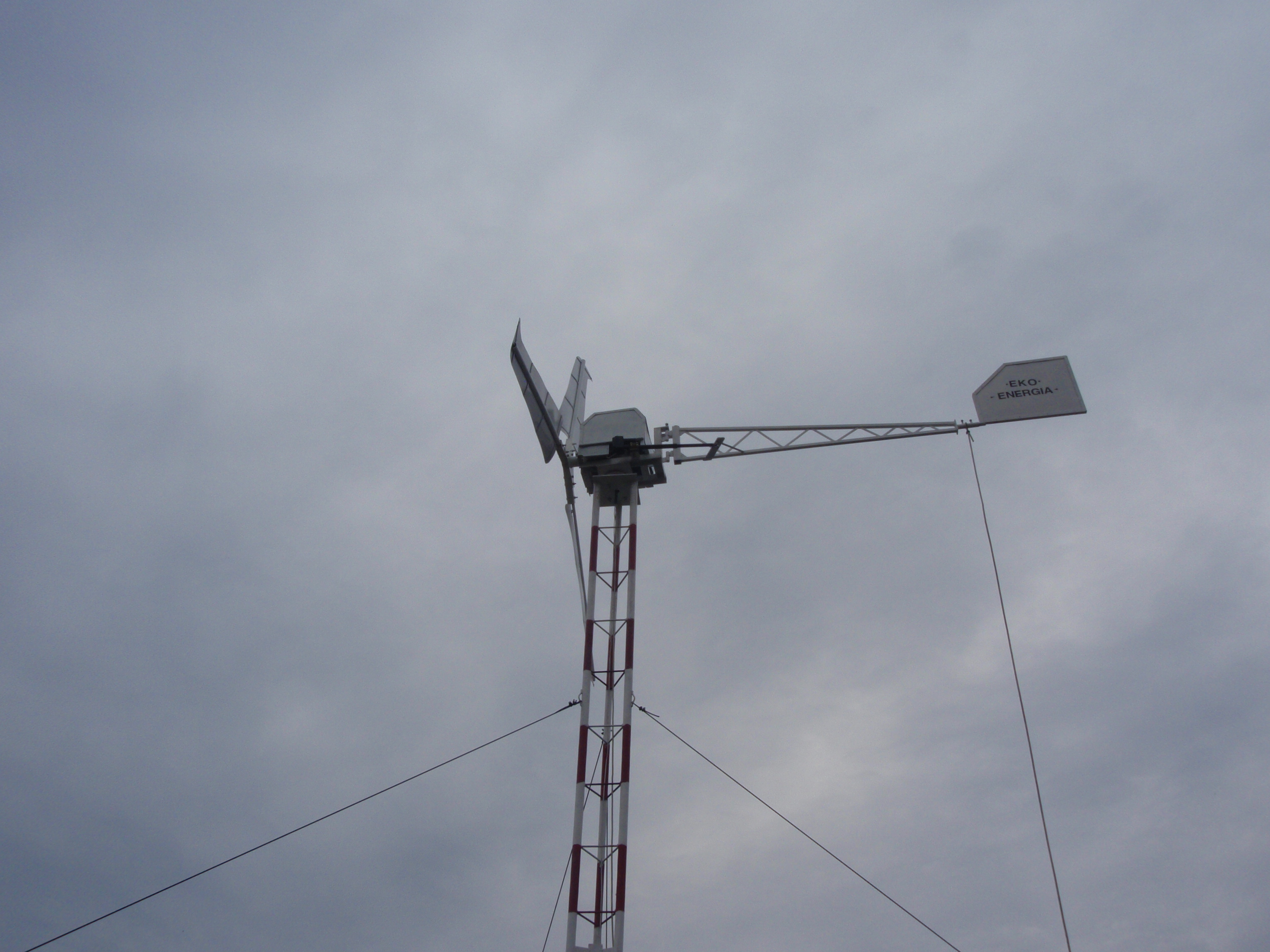

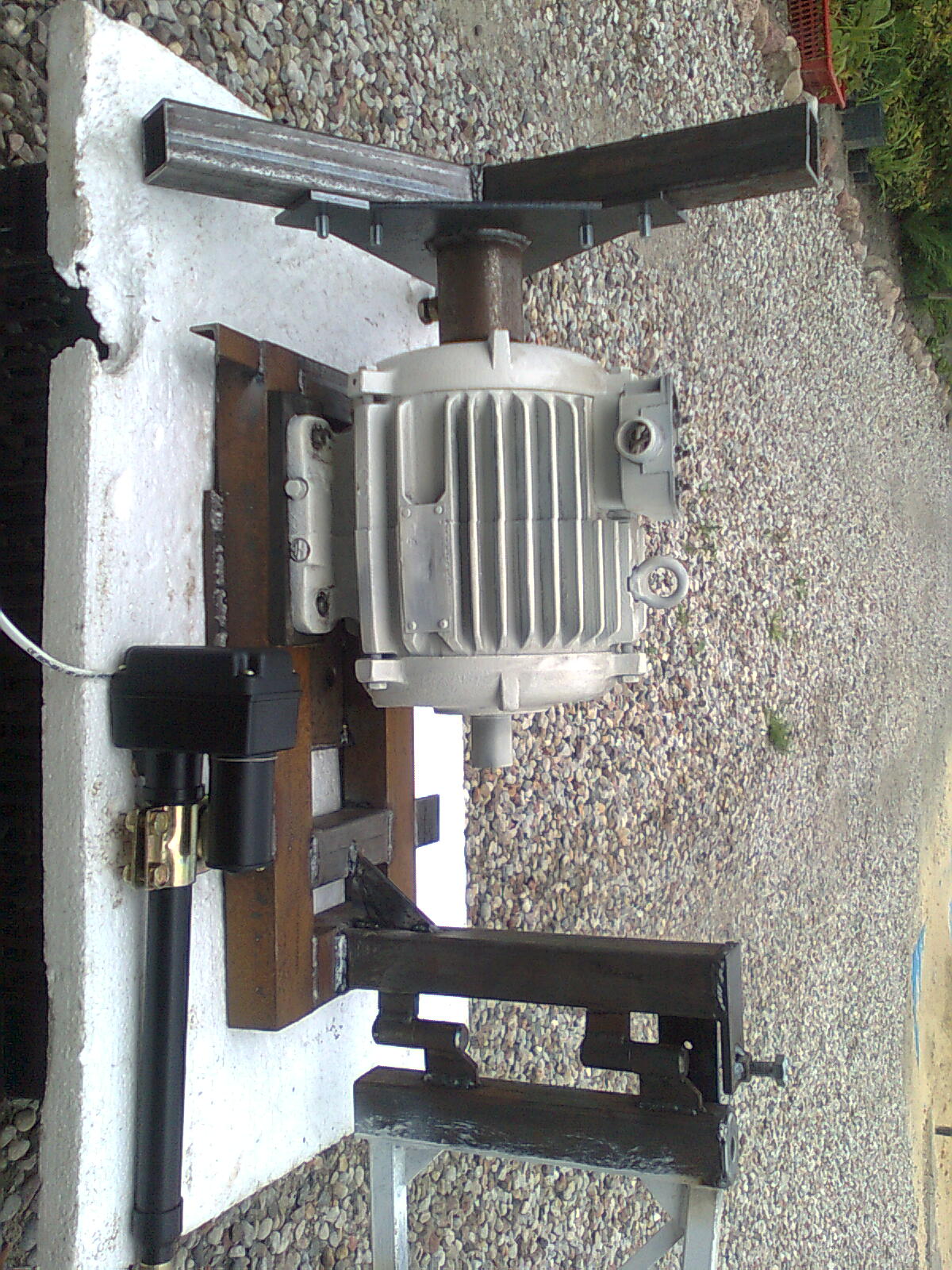

Tak wyglądał mój wiatrak w fazie budowy, na zdjeciu widoczny jest siłownik do sterowania ogona, a na drugim już złozony w fazie testów. Teraz podwyższam maszt do 10,5m, bo na 8m wiatrak za bardzo myszkuje. Zbyt blisko zabudowań, które są wyższe od mojego masztu.
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez kisoft » 30.10.2012, 22:31

WITAM no bardzo fajny ten twój wiatrak ładna czysta robota , siłownik mam taki sam , biorę się za spawanie głowicy . Może umieściłbyś opis i parę fotek w dziale
pochwal się swoją konstrukcją.
kisoft

Posty: 208
Dołączył(a): 23.11.2011, 1:06

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 02.11.2012, 21:40

Witam kisoft!
Dziekuję za dobrą ocenę mojej konstrukcji. Masz rację, zamieszcze parę fotek i opis, może kogoś zakręce wiatrem :)
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40

Re: Sterowanie (składanie) ogona za pomocą siłownika

Postprzez Bumcyś » 07.11.2012, 21:19

[b]Witam Waldek[/b]
Jak daleko jesteś z płytką dla mnie pod sterownik łamania ogona, bo u mnie ostatnio nieźle powiewa i ten sterownik miałby już robotę ;)
Avatar użytkownika
Bumcyś

Posty: 172
Dołączył(a): 06.10.2012, 10:40
