Mój mix electronics

Postprzez Maciek » 16.02.2013, 22:44

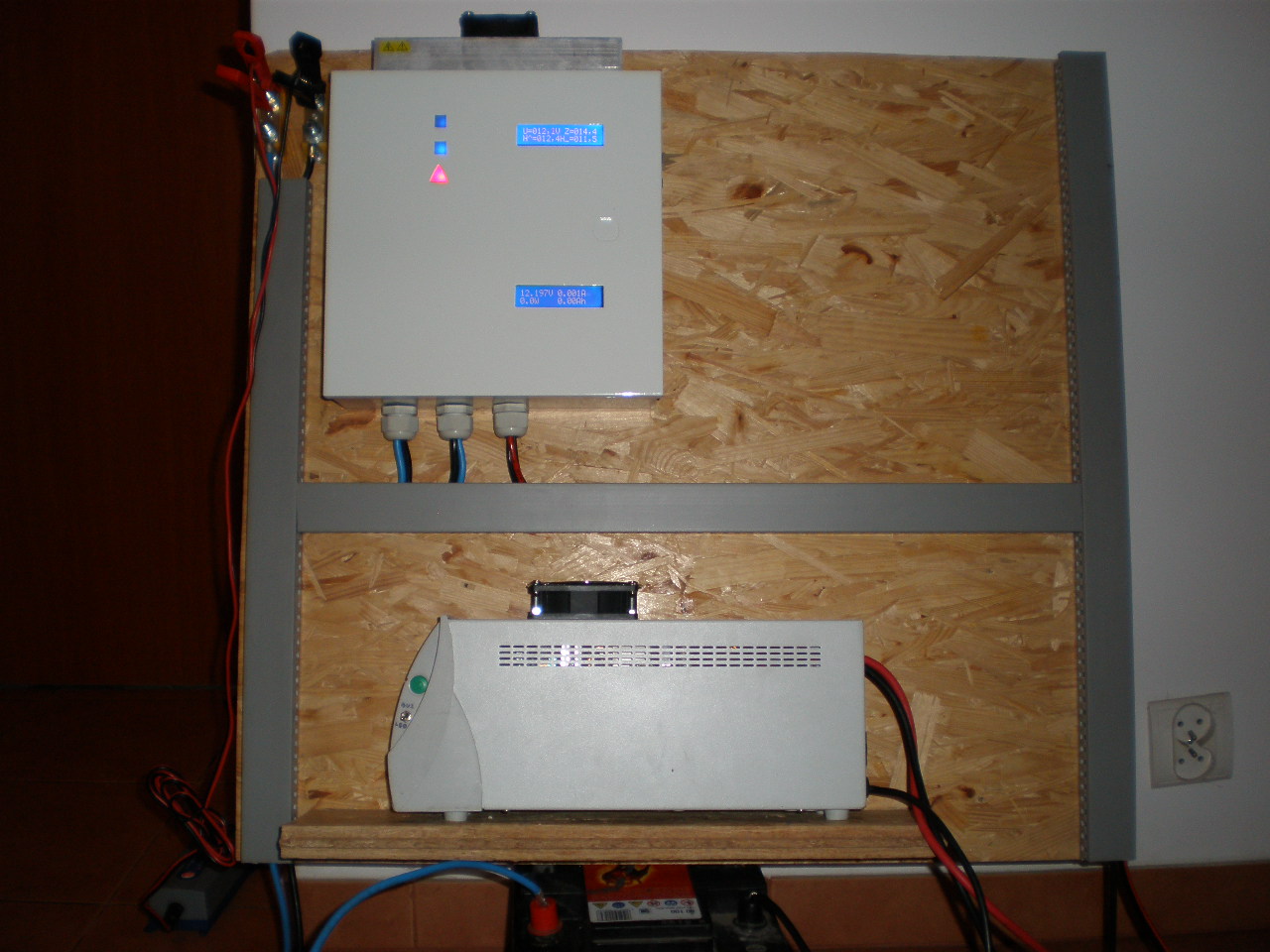

Wreszcie udało mi się uporządkować (częściowo) sterownię. Brakuje w niej jeszcze Bypass`a UPS`a ,ale to już kwestia dni. Wersja jest jak najbardziej rozwojowa.

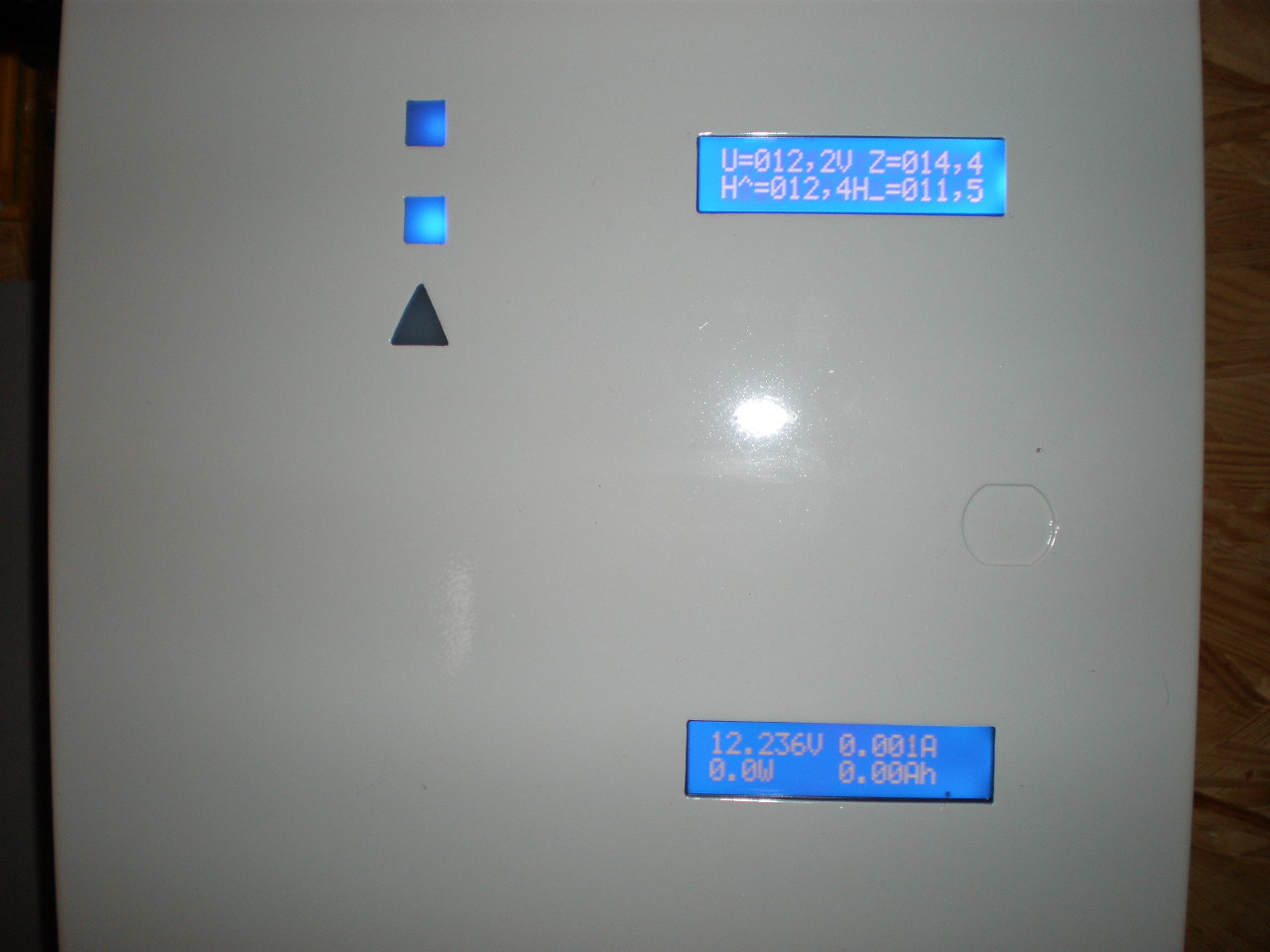

Dlaczego mix elektronics? Ponieważ regulator od Waldka, a miernik od Kwazora :D To na tyle jak znajdę chwilę będę kończył resztę.
Avatar użytkownika
Maciek

Posty: 250
Dołączył(a): 16.05.2009, 0:53
Lokalizacja: Wieluń

Re: Mój mix electronics

Postprzez Maciek » 16.02.2013, 22:47

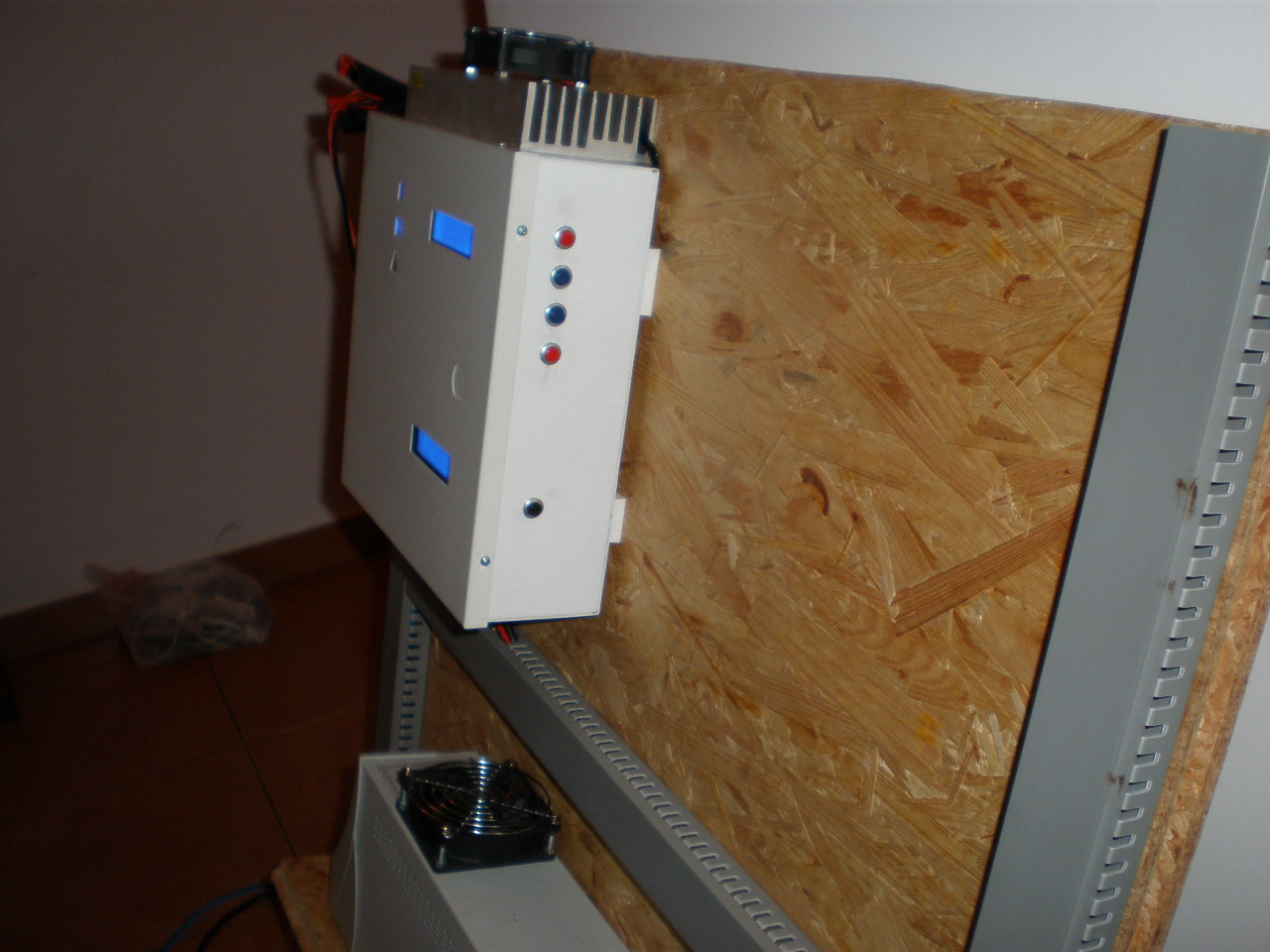

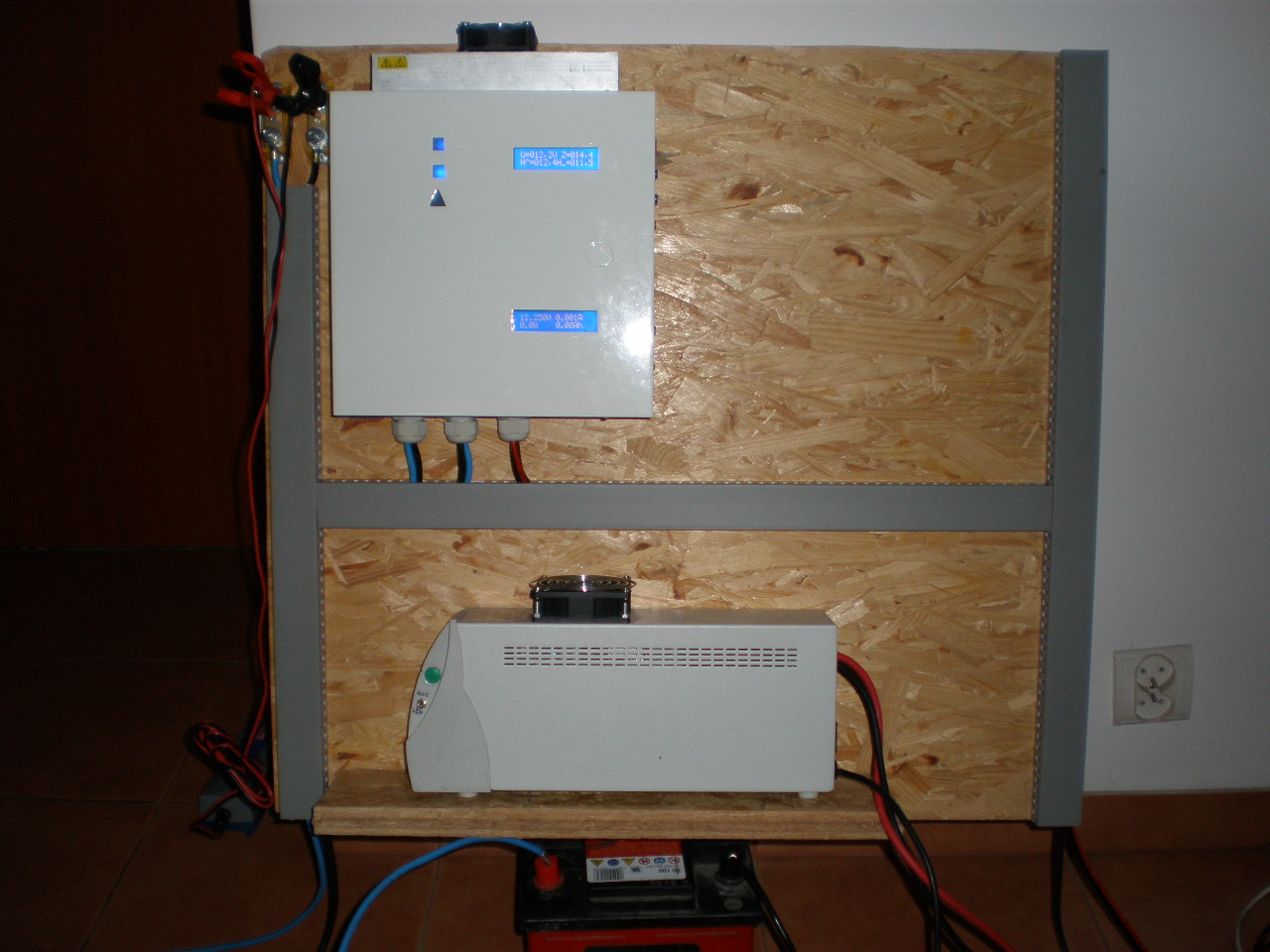

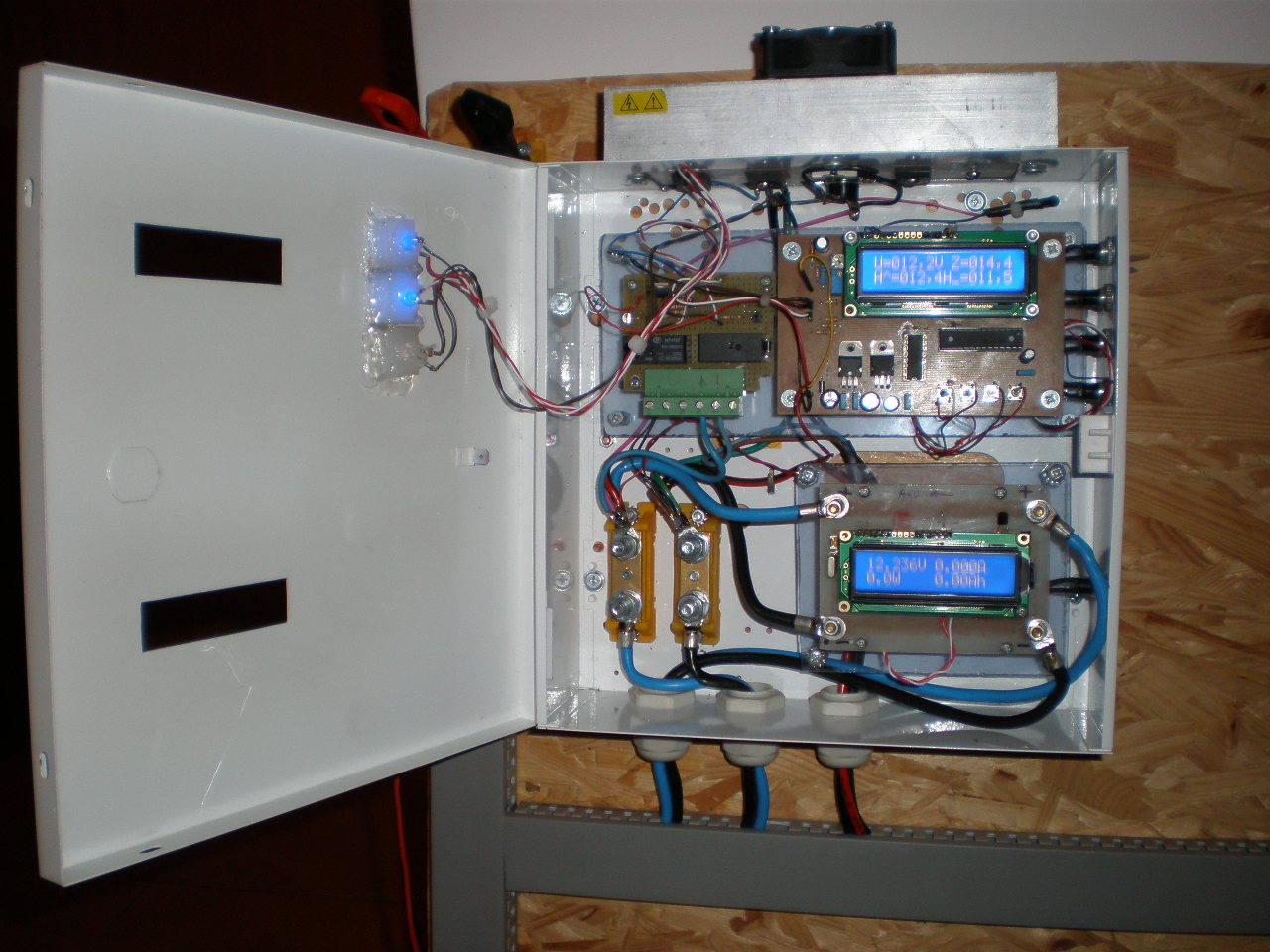

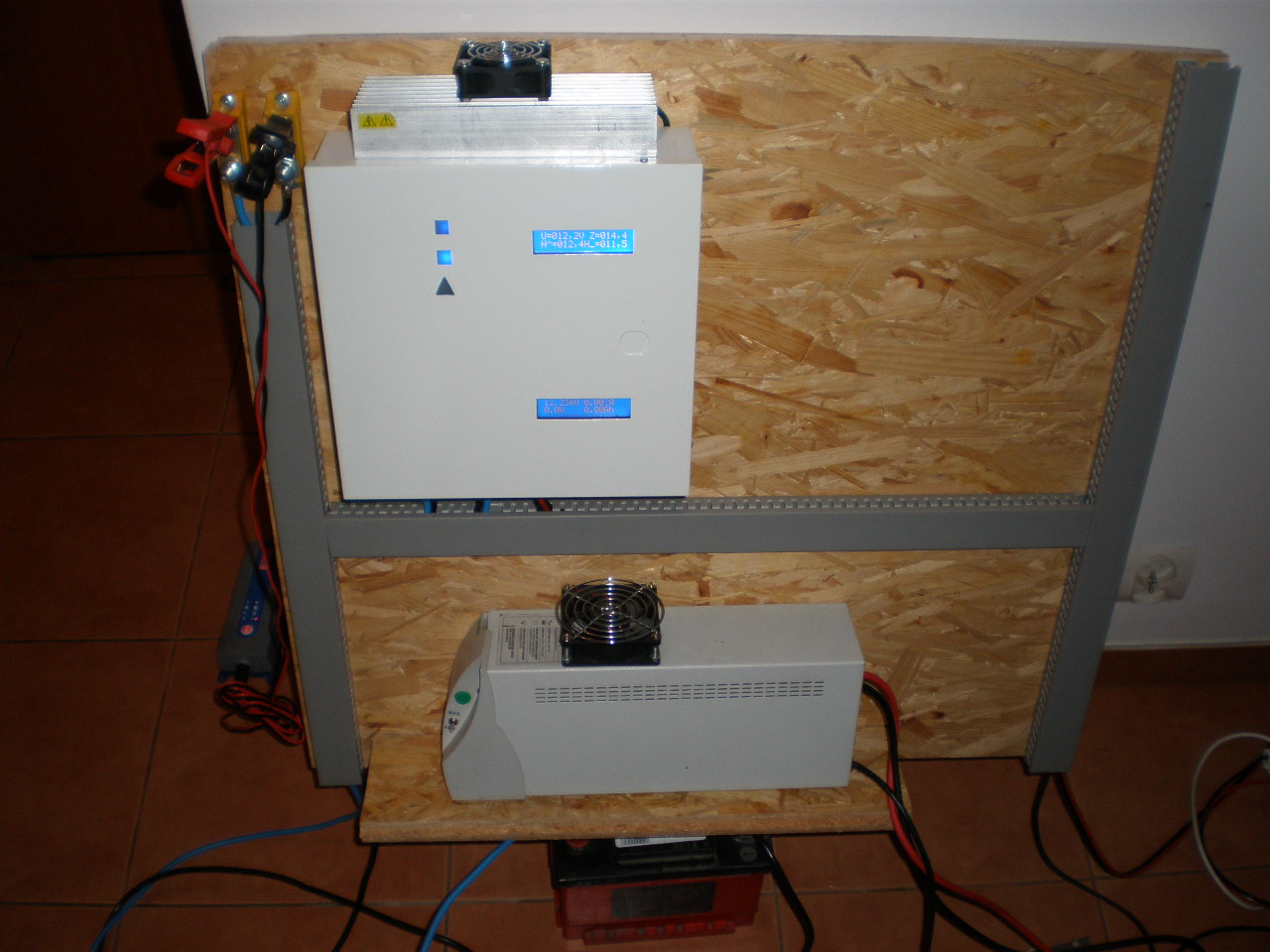

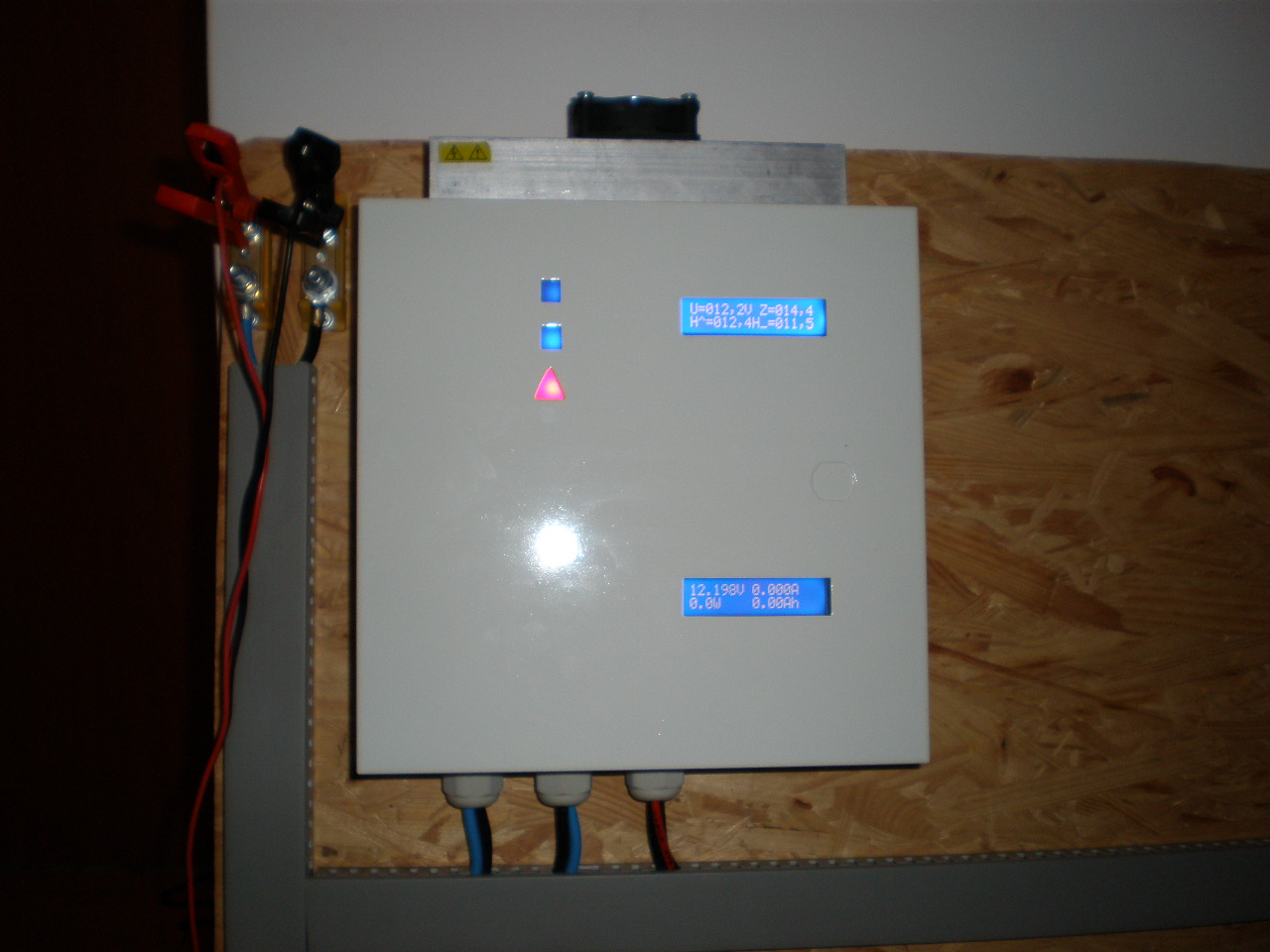

Reszta zdjęć.

Brakło mi opasek więc jeszcze niewielki nieład.
Avatar użytkownika
Maciek

Posty: 250
Dołączył(a): 16.05.2009, 0:53
Lokalizacja: Wieluń

Re: Mój mix electronics

Postprzez Kwazor » 17.02.2013, 9:34

Kawał dobrej roboty !
Uporządkujesz kable i bedzie świetnie !
Panele : 180Wp CIGS + regulatorv MPPT DIY.
Kwazor

Posty: 118
Dołączył(a): 09.09.2012, 11:17
Lokalizacja: REDA

Re: Mój mix electronics

Postprzez klistron » 17.02.2013, 16:12

MACIEK super, zmyślnie i solidnie jest to zestawione.
klistron

Posty: 552
Dołączył(a): 22.08.2008, 0:35

Re: Mój mix electronics

Postprzez TOMMASZ » 17.02.2013, 18:50

Fajna skrzyneczka. :)
Edit- Maćku,gdzie kupiłeś ten miernik wielofunkcyjny?.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Mój mix electronics

Postprzez Maciek » 18.02.2013, 23:46

Tomku to produkt Kwazora.Polecam :)
Avatar użytkownika
Maciek

Posty: 250
Dołączył(a): 16.05.2009, 0:53
Lokalizacja: Wieluń

Re: Mój mix electronics

Postprzez set » 22.02.2013, 23:42

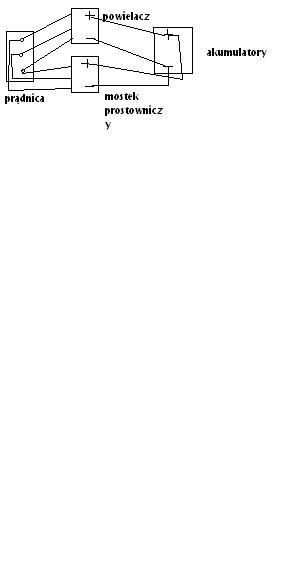

Mam pytanie trochę z innej beczki, przeglądałem allegro i natknąłem się na coś takiego
http://allegro.pl/powielacz-napiecia-mp ... 79946.html
tego nie rozumiem:
Jak napięcie z powielacza osiągnie napięcie akumulatorów rozpoczyna się proces ładowania, prąd ładowania z powielacza rośnie wraz ze wzrostem napięcia z elektrowni.

Kiedy napięcie z prądnicy elektrowni osiągnie napięcie akumulatorów ładowanie jest z elektrowni i z powielacza.
Czy trzeba stosować odłączenie powielacza jeżeli napięcie za mostkiem prostowniczym przekroczy napięcie na akumulatorach ?
Załączniki
set

Posty: 752
Dołączył(a): 04.03.2012, 20:04
Lokalizacja: Jędrzejów

Re: Mój mix electronics

Postprzez Kwazor » 23.02.2013, 8:14

Nie daj sie nabrac na ten syf !!
Powielacz to to jest ale na pewno nie MPPT.
Ogolnie w skrócie 3X wyzsze napiecie 3x niższy prąd...

Taki powielacz powinien zostac odłaczony gdy prądnica przekroczy próg ładowania akumulatorów w trybie bezpośrednim.
Panele : 180Wp CIGS + regulatorv MPPT DIY.
Kwazor

Posty: 118
Dołączył(a): 09.09.2012, 11:17
Lokalizacja: REDA

Re: Mój mix electronics

Postprzez set » 23.02.2013, 8:45

Tak właśnie myślałem. Jak postawię to wtedy okaże się czy powielacz będzie potrzebny.
set

Posty: 752
Dołączył(a): 04.03.2012, 20:04
Lokalizacja: Jędrzejów

Re: Mój mix electronics

Postprzez Waldemar Pachoł » 23.02.2013, 10:10

Set: Twój rysunek nie jest poprawny. Wszystkie urządzenia podłącza się szeregowo, ale bez mostka gdyż taki powielacz powinien mieć swój stopień prostujący. Poza tym w tego typu urządzeniach wydajność ogranicza zastosowana pojemność kondensatorów w funkcji natężenia (o tym Autor zapomniał napisać) .
Wraz z powielaczem należy koniecznie stosować regulator ładowania.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mój mix electronics

Postprzez Kwazor » 05.04.2013, 18:44

Jestem ciekawy ile Ah w ciagu dnia / tygodnia daje twoja elektrownia...

I jaką moc maksymalna narazie zauważyłes ?
Panele : 180Wp CIGS + regulatorv MPPT DIY.
Kwazor

Posty: 118
Dołączył(a): 09.09.2012, 11:17
Lokalizacja: REDA
