Postprzez Juriii » 14.12.2016, 21:27

Witam Szanownych kolegów.
Przerabiam swoją instalacje na on-grid, Moja instalacja jest nie zbyt dużej mocy, a żeby było taniej to użyje inwertera do paneli słonecznych 600W z alle.... Oryginalne wiatrakowe inwertery posiadają rezystory hamujące które odbierają nadmiar energii przy silnych podmuchach, ja jednakże muszę zrobić taki oporni osobiście.
Do tego celu użyje spirale grzejną 1200W 230V z drutu o średnicy 0,55mm.
Cała opornica będzie się składała z trzech równolegle połączonych odcinków tej spirali, a łączna moc opornika 840W.
Każdy z trzech elementów opornicy będzie miał moc 300W przy 58V. Opór każdego z kawałków to 11,2 Ohm, a obciążenie powierzchniowe to 9,1W/cm2(według kalkulatora http://www.artom.com.pl/Promienniki/0013.htm).
Całość bedzie włożona w taki porcelanowy karkaz(pare sztuk skręconych gwintowanym prętem)
http://sklep.artom.com.pl/Img.ashx?Id=1749
Maksymalny prąd pobierany przez opornice powinien być w okolicy 16A. Jakiego użyć mosfeta do sterowania przez Tiny-PWM kolegi Łukasza do tego rezystora? Co o tym myślicie?
Ostatnio edytowano 01.01.2017, 14:07 przez Juriii, łącznie edytowano 1 raz
Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Brus78 » 15.12.2016, 17:47

Juriii ja myślę żebyś jak najwięcej pisał o swoich pomysłach bo są dobre :)
Mnie dokładnie ten temat też interesuje tyle ,że u mnie bedzie nieco mocniejszy.
Ja na twoim miejscu jednak próbowałbym dobrać grzałki i włożyć je w jakiś baniak. Zawsze troche by nagrzało :)
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Juriii » 15.12.2016, 18:21

Co do grzania wody to odpada, bo cała moja instalacja jest w pokoju dziennym.... Inwerter właśnie dzisiaj do mnie dotarł. Wielkością porównywalny do mojego inwertera simus 300W 24V. A co z tym mosfetem? Jaki polecasz na te moce i napięcia?
Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Brus78 » 21.12.2016, 22:50

Juriii
Niestety ja nie mogę ci doradzić w sprawie mosfetów. za krótki jestem w tej branży :)
Napisz coś więcej na temat inwertera.
Jak zamierzasz go podłączyć? Czy tylko po mostku prostowniczym , czy planujesz dać jakąś baterię kondensatorów dla wygładzenia prądu?

Waldek ? Może ty coś podpowiesz?

Ja właśnie dziś powiesiłem nowo zakupiony inwerter Samil Power 4500. Fajna zabawka .Kupiłem go do testu i własnie takowe planuję wykonać jutro.
Dysponuję mocną wiertarką z regulacją obrotów . Zobaczę co z tego będzie.
Poprzednio testowałem falownik 15kw na tokarce ale falownik dostawał zbyt wysokie napięcie na starcie i od razu maksymalnie obciążał tokarkę.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Juriii » 22.12.2016, 6:01

Dam przed wejściem do inwertera kondensatory o łącznej pojemności 80000uF, ponoć wygładza to skoki mocy na wyjściu z inwertera. A co do mosfetów to dam takie jak Łukasz daje w swoich "zabawkach".
Na razie tylko na próbę podłączałem inwerter do turbiny, i mogę powiedzieć że będzie to działać. Już przy 2-3m/s inwerter oddaje do sieci nawet do 40W, a przy akumulatorach dopiero przy około 5m/s coś sie pojawiało.
Ostatnio edytowano 01.01.2017, 14:07 przez Juriii, łącznie edytowano 1 raz
Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Juriii » 22.12.2016, 22:44

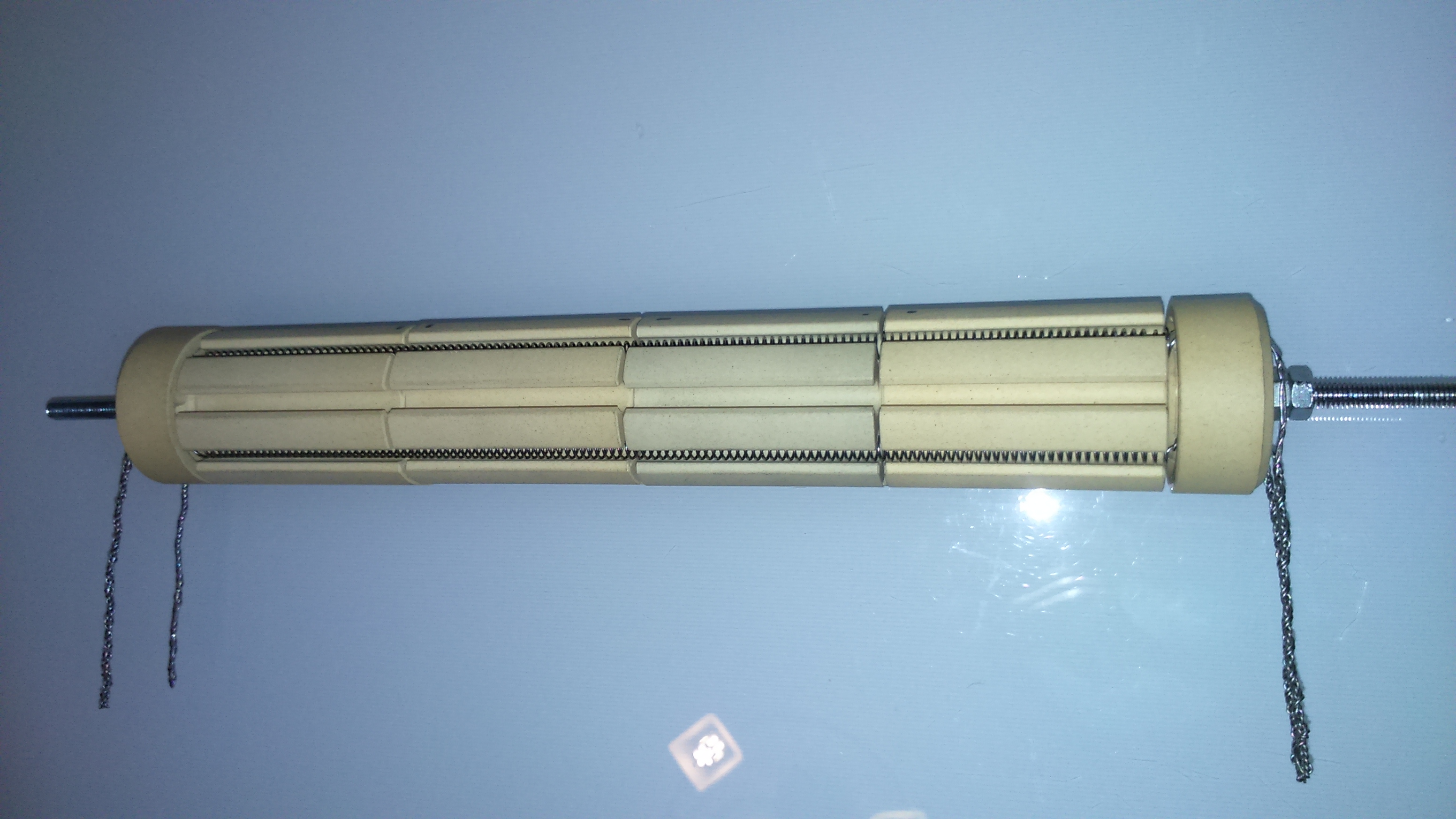

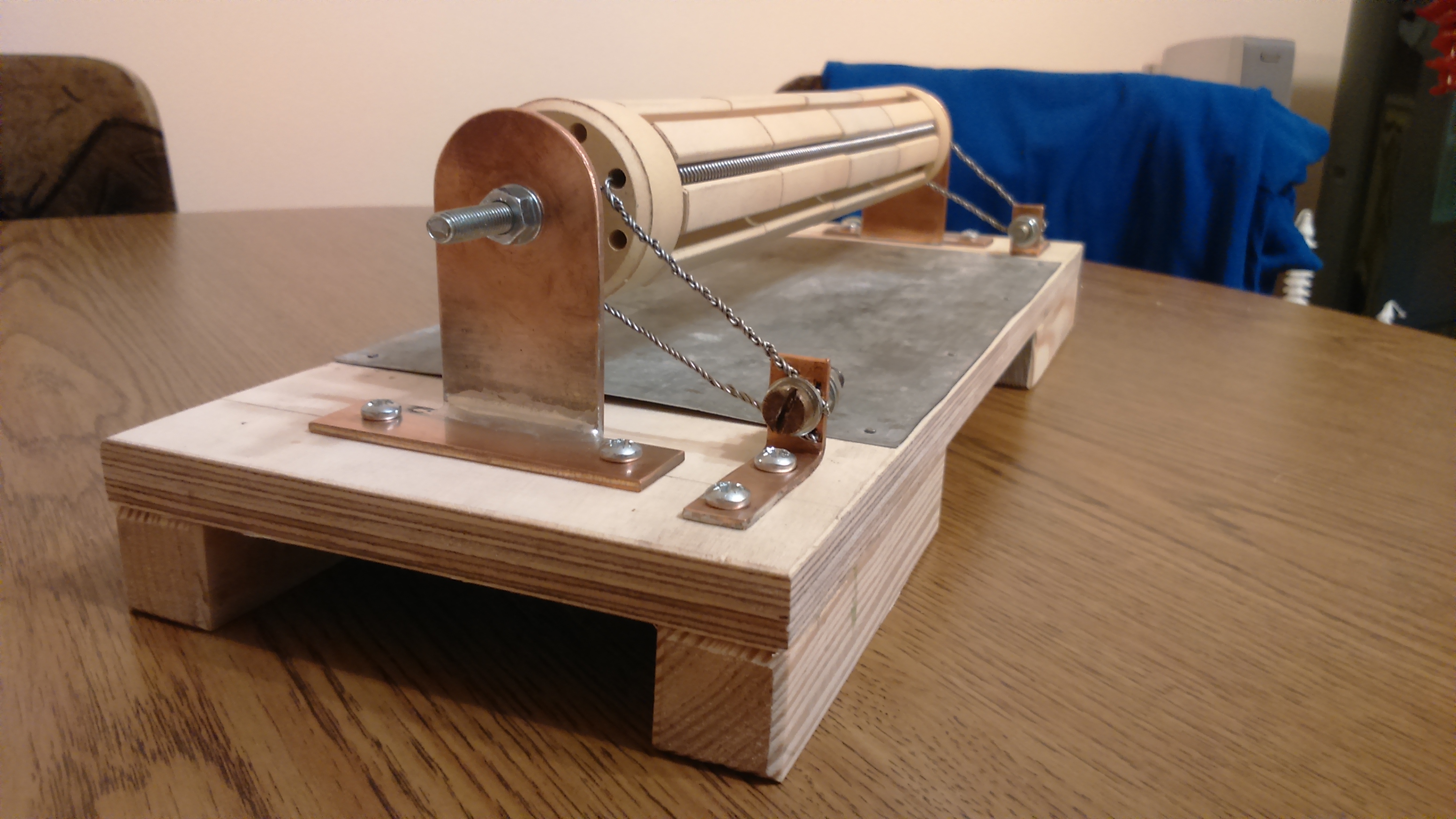

A tak wyszedł rezystor. Całość złożona z 4-rech równolegle połączonych grzałek o mocy 300W.
Moc 1250W przy 58V. Rezystancja 2,7Ohm







Raczej nigdy nie osiągnie znamionowej mocy. Raczej max w porywach jakby inwerter nawalił to 500W na niego pójdzie. Ale zapas wskazany.
Może jakieś sugestie co do całości?
Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Brus78 » 22.12.2016, 23:40

Twoje prace wyglądają na bardzo solidne Juriii tak trzymaj :) nie pierwszy raz jestem pod wrażeniem.
Ja myślę ,że twój falownik da radę utrzymać stabilne obroty jednak rezystor może się przydać gdy padnie zasilanie sieciowe lub z jakiegoś powodu twój falownik będzie chciał się rozłaczyć i połączyć z siecią na nowo. np z powodu niestabilnej sieci lub pracując na granicy pracy mmpt
Czasem takie rozłączenie trwa np 30 sekund. przez ten czas bez obciążenia twoje śmigło może już być u sąsiadów :) Uważam ,że to co zrobiłeś nieraz moze uratować
twój wiatrak.
Ps.skąd masz takie fajne ceramiczne elementy?
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Grzałka(opornik hamujący) 55V 870W

Postprzez Juriii » 23.12.2016, 6:03

Dzięki brus za odpowiedz. A porcelanę kupiłem w tym sklepie http://sklep.artom.com.pl/Grzejnictwo-e ... ika(2,2051,).aspx
U mnie jeszcze przy zaniku napięcia w sieci dodatkowy przekaźnik na 230V będzie zmieniał polaryzacje na przewodzie zasilającym siłownik ogona , tym samym składając ogon.

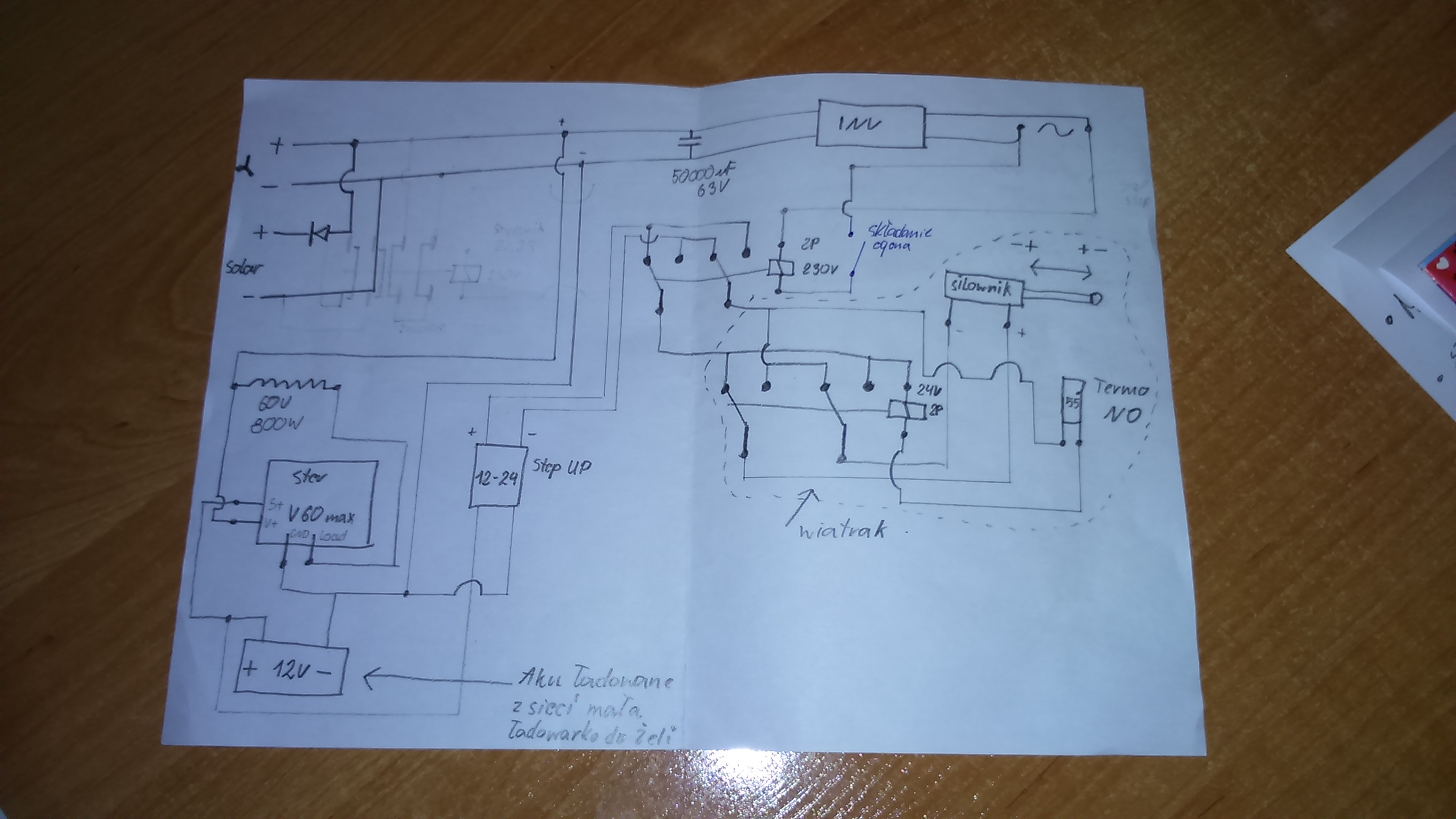

Taki schemat systemu sobie naszkicowałem...

Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 58V 1250W

Postprzez Juriii » 01.01.2017, 14:20

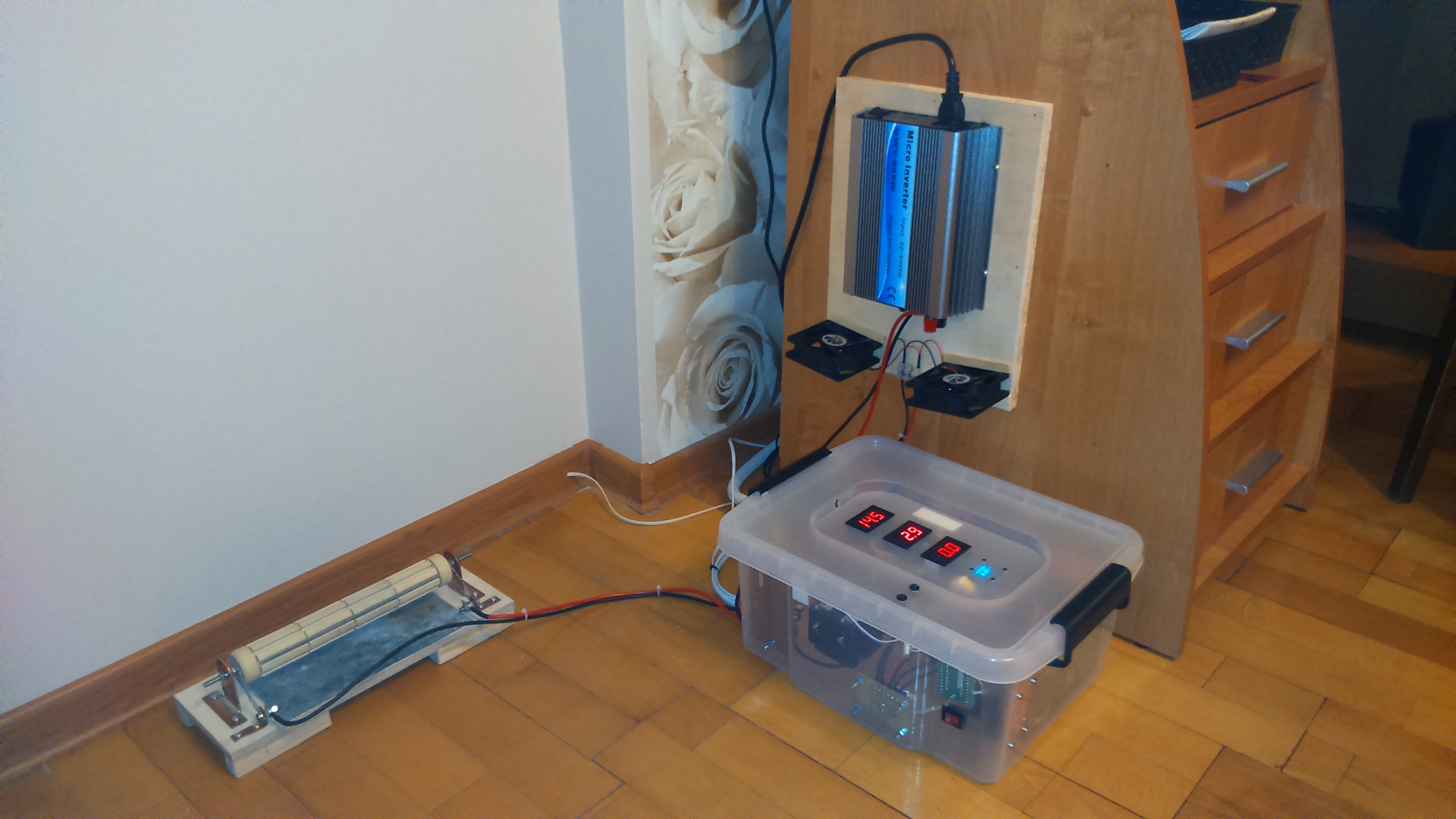

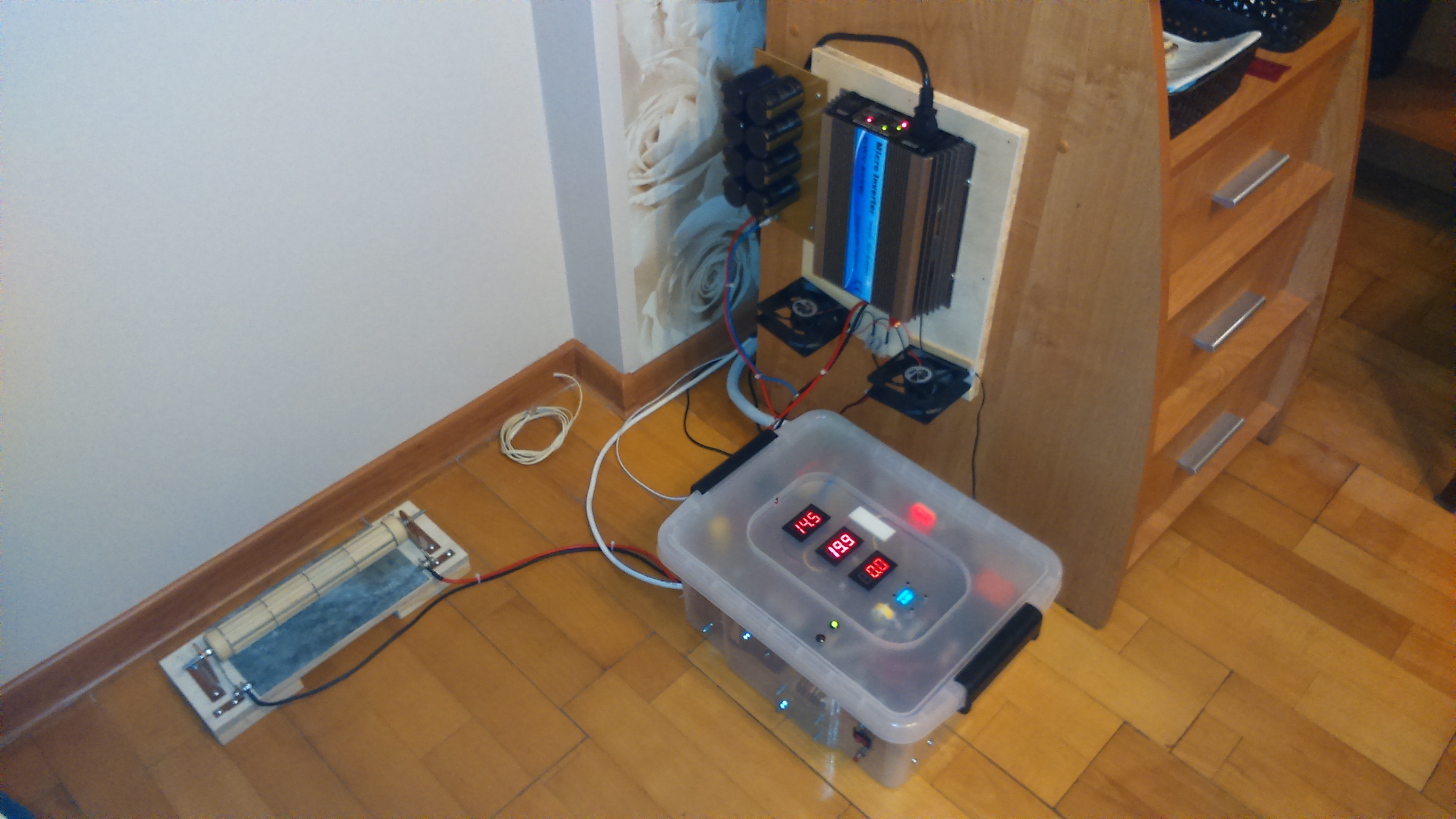

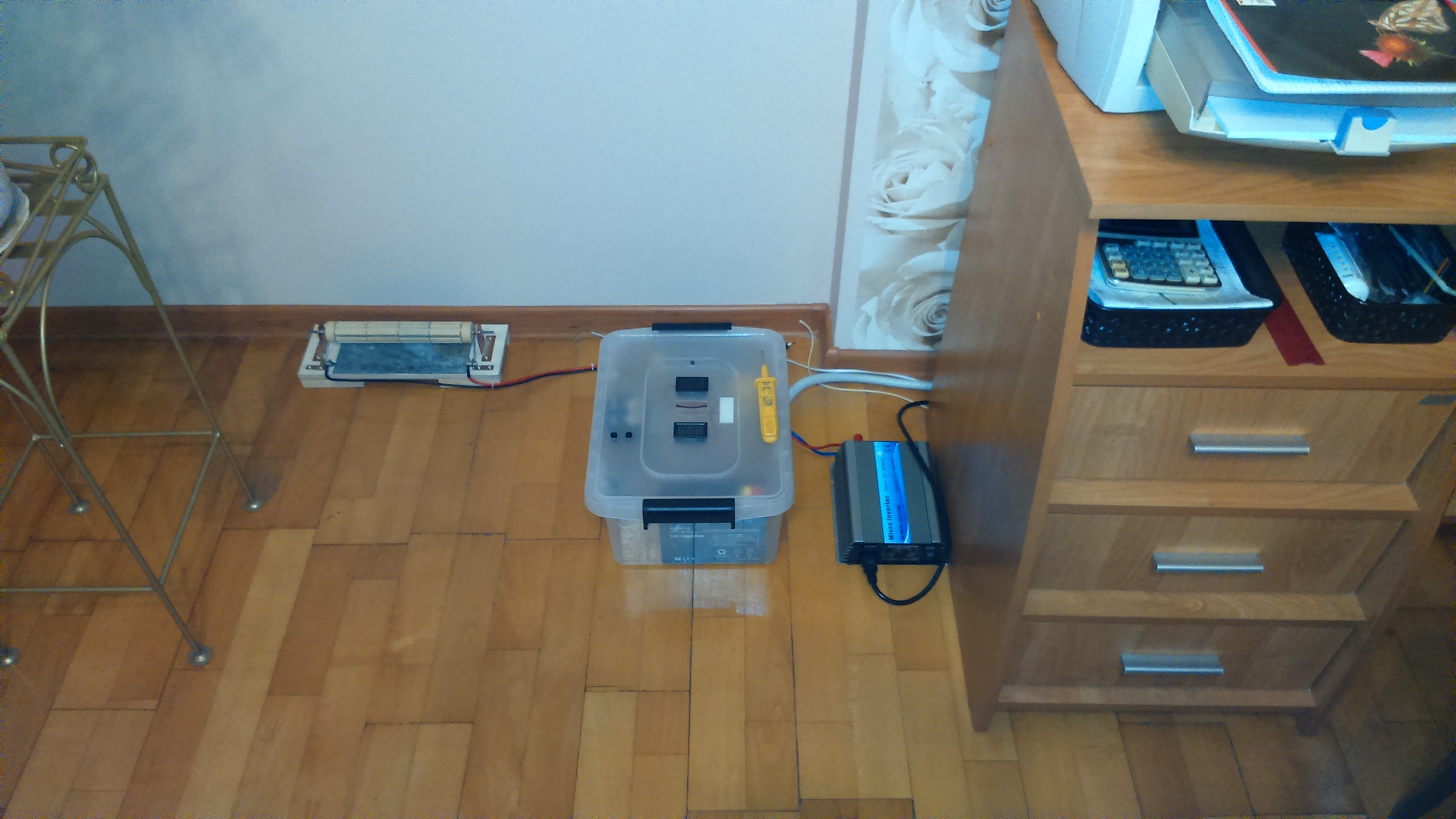

A tak to wygląda w całości. Już prawie gotowa sterownia.



Załączniki
Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 58V 1250W

Postprzez Juriii » 23.01.2017, 20:36

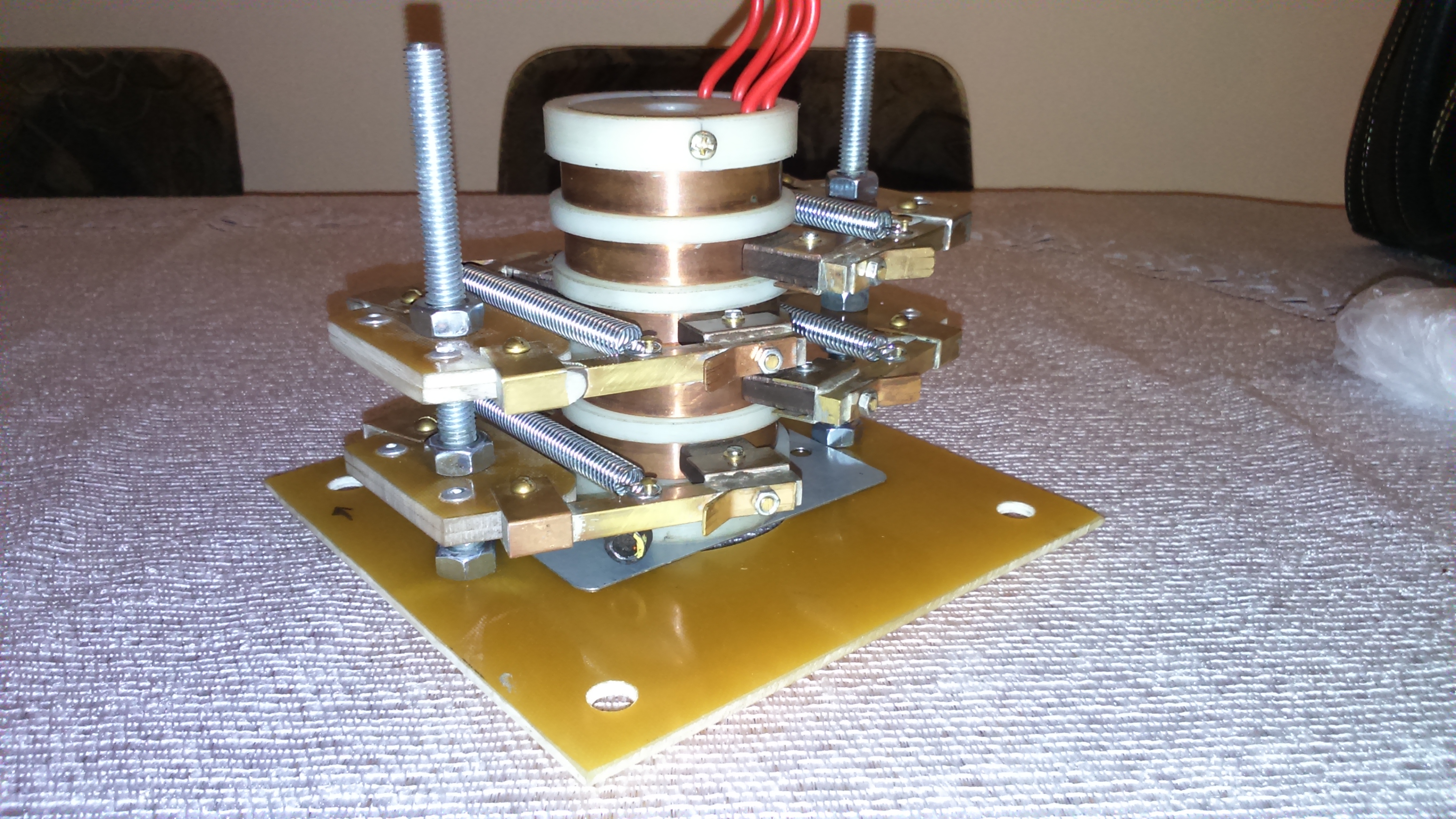

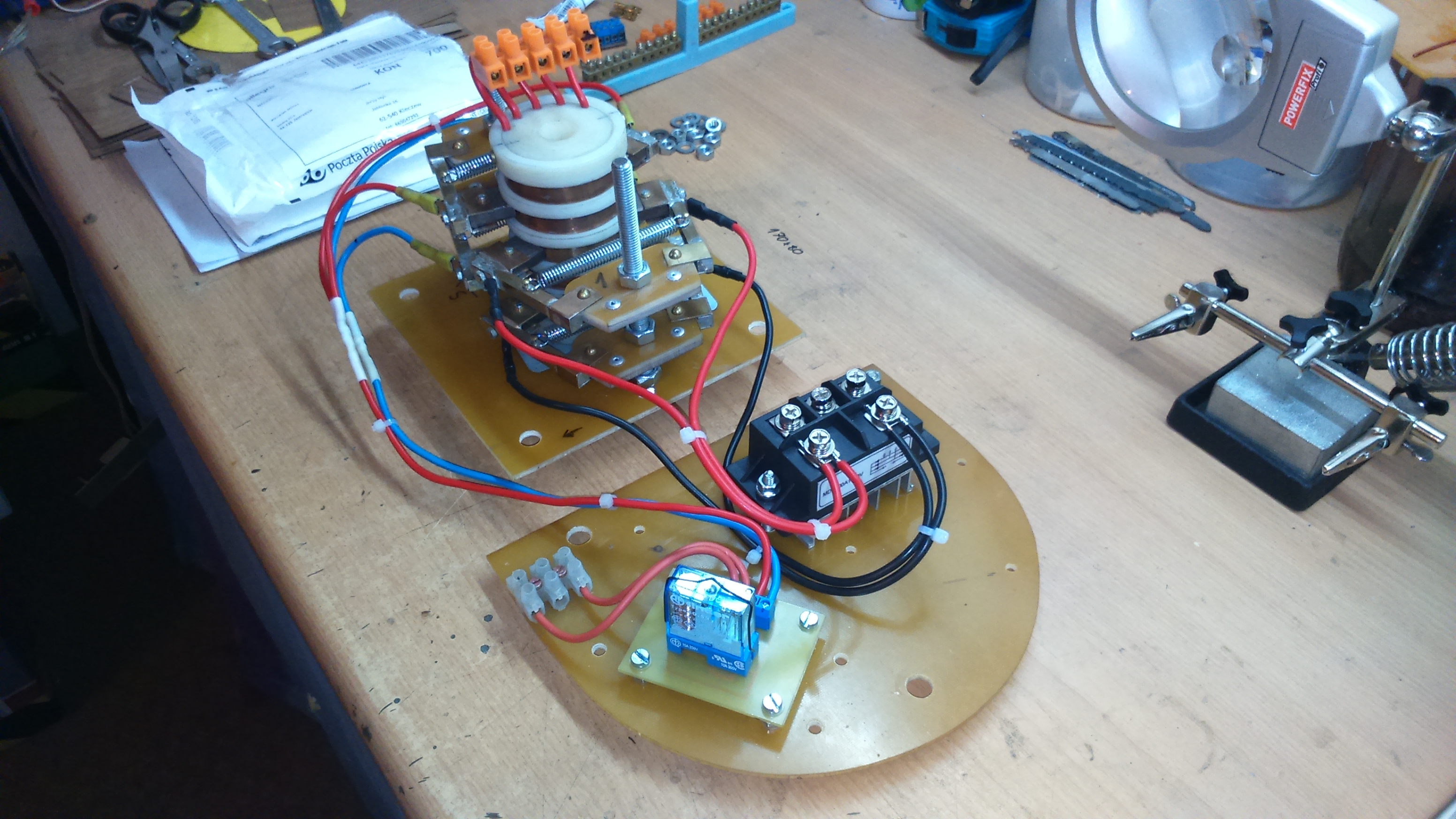

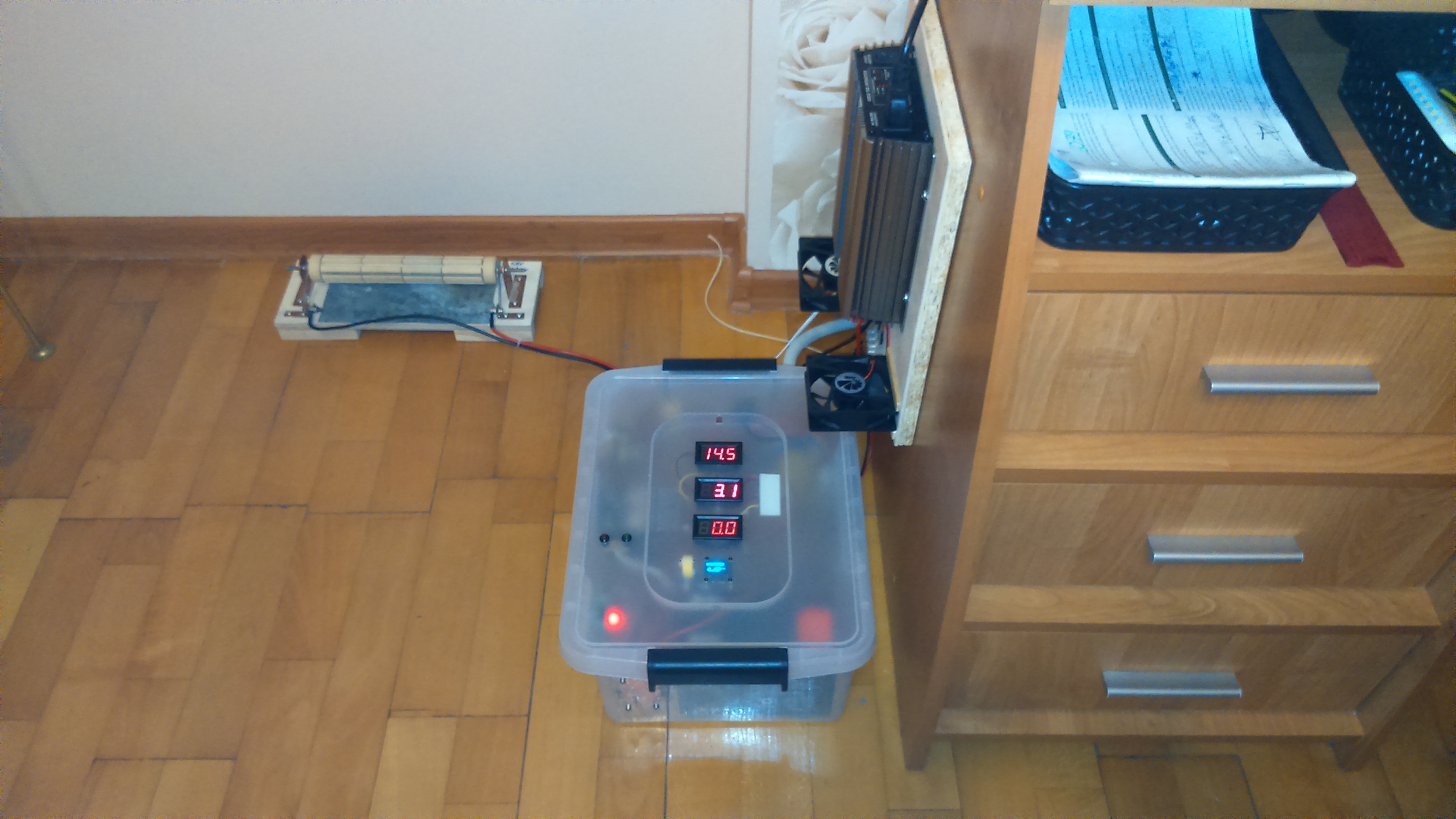

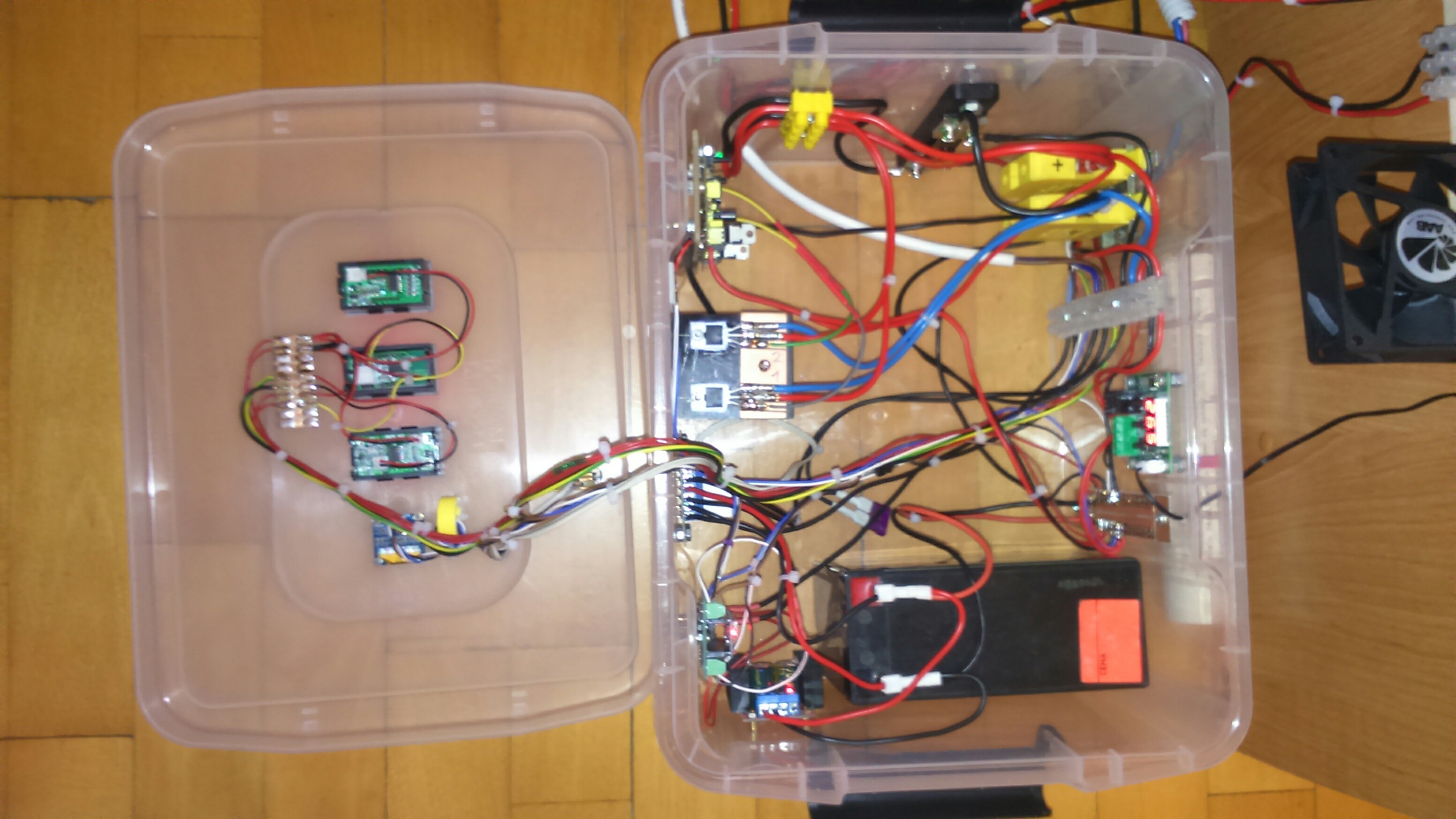

I już całość zmontowana. Komutator z okablowaniem założony do turbiny, sterownia wykończona. Teraz czekam na wiatry.
Na razie tylko panel zapodaje. Na dzisiejszy dzień panel przy słonecznym dniu w ciągu doby wyciska 0,8KWh przy 0 stopni C(panel 245W).
Pierwszy wskaźnik pokazuje napięcie na podtrzymującym żelowcu, drugi wskaźnik napięcie wejściowe na inwerter, a trzeci to amperomierz.
Regulator PWM ustawiony na 55V




Juriii

Posty: 562
Dołączył(a): 12.05.2013, 9:21

Re: Grzałka(opornik hamujący) 58V 1250W

Postprzez set » 05.02.2017, 17:08

Podepnę się pod twój temat bo mój problem jest nieco pokrewny.
Ostatnia konfiguracja tranzystorów to 6 szt IRF1407 połączonych równolegle, 4 grzałki 48V 1350W każda połączone równolegle w jedną.Pomiędzy G i S mam rezystory 100K,pomiędzy sterownikiem a G rezystor 10K. Jest jeszcze dioda chyba SB-3100 3A/100V DO-201 pomiędzy D i S (to wszystko na każdym tranzystorze osobno). Jak wiatrak działał wszystko było oki, ale kiedyś chciałem podładować akumulatory UPS-em to jeden lub dwa mosfety dostały zwarcia, pomimo tego że PWM ustawiony był na 61V żeby nie włączał grzałki. Dzisiaj rozlutowałem tranzystory zostawiłem jednego i ładowałem akumulatory z UPS-a, wszystko działa jak trzeba. Nie wiem co będzie jak podłącze kilka tranzystorów równolegle.Mam możliwość rozdzielenia grzałek więc może dać po dwa mosfety na jedną, wtedy wspólny będzie minus 48V podłączony do S wszystkich tranzystorów a a plus 48V przez każdą z czterech grzałek do D do czterech par tranzystorów.Wspólne też będzie sterowanie chociaż w sterowniku mam PWM 1 i PWM 2 więc mogę rozdzielić grzałki po dwie na jeden PWM. Częstotliwość mam ustawioną na 60 Hz ale mogę zmienić na inna.
