Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 11.09.2016, 21:57

Witajcie.
Ostatnio widzę ,że na naszym forum niewiele się dzieje więc rozpocznę nowy temat. Temat nad którym pracuję od zeszłego roku.
Niestety jak sami wiecie nie idzie to tak szybko jakbyśmy chcieli.Najwiekszymi moimi bolączkami są brak czasu oraz walka o legalne postawienie masztu.
W tym temacie będę wpisywał ogólnie wszystko co dotyczy mojego nowego projektu.

Moze wyjaśnie skąd pomysł.Otóż Doszedłem do wniosku ,że chcę rozbudować dom ,a przy tym postawić wiatrak.
Stwierdziłem ,że załatwię to za jedna walką ze starostwem
Załatwianie formalności na wiatrak 2 czy 20 kw to ta sama procedura jeśli ma być związany z gruntem.
Podobnie koszty projektu,adaptacji,map,badań itp

Główne założenia to postawienie masztu podnoszonego hydraulicznie na fundamencie oraz osiągnięcie 10kw przy wietrze 10m/s.
Jak mi pójdzie zobaczymy wszyscy.
Temat napewno bedzie trwał dość długo ale postaram się wpisywać nad czym pracuje,jakie sa efekty,próby materiały.
Może sie też okazać,że temat spali na panewce jeśli nie dostanę pozwolenia na budowę.
Jak mi pójdzie zobaczymy.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Waldemar Pachoł » 12.09.2016, 18:24

Ostatnio widzę ,że na naszym forum niewiele się dzieje

;) Wszystkie boty spamerskie i SEOspamerzy są kasowani. :D

A prawda jest najpewniej taka, że czasu mało mamy ostatnio... Ale Ciebie bardzo chętnie poczytam.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 13.09.2016, 21:50

Na początek może opiszę sprawy formalne z jakimi się spotkałem zcazynając załatwianie formalności.
Pierwszym krokiem było pismo do urzędu miasta celu sprawdzenia planu zagospodarowania i zgodności z nim.
Odpowiedź z urzędu miasta na 1 fotce..

Nastepną rzeczą do załatwienia były próby załatwienia warunków na przyłaczenie do sieci planowanej mew.
Jednym z problemów było to, że wysłane przeze mnie dokumenty wcale nie były rozpatrzone..Malo tego .W Energa w moim rejonie mają podobno wydział od mikroinstalacji .. ale nie mają o tym pojęcia. na czekaniu stracilem chyba 1,5 miesiąca a w końcu odesłali mnie do Gdańska.

Tu dopiero pojawiło się światełko w tunelu.Wyslałem komplet dokumentów papierowo na adres siedziby. Po jakichś 2 tygodniach zadzwonił do mnie gość z Energa w Gdańsku z prośbą o wyjaśnienia co i jak. Gość upierał sie żeby nie wystawiać warunków bo to zbędne.Bo do 40kw nie trzeba.
Dopiero jak wyjaśniłem ze w świetle prawa budowlanego musze mieć na budowlę związaną z gruntem pozwolenie na budowę zmienił zdanie
Dodatkowo miałem tam błędy w schemacie a dokumentacja turbiny byla niepełna.

Niestety nigdzie nie bylem w stanie dostać pełnej dokumentacji na turbinę.Pytałem także u nas na forum.
Jedna z firm chciała od razu podpisac umowę na całą inwestycję ale dałem spokój.
Jedna firma udostepniła mi komplet dokumentów ale niestety kosztowało mnie to skromne 1000 zł :/

Całe szczęscie ta dokumentacja wraz z moimi innymi dokumentami okazała się wystarczająca i po krótkim czasie dostałem warunki przyłączenia.

CDN...
Załączniki

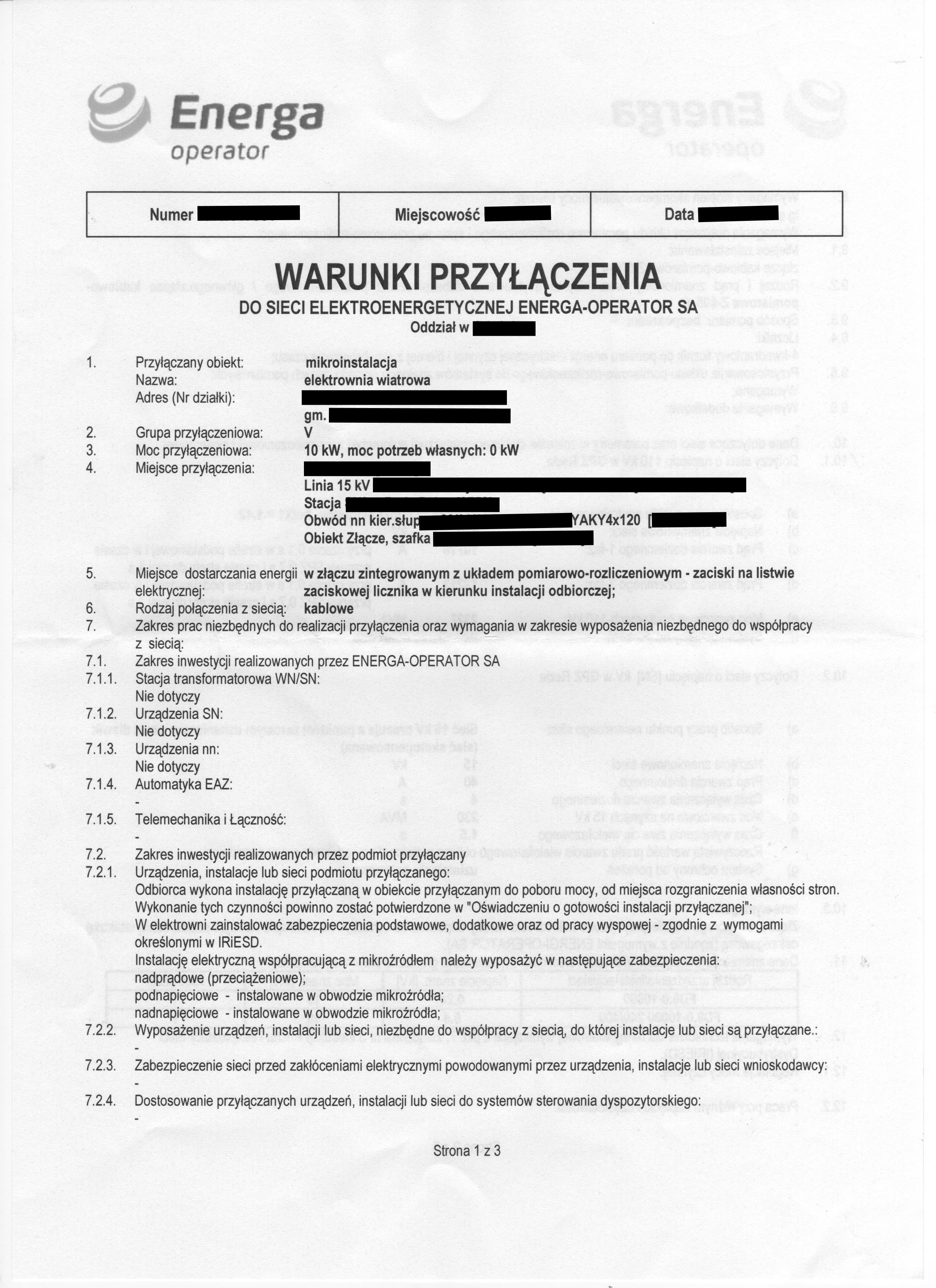

2 Warunki przyłączenia mew

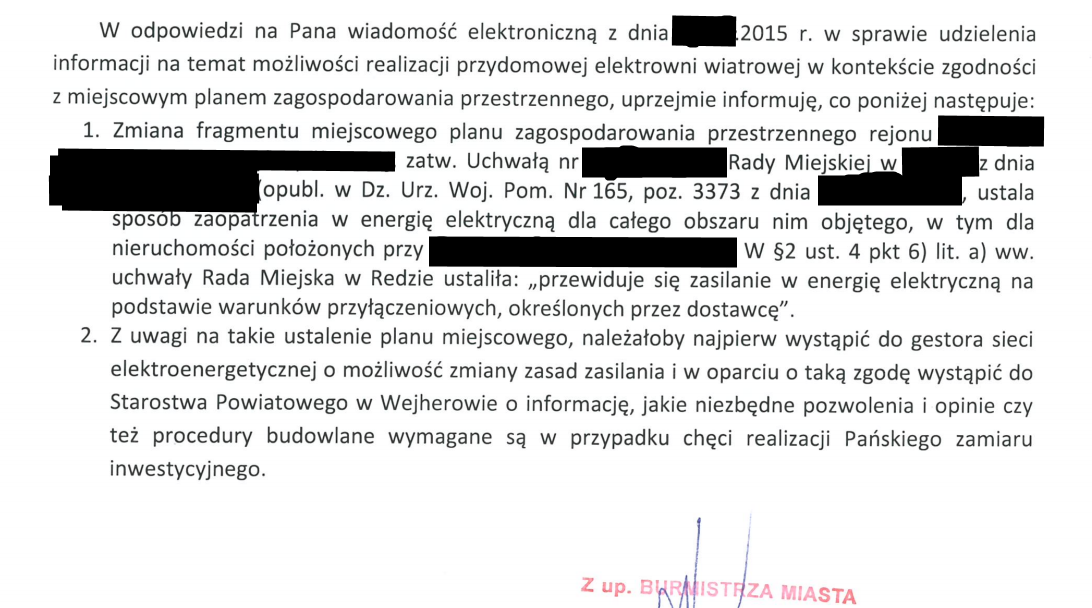

1 odpowiedź z Urzędu Miasta
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 16.09.2016, 17:18

Równolegle z załatwianiem warunków itp trwały prace nad projektem.
Na początku chciałem przerobić maszt ,który już mam wykorzystując tylko jego grubszą część a resztę dorobić ,ale po obliczeniach wytrzymałosciowych okazło się ,ze tak czy tak nic z tego sensownego nie będzie.
Tak więc stwierdzilismy z projektantem ,że budujemy nowy maszt z rur stalowych.
Wynikiem tego wyszła konstrukcja z rur o średnicach fi800 i fi 500 na fundamencie o wymiarach 5x5 metrów.
Będzie to kawal kloca ,ale smigło o średnicy 9m bedzie mogło na nim pracować do 15 m/s.( z dużym zapasem wytrzymałości)
Załączniki

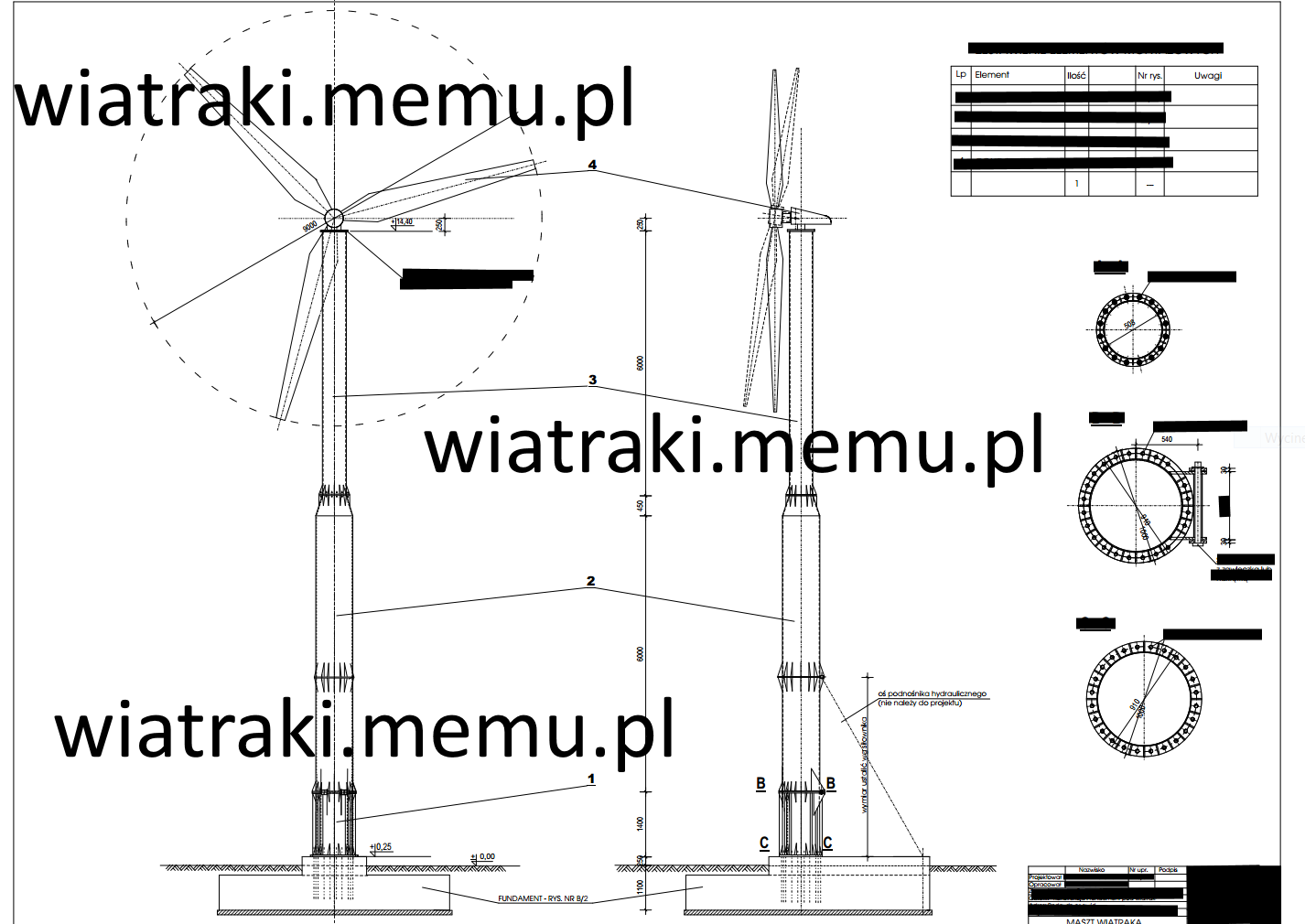

projekt masztu  Brus78.png
Projekt.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 17.09.2016, 23:21

Chwilowo procedury papierowe stanęły w miejscu,więc napiszę coś o moich zabawkach.
Prądnica.

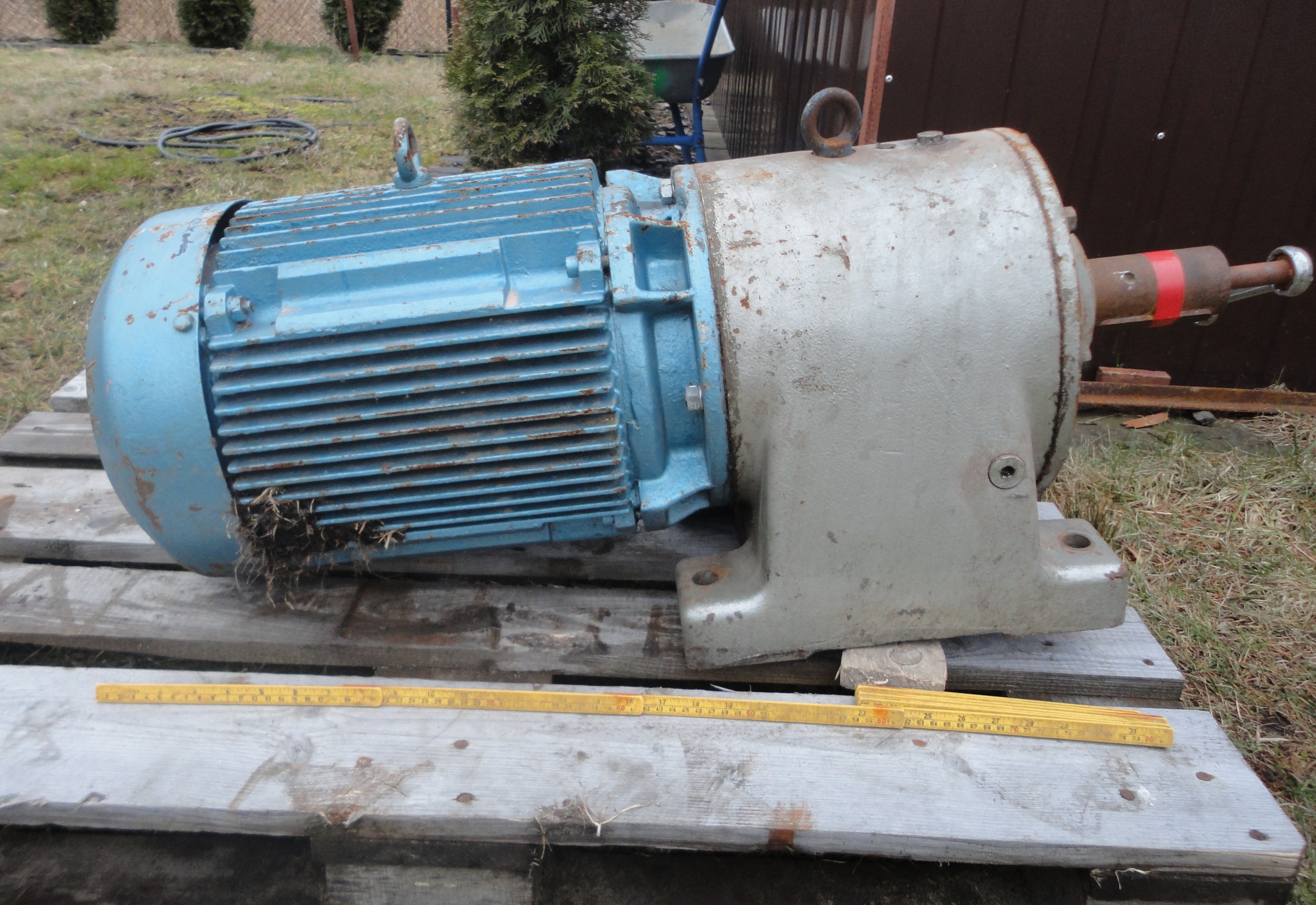

Niedawno trafił mi się motoreduktor z silnikiem 15kw/1400rpm o przełożeniu 7,87 . Uważam że to super zespół na prądnicę.
Solidne koła zębate pracujące w oleju. wał wyjściowy 60mm.
Wadą jego jest duży moment na starcie.Aby zakręcić tym ustrojstwem potrzeba około 3,5kg na 30cm ramieniu.
Do zalet... koszt całego zespołu jakieś 500 zł... mało miedzi i magnesów. Bardzo cicha praca przekładni na skośnych zębach.
Waga około 240kg

Druga wersja to prądnica trochę bardziej wolnoobrotowa. Jest to silnik Asea/abb o mocy 30kw /725rpm w aluminiowej obudowie.
Waga silnika 310kg. waga wirnika 130kg
Ta wersja jest droższa ale po sprzedaniu miedzi wychodzi niewielka różnica.
Niestety koszt magnesów i miedzi będzie dość duży ,ale jakoś damy radę.
Dodatkowo ta wersja także będzie współpracować z przekładnią ale o o połowę mniejszym przełożeniu....
Załączniki

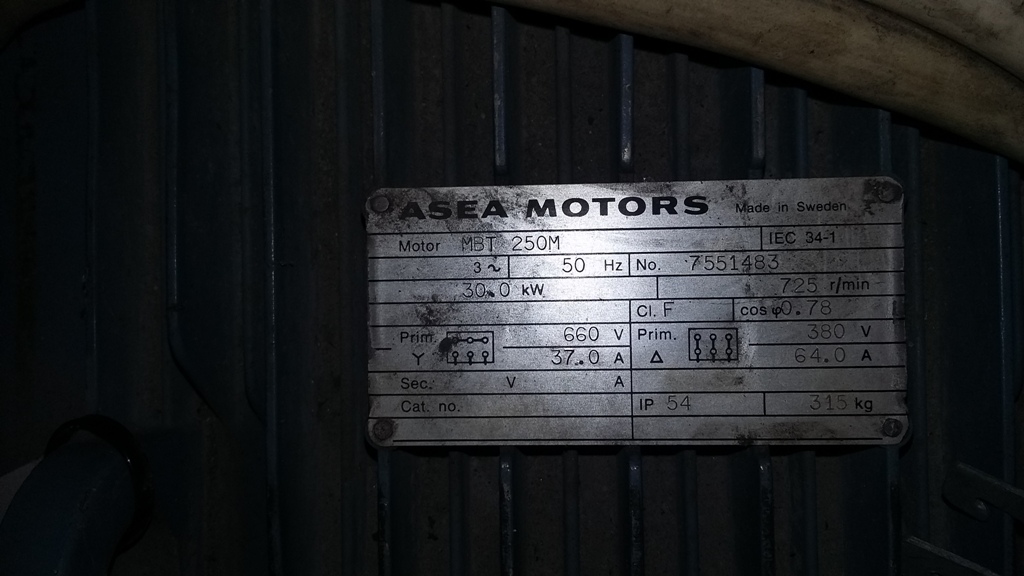

tabliczka silnik 30kw 725rpm

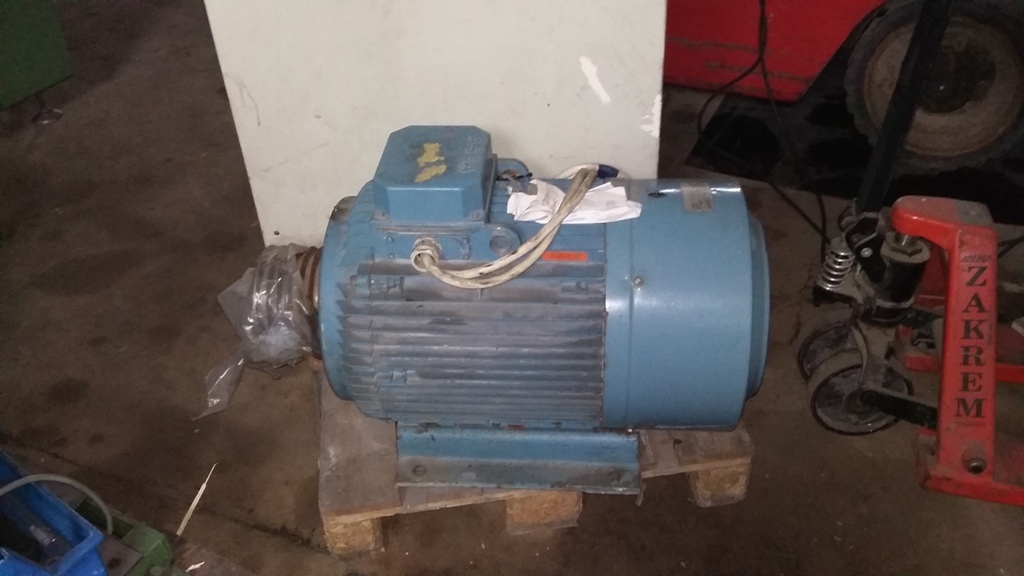

Silnik asea 30kw 725rpm

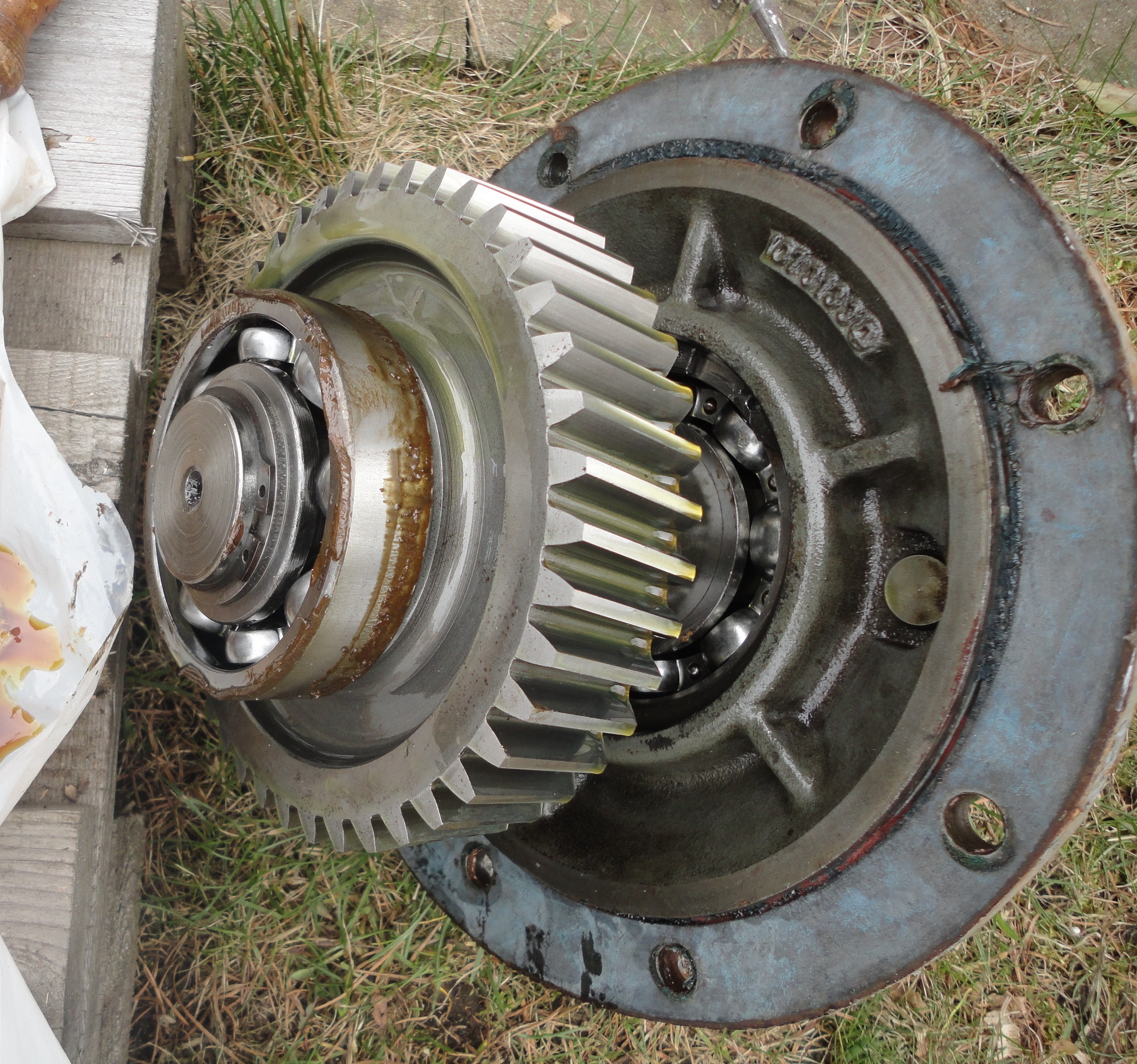

widok przekładni wewnątrz
silnik 15kw z przekładnią 7,87
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 24.09.2016, 11:17

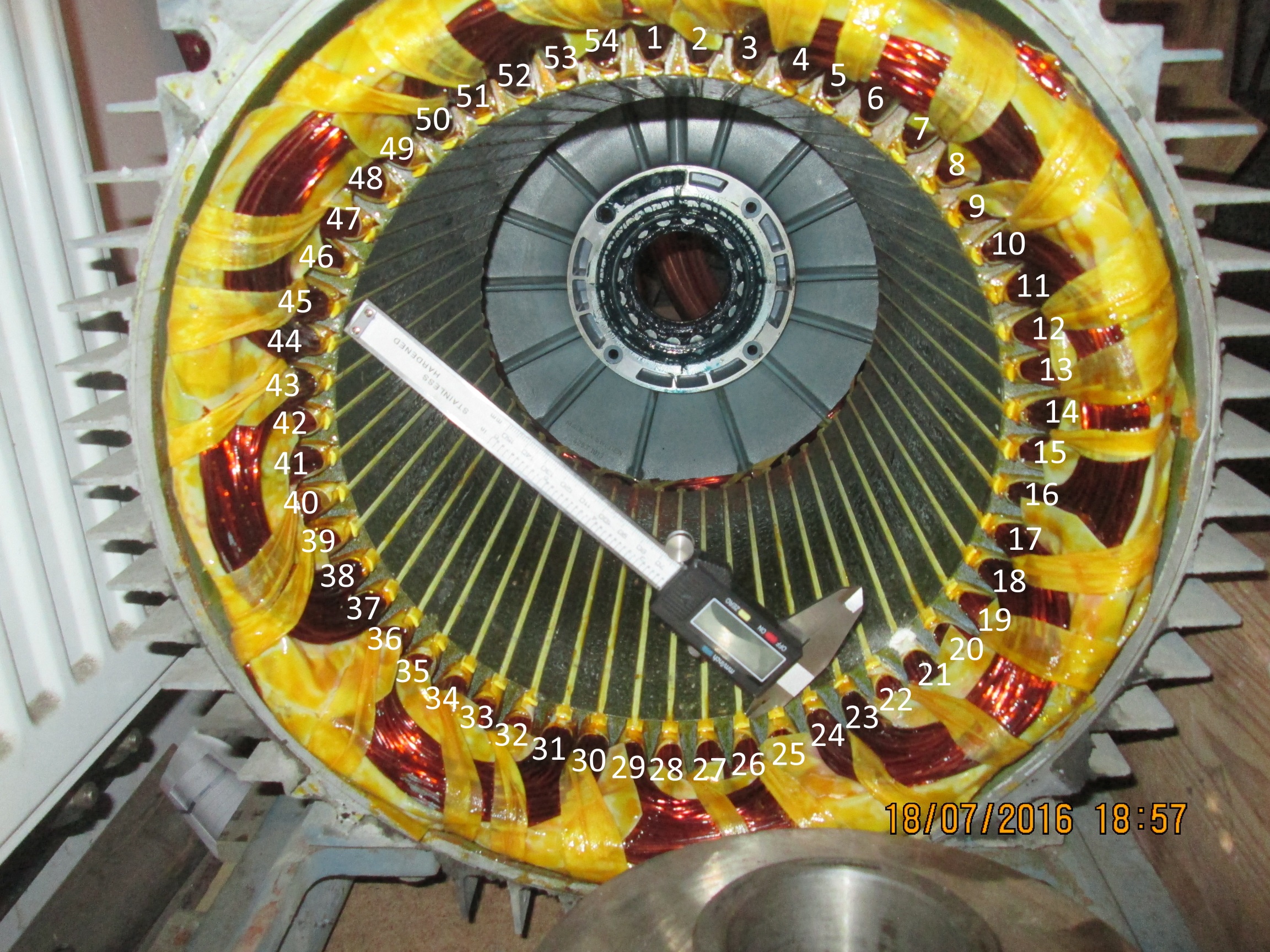

A tutaj po wyjęciu 130kilogramowego wirnika i dalej po wyjęciu miedzi.

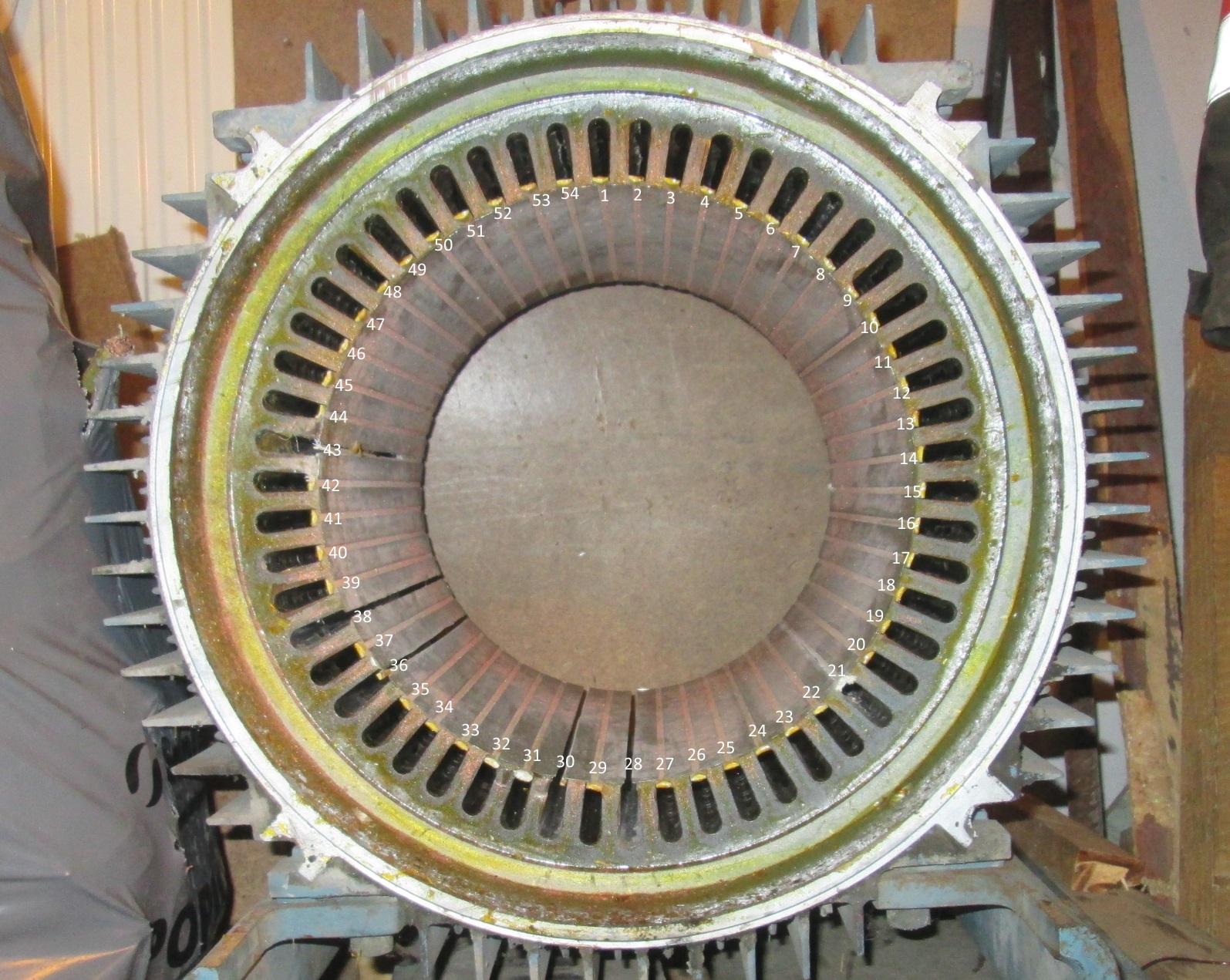

Dane stojana:
54 złobki
Pojemność żłobka 96 drutów fi1,2mm (było 48x2)
Łączna waga miedzi w stojanie 23,5kg
Pakiet stojana / średnica wirnika 260 grubość pakietu 295mm
średnica osi wirnika 65mm
Załączniki
IMG_1820 — kopia — kopia.JPG
po wyjęciu miedzi
IMG_1750 —mniejsza.JPG
stojan
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez set » 25.09.2016, 12:06

Ostatnio byłem u siebie na złomie i leżało z 15 rozebranych silników tak na wygląd różnie od 20 do 50 kw. A jak potrzebowałem to nic nie było.
set

Posty: 742
Dołączył(a): 04.03.2012, 20:04
Lokalizacja: Jędrzejów

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 25.09.2016, 12:42

Ja nie mam tyle szczęścia. u mnie bardzo słabo z takimi zabawkami.
Kupiłem ten silnik tez ze względu na obudowę. Aluminiowa szczelna obudowa to piękna rzecz jest :)
Wirnik zostanie przerobiony, bo jego waga 130kg to tragedia jakaś.
Szacuję ,że po przeróbce zmieszczę się w 50 kilogramach.
Mój maszt jest liczony na gondolę 620kg. Przy pracy do 15m/s. W praktyce nie sądzę żeby turbina pracowała na 100% mocy ,bo kto nad tym zapanuje.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 02.10.2016, 14:47

Prace nad moją nową konstrukcją trwają na razie teoretycznie.
W mojej nowej konstrukcji chcę zastosować piastę z regulowanym kontem natarcia łopat.
Ten układ stawia pewne wymogi konstrukcyjne a mianowicie aby przekazać napęd z gondoli do piasty wał musi mieć wewnatrz otwór .
Przez otwór można przeciągnąc linkę lub umieścić w nim siłownik sterujący lopatami.
Problemem okazało się wywiercenie otworu w osi wirnika ..a oś wirnika ma długość 80 cm :/ dodatkowo osłabiłoby to oś.
W takim układzie stwierdziłem ,że moja nowa turbina będzie na przekładni o niewielkim przełożeniu.
Niestety znalezienie przekładni tej mocy i małym przełożeniu jest trudne.

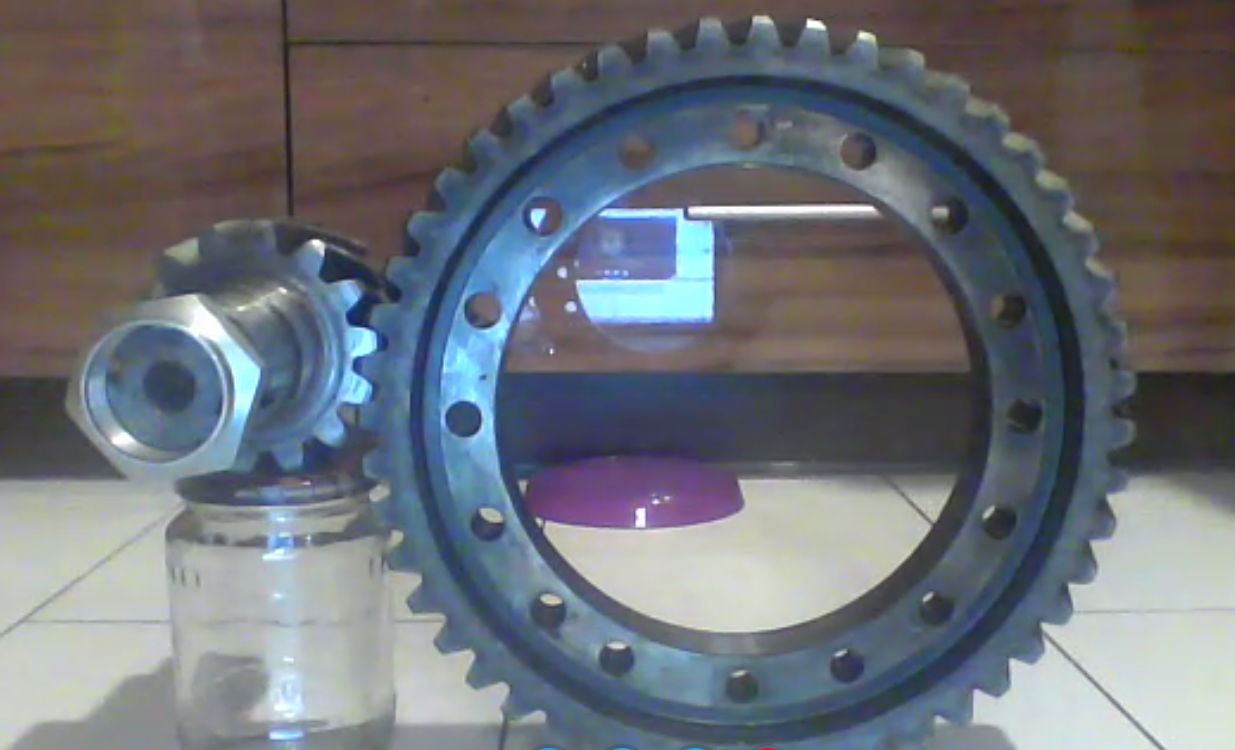

Znalazłem jednak zabawki idealnie nadające się na mocna przekładnie ,zdolną przenosić duży moment.
Mówię o kołach zębatych tylnego mostu ciężarówki Kamaz.
Trafiłem komplet 48 i 14 zębów ,który da przełożenie 3,42 więc myslę że fajne.
Co ciekawe koła te występują w układach 12/50 ,13/49, 14/48 ,15/47 co daje możliwość zmiany kół i zmianę przełożenia w zakresie 3,1 do 4,1
nie zmieniając całej konstrukcji przekładni.
Wymiary gabarytowe dla zobrazowania :
Średnica dużego koła walcowego fi 310mm
Średnica wałka napędzającego fi95mm
Szerokość uzębienia 70mm.
Załączniki

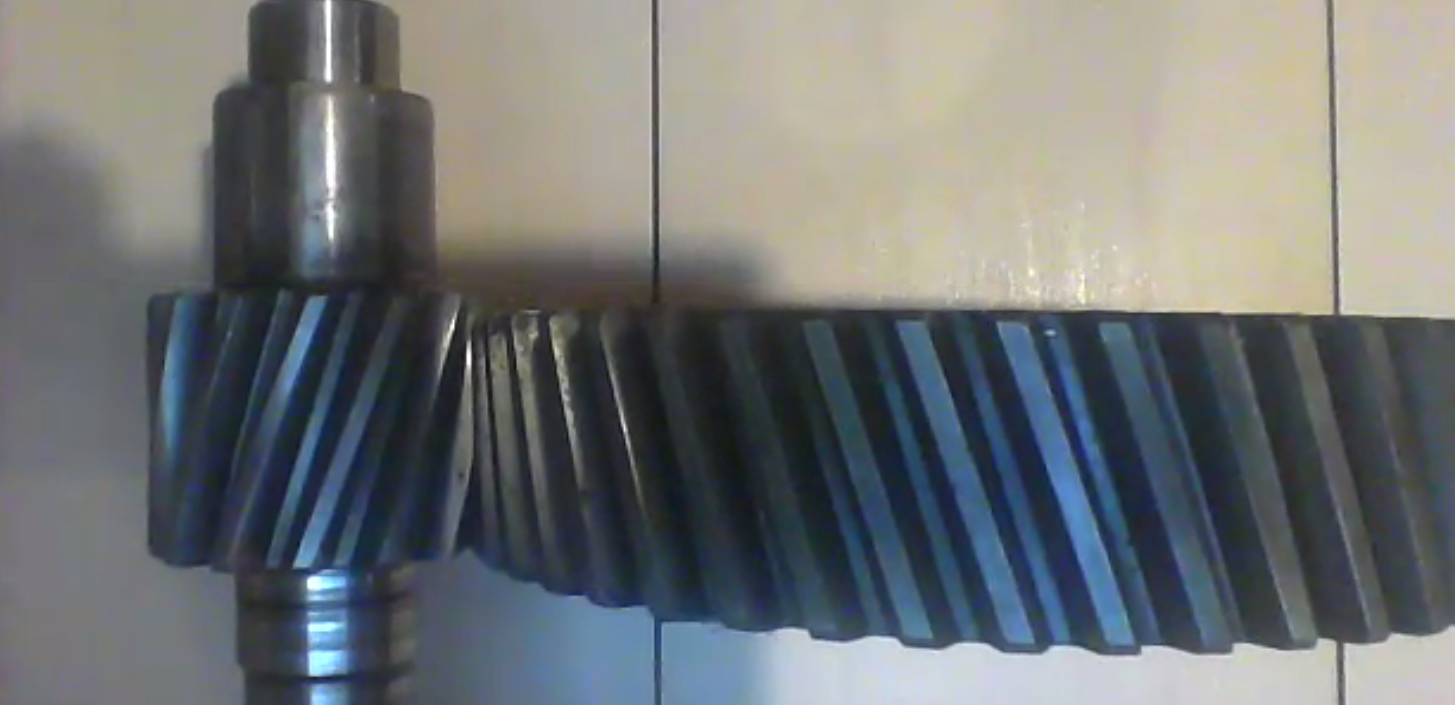

koła zębate szerokość 70mm
Koła zebate 48/14 zębów
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 03.10.2016, 22:06

Tak w ramach ciekawostki.

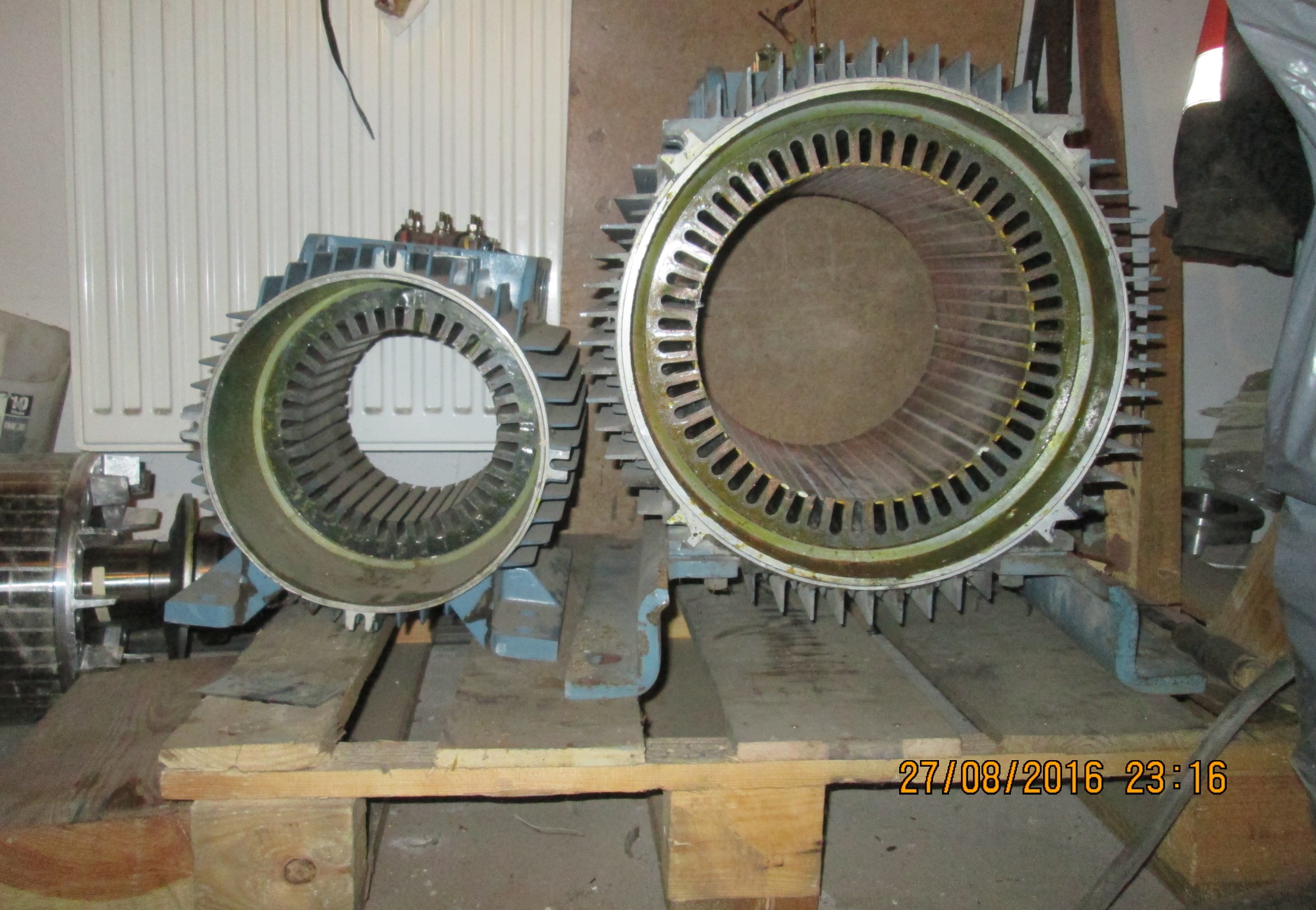

Dwa silniki Asea /Abb w obudowach tego samego typu.
Jeden dwubiegowy 10/2,2 KW 1440/720 obrotów
Drugi wolnoobrotowy 30kw 725 obrotów.
Różnica w wadze wirników skromne 100kg :)
Załączniki
Porównanie 10 i 30kw.JPG
stojany

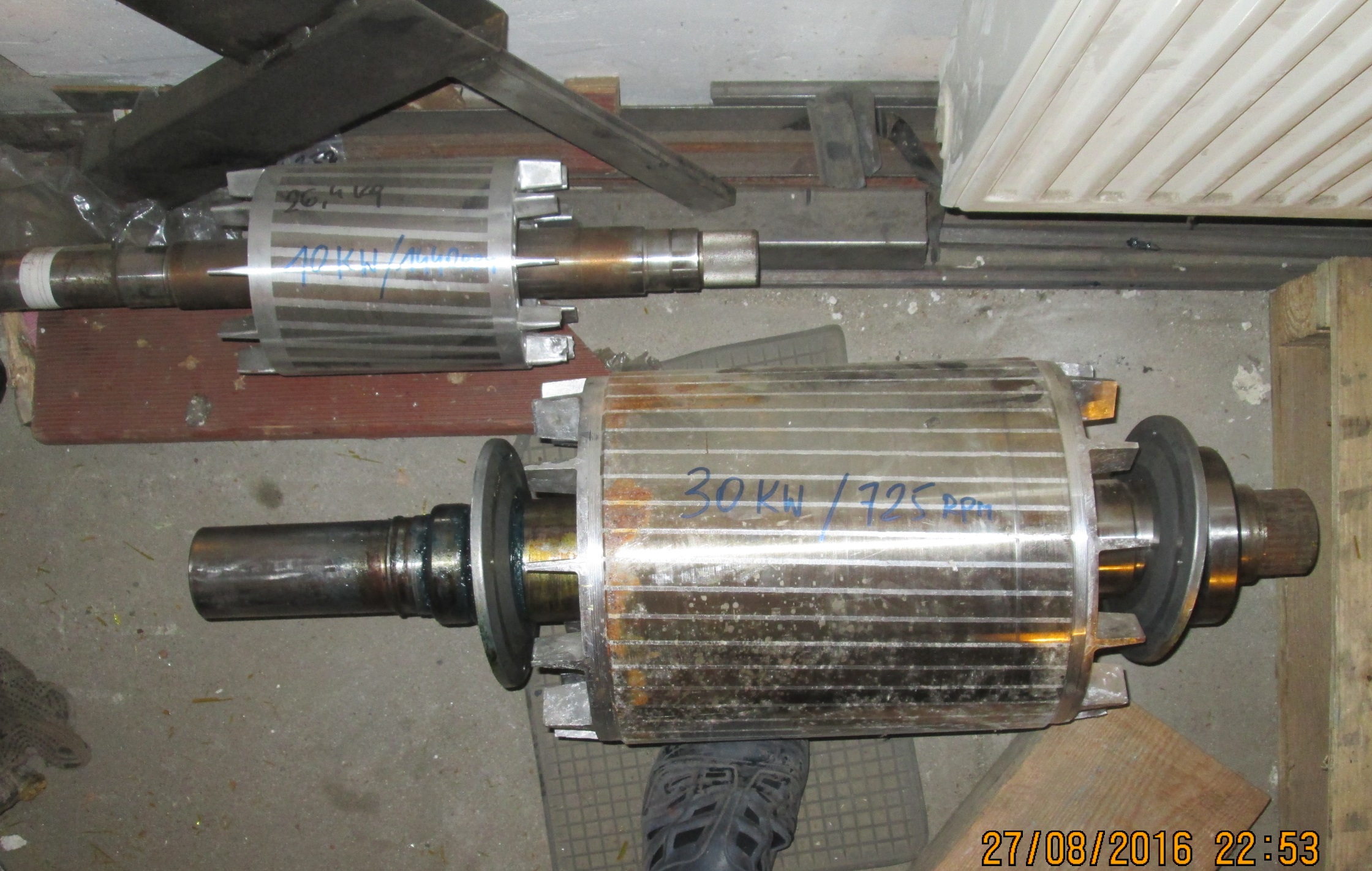

porównanie 10 i 30 kw.JPG
wirniki
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 30.10.2016, 23:14

W międzyczasie doszły plany na śmigło średnicy 10m ze strony Warlock.
Przyznam ,że trochę mi się nie podobają bo kąty narzucane wypadają bardzo niskiej wartości.
Co prawda Tsr 8 dla tak dużego śmigła jest bardzo duże ale obniżając je wychodziły straszne kulfony :)

Przykładowe kąty najszerszej i najwęższej sekcji dla róznych TSR według powyzszej strony
TSR najwęższa najszersza
5,5 0,91 16 stopni
6,0 0,34 14,32
6,5 -0,14 12,87
7,0 -0,56 11,61
7,5 -0,92 10,50
8,0 -1,2 9,5

Poniżej wykaz moich 36 sekcji dla średnicy 10m i tsr 8 .
Zerknijcie okiem :)

Wind Turbine Blade Generator v12.10.16

Wind turbine 10m
10 m/s
14.4 kW
153 RPM

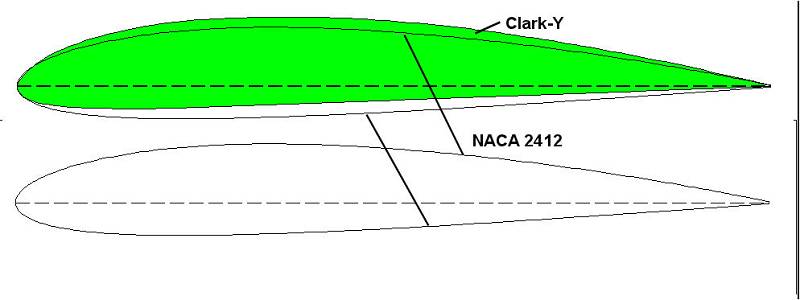

NACA2412 Aerofoil Cross Section

Section 120 - Radius 5000 mm. [Chord: 172 mm, -1.2 degrees]
Section 117 - Radius 4875 mm. [Chord: 176 mm, -1.1 degrees]
Section 114 - Radius 4750 mm. [Chord: 181 mm, -1 degrees]
Section 111 - Radius 4625 mm. [Chord: 185 mm, -0.9 degrees]
Section 108 - Radius 4500 mm. [Chord: 191 mm, -0.7 degrees]
Section 105 - Radius 4375 mm. [Chord: 196 mm, -0.6 degrees]
Section 102 - Radius 4250 mm. [Chord: 202 mm, -0.4 degrees]
Section 99 - Radius 4125 mm. [Chord: 208 mm, -0.2 degrees]
Section 96 - Radius 4000 mm. [Chord: 214 mm, -0.1 degrees]
Section 93 - Radius 3875 mm. [Chord: 221 mm, 0.1 degrees]
Section 90 - Radius 3750 mm. [Chord: 229 mm, 0.3 degrees]
Section 87 - Radius 3625 mm. [Chord: 237 mm, 0.6 degrees]
Section 84 - Radius 3500 mm. [Chord: 245 mm, 0.8 degrees]
Section 81 - Radius 3375 mm. [Chord: 254 mm, 1 degrees]
Section 78 - Radius 3250 mm. [Chord: 264 mm, 1.3 degrees]
Section 75 - Radius 3125 mm. [Chord: 275 mm, 1.6 degrees]
Section 72 - Radius 3000 mm. [Chord: 286 mm, 1.9 degrees]
Section 69 - Radius 2875 mm. [Chord: 298 mm, 2.2 degrees]
Section 66 - Radius 2750 mm. [Chord: 312 mm, 2.6 degrees]
Section 63 - Radius 2625 mm. [Chord: 327 mm, 3 degrees]
Section 60 - Radius 2500 mm. [Chord: 343 mm, 3.5 degrees]
Section 57 - Radius 2375 mm. [Chord: 361 mm, 4 degrees]
Section 54 - Radius 2250 mm. [Chord: 381 mm, 4.5 degrees]
Section 51 - Radius 2125 mm. [Chord: 404 mm, 5.1 degrees]
Section 48 - Radius 2000 mm. [Chord: 429 mm, 5.8 degrees]
Section 45 - Radius 1875 mm. [Chord: 458 mm, 6.5 degrees]
Section 42 - Radius 1750 mm. [Chord: 490 mm, 7.4 degrees]
Section 39 - Radius 1625 mm. [Chord: 528 mm, 8.4 degrees]
Section 36 - Radius 1500 mm. [Chord: 572 mm, 9.5 degrees]
Section 33 - Radius 1375 mm. [Chord: 531 mm, 8.3 degrees]
Section 30 - Radius 1250 mm. [Chord: 490 mm, 7.1 degrees]
Section 27 - Radius 1125 mm. [Chord: 449 mm, 5.9 degrees]
Section 24 - Radius 1000 mm. [Chord: 408.6 mm, 4.8 degrees]
Section 21 - Radius 875 mm. [Chord: 368 mm, 3.6 degrees]
Section 18 - Radius 750 mm. [Chord: 327 mm, 2.4 degrees]
Section 15 - Radius 625 mm. [Chord: 286 mm, 1.2 degrees]
Section 12 - Radius 500 mm. [Chord: 286 mm, 0 degrees]

Dodatkowo próbowałem trochę podziałać programem wiatrak ,ale łopaty o szerokościach powyżej 100 cm jakie tam wychodzą to jakieś kpiny.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Waldemar Pachoł » 31.10.2016, 7:57

Brus78 napisał(a):Dodatkowo próbowałem trochę podziałać programem wiatrak ,ale łopaty o szerokościach powyżej 100 cm jakie tam wychodzą to jakieś kpiny.

Zmień kryteria obliczeń z max doskonałości na np. max moment lub określoną szerokość.
Dla momentu masz już z automatu szerokość łopatki 465mm, z tym, że Pmax=17,700kW jest przy n=300obr/min.
A przy określonej szerokości i obrysie trapezowym: łopata 400mm, Pmax=16,258kW przy n=221obr/min.

Zmiana Z=6 i obrys trapez 400mm/200mm daje Pmax=19,750kW przy n=248obr/min.
Przy Z=4,5 obrys trapez 400mm/200mm Pmax=14,195kW przy n=198obr/min, ale moc 10kW jest już od 110obr/min

...dlatego zastanowiłbym się nad niższym Z.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 31.10.2016, 18:20

Dzięki Waldku.
Twoje uwagi są bardzo cenne.
Napisałem tego posta właśnie z powodu moich wątpliwości.
Moim celem jest uzyskanie 100 - 110 realnych obrotów śmigła przy wietrze 10m/s
W takim układzie uwzględniając planowane przełożenie prądnica uzyska około 350 obrotów..
Co do samych narzucanych kątów to tym jakoś zbytnio się nie przejmuję. Tak czy tak piasta ,którą planuje będzie miała zmienny kąt łopat.
Zgadzam się z Tobą w kwestii Z. Jest zdecydowanie za wysokie.
Spróbowałem wrzucić na Warlocka łopaty dla Z 5,5 to najniższe tam dostępne.
Szerokość najszerszej sekcji 1210mm zaś najwęższej 363mm na czubku łopaty. Kąty 16 stopni oraz 0,91 stopnia.Niestety nie ma tam możliwości zmiany szerokości

Według mnie łopata ta nie powinna przekroczyć 70cm w najszerszym miejscu oraz 25cm w najwęższym.
Myślę nad wykorzystaniem tego projektu co mam ale narzuceniu innych kątów.

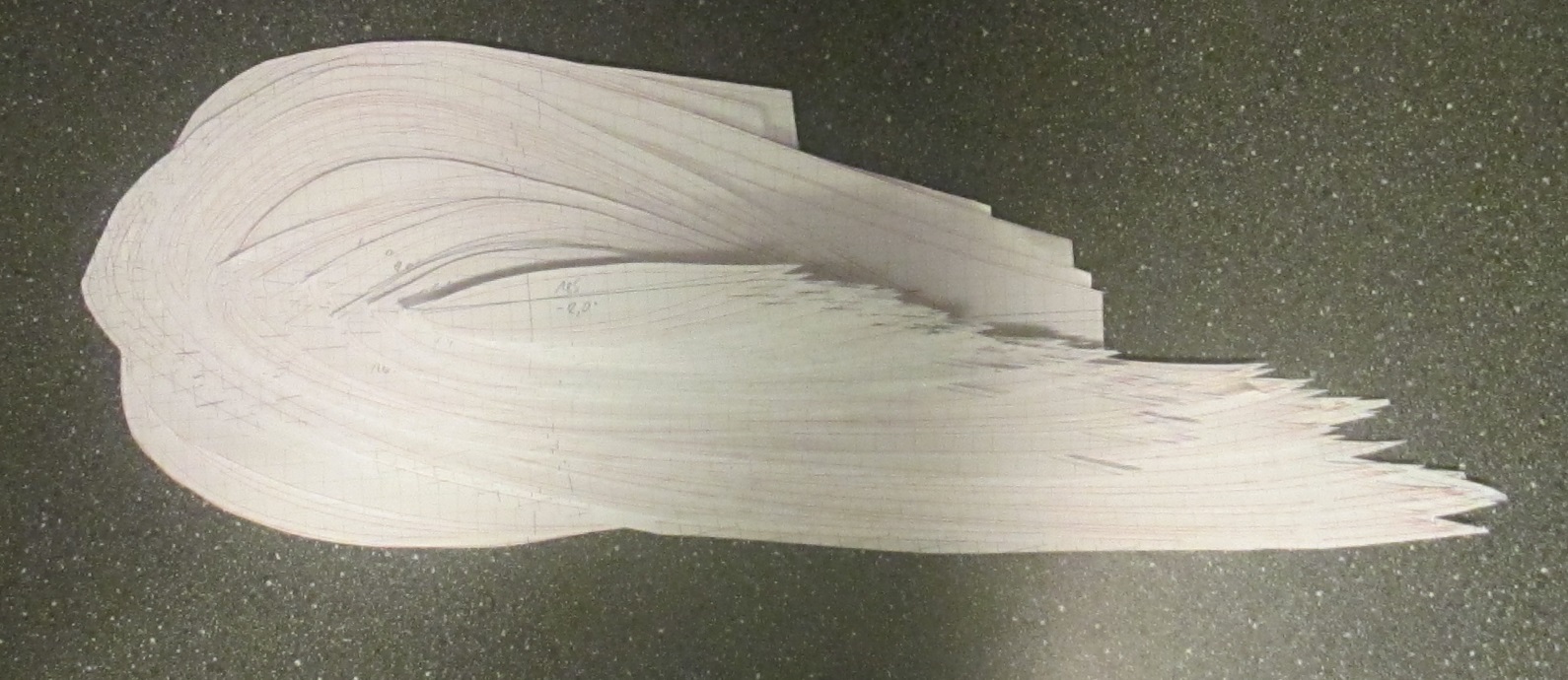

Mogę też wydrukować ten projekt w powiększeniu np 110% ,a kąty skorygować na szablonach np według programu wiatrak.

Czy masz jakieś sugestie? Chciałbym się po mału brać za śmigło. W pracy mamy dużą drukarkę do projektów więc pewnie da radę wydrukować.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Waldemar Pachoł » 31.10.2016, 19:45

Przy Z 4,5 odbierasz 33% mocy wiatru. Przy 5,5 nadal powyżej 31%. Przy Z=8 poniżej 5%.
Wrzuciłem taką łopatę:
średnica 10m ClarkY, Z=5,5.
na odległości od osi 1000mm, szerokość łopaty 500mm, kąt: 28,3
na odległości 5000mm szerokość łopaty 200mm, kąt: -1,27.
teraz ciekawostki:
10kW jest od 89 obr na minutę.
górka mocy łagodna przy 239 obr/min. moc 20,805kW
Max moment przy117obr/min 1051Nm.

ta sama łopata ale z Twoimi założeniami:
średnica 10m (ale) ClarkY, Z=5,5.
na odległości od osi 1000mm, szerokość łopaty 700mm, kąt: 28,3
na odległości 5000mm szerokość łopaty 250mm, kąt: -1,27.
10kW jest od 69 obr na minutę.
górka mocy bardziej ostra i przy 197 obr/min. moc 21,111kW
Max moment przy119obr/min 1351Nm (15kW). Wyszedł ładny potworek.

Co do sugestii to trudno coś sugerować. To duże śmigło i ma możliwości, a zachowując kąty trudno coś skopać.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 31.10.2016, 20:26

Widzę ,że masz ten program w jednym palcu :)
Dla mnie pomimo kilku podejść to nadal czarna magia .

Kontaktowałem się z kolegą Przemkiem z innego forum.
On ma śmigło około 8 metrów średnicy. szerokość jego łopaty w najszerszym miejscu 580mm a w najwęższym 210mm.
Śmigło realnie osiaga 120 obrotów a jest liczone na 130.
Planując śmigło trochę się tym sugerowałem.

Dziękuję Ci za pomoc.
Jak pewnie zauważyłeś mój projekt wypluty przez warlocka podaje wymiary:
572mm najszersze miejsce w odległości 1500mm od osi
172mm najwęższe miejsce w odległości 5000mm od osi

Ja osobiście skłaniam się do tego żeby te szerokości zwiększyć o 10%
W takim układzie najszersza część łopaty byłaby 630 natomiast najwęższa zaokraglając 190mm
Czy mógłbys jeszcze przeliczyć taką łopatę dla Z 5,5 ?
Jeśli dałbyś radę chciałbym zobaczyć wykaz kątów jakie wypluje Wiatrak. Z góry dzięki.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Waldemar Pachoł » 01.11.2016, 11:57

Z=5,5, średnica 10m
630mm najszersze miejsce w odległości 1500mm od osi, kąt 17,45
190mm najwęższe miejsce w odległości 5000mm od osi, kąt -1,27
moc 10kW od 84obr/min.
moc 18,7kW przy 169obr/min,
max Moment 1141Nm (13,3kW) przy 111obr/min.

Kod: Zaznacz cały
Prędkość wiatru                     10.000 [m/s]
Prędkość wiatru w kole wiatrowym     6.660 [m/s] (0.666*Prędkość wiatru)
Prędkość wiatru za kołem wiatrowym   3.330 [m/s] (0.333*Prędkość wiatru)
Temperatura powietrza                   15 [°C]
Ciśnienie powietrza                 101325 [Pa]
Gęstość powietrza                    1.226 [kg/m^3]
Liczba łopat wirnika                     3
Średnica zewnętrzna                 10.000 [m]
Średnica wewnętrzna                  3.000 [m]
Prędkość obrotowa                  105.042 [obr/min]
Wyróżnik szybkobieżności             5.500
Wybrany profil                     Z:\home\groszek\Pulpit\wiatrak\Cxy\ClarkY płasko-wypukły Re 156 000 Lambda 6.Cxy
  Lp.       Cx        Cy        alfa [°]
   1      0.0360   -0.1700     -8.20
   2      0.0313   -0.1272     -7.50
   3      0.0281   -0.0960     -7.00
   4      0.0253   -0.0637     -6.50
   5      0.0230   -0.0300     -6.00
   6      0.0212    0.0055     -5.50
   7      0.0198    0.0416     -5.00
   8      0.0188    0.0769     -4.50
   9      0.0180    0.1100     -4.00
  10      0.0175    0.1404     -3.50
  11      0.0173    0.1696     -3.00
  12      0.0174    0.1997     -2.50
  13      0.0180    0.2400     -1.90
  14      0.0187    0.2713     -1.50
  15      0.0200    0.3143     -1.00
  16      0.0215    0.3584     -0.50
  17      0.0230    0.4000      0.00
  18      0.0245    0.4369      0.50
  19      0.0261    0.4710      1.00
  20      0.0279    0.5047      1.50
  21      0.0300    0.5400      2.00
  22      0.0325    0.5788      2.50
  23      0.0355    0.6199      3.00
  24      0.0387    0.6611      3.50
  25      0.0420    0.7000      4.00
  26      0.0453    0.7353      4.50
  27      0.0486    0.7683      5.00
  28      0.0522    0.8005      5.50
  29      0.0570    0.8400      6.10
  30      0.0607    0.8678      6.50
  31      0.0659    0.9037      7.00
  32      0.0715    0.9394      7.50
  33      0.0780    0.9800      8.10
  34      0.0820    1.0049      8.50
  35      0.0867    1.0337      9.00
  36      0.0911    1.0604      9.50
  37      0.0960    1.0900     10.10
  38      0.0991    1.1086     10.50
  39      0.1029    1.1310     11.00
  40      0.1069    1.1531     11.50
  41      0.1120    1.1800     12.10
  42      0.1158    1.1984     12.50
  43      0.1212    1.2200     13.00
  44      0.1271    1.2376     13.50
  45      0.1350    1.2500     14.10
  46      0.1406    1.2516     14.50
  47      0.1480    1.2475     15.00
  48      0.1556    1.2387     15.50
  49      0.1650    1.2250     16.10
Maksymalna doskonałość (Cy/Cx)      18.087
Kąt maksymalnej doskonałości          1.44 [°]
Cx maksymalnej doskonałości         0.0277
Cy maksymalnej doskonałości         0.5003
Wybrano opcje trapezowego obrysu łopatki:
  szerokość dla średnicy wewnętrznej   0.630
  szerokość dla średnicy zewnętrznej   0.190
Dane kształtu łopatki i prędkości w zależności od promienia:
Promień [m] Szerokość łopatki [m] Kąt zaklinowania [°] Kąt natarcia [°] Kąt prędkości względnej [°] Prędkość względna [m/s] Prędkość obwodowa [m/s]
  1.5000          0.6300                17.446                13.77            31.22                      19.294                  16.500
  1.5350          0.6256                16.878                13.76            30.64                      19.624                  16.885
  1.5700          0.6212                16.328                13.74            30.07                      19.956                  17.270
  1.6050          0.6168                15.796                13.73            29.53                      20.290                  17.655
  1.6400          0.6124                15.282                13.72            29.00                      20.626                  18.040
  1.6750          0.6080                14.786                13.70            28.49                      20.964                  18.425
  1.7100          0.6036                14.305                13.69            28.00                      21.303                  18.810
  1.7450          0.5992                14.005                13.51            27.52                      21.644                  19.195
  1.7800          0.5948                13.792                13.26            27.05                      21.986                  19.580
  1.8150          0.5904                13.553                13.05            26.61                      22.329                  19.965
  1.8500          0.5860                13.310                12.86            26.17                      22.674                  20.350
  1.8850          0.5816                13.066                12.68            25.75                      23.020                  20.735
  1.9200          0.5772                12.819                12.52            25.34                      23.368                  21.120
  1.9550          0.5728                12.580                12.36            24.94                      23.716                  21.505
  1.9900          0.5684                12.345                12.21            24.55                      24.066                  21.890
  2.0250          0.5640                12.115                12.06            24.18                      24.417                  22.275
  2.0600          0.5596                11.894                11.92            23.81                      24.768                  22.660
  2.0950          0.5552                11.679                11.78            23.46                      25.121                  23.045
  2.1300          0.5508                11.469                11.64            23.11                      25.475                  23.430
  2.1650          0.5464                11.264                11.51            22.78                      25.829                  23.815
  2.2000          0.5420                11.063                11.39            22.45                      26.185                  24.200
  2.2350          0.5376                10.865                11.27            22.13                      26.541                  24.585
  2.2700          0.5332                10.671                11.15            21.83                      26.898                  24.970
  2.3050          0.5288                10.480                11.04            21.52                      27.256                  25.355
  2.3400          0.5244                10.291                10.94            21.23                      27.614                  25.740
  2.3750          0.5200                10.103                10.84            20.95                      27.973                  26.125
  2.4100          0.5156                 9.917                10.75            20.67                      28.333                  26.510
  2.4450          0.5112                 9.733                10.66            20.40                      28.694                  26.895
  2.4800          0.5068                 9.550                10.58            20.13                      29.055                  27.280
  2.5150          0.5024                 9.369                10.50            19.87                      29.417                  27.665
  2.5500          0.4980                 9.188                10.43            19.62                      29.779                  28.050
  2.5850          0.4936                 9.009                10.37            19.38                      30.142                  28.435
  2.6200          0.4892                 8.829                10.31            19.14                      30.506                  28.820
  2.6550          0.4848                 8.651                10.25            18.90                      30.870                  29.205
  2.6900          0.4804                 8.474                10.20            18.67                      31.234                  29.590
  2.7250          0.4760                 8.297                10.15            18.45                      31.599                  29.975
  2.7600          0.4716                 8.120                10.11            18.23                      31.965                  30.360
  2.7950          0.4672                 7.944                10.07            18.02                      32.330                  30.745
  2.8300          0.4628                 7.767                10.04            17.81                      32.697                  31.130
  2.8650          0.4584                 7.591                10.01            17.60                      33.064                  31.515
  2.9000          0.4540                 7.415                 9.99            17.41                      33.431                  31.900
  2.9350          0.4496                 7.239                 9.97            17.21                      33.798                  32.285
  2.9700          0.4452                 7.063                 9.96            17.02                      34.166                  32.670
  3.0050          0.4408                 6.887                 9.95            16.83                      34.535                  33.055
  3.0400          0.4364                 6.710                 9.94            16.65                      34.903                  33.440
  3.0750          0.4320                 6.533                 9.94            16.47                      35.272                  33.825
  3.1100          0.4276                 6.355                 9.94            16.29                      35.642                  34.210
  3.1450          0.4232                 6.177                 9.95            16.12                      36.011                  34.595
  3.1800          0.4188                 5.998                 9.96            15.95                      36.381                  34.980
  3.2150          0.4144                 5.817                 9.97            15.79                      36.752                  35.365
  3.2500          0.4100                 5.636                 9.99            15.63                      37.122                  35.750
  3.2850          0.4056                 5.453                10.02            15.47                      37.493                  36.135
  3.3200          0.4012                 5.269                10.04            15.31                      37.864                  36.520
  3.3550          0.3968                 5.083                10.08            15.16                      38.236                  36.905
  3.3900          0.3924                 4.895                10.12            15.01                      38.608                  37.290
  3.4250          0.3880                 4.704                10.16            14.87                      38.980                  37.675
  3.4600          0.3836                 4.512                10.21            14.72                      39.352                  38.060
  3.4950          0.3792                 4.316                10.26            14.58                      39.724                  38.445
  3.5300          0.3748                 4.119                10.32            14.44                      40.097                  38.830
  3.5650          0.3704                 3.918                10.39            14.31                      40.470                  39.215
  3.6000          0.3660                 3.714                10.46            14.17                      40.843                  39.600
  3.6350          0.3616                 3.506                10.53            14.04                      41.216                  39.985
  3.6700          0.3572                 3.295                10.62            13.91                      41.590                  40.370
  3.7050          0.3528                 3.079                10.71            13.79                      41.964                  40.755
  3.7400          0.3484                 2.860                10.80            13.66                      42.338                  41.140
  3.7750          0.3440                 2.637                10.90            13.54                      42.712                  41.525
  3.8100          0.3396                 2.409                11.01            13.42                      43.087                  41.910
  3.8450          0.3352                 2.175                11.13            13.30                      43.461                  42.295
  3.8800          0.3308                 1.937                11.25            13.19                      43.836                  42.680
  3.9150          0.3264                 1.695                11.38            13.07                      44.211                  43.065
  3.9500          0.3220                 1.448                11.51            12.96                      44.586                  43.450
  3.9850          0.3176                 1.196                11.65            12.85                      44.961                  43.835
  4.0200          0.3132                 0.940                11.80            12.74                      45.337                  44.220
  4.0550          0.3088                 0.679                11.96            12.64                      45.712                  44.605
  4.0900          0.3044                 0.414                12.12            12.53                      46.088                  44.990
  4.1250          0.3000                 0.146                12.28            12.43                      46.464                  45.375
  4.1600          0.2956                -0.087                12.41            12.33                      46.840                  45.760
  4.1950          0.2912                -0.166                12.39            12.23                      47.216                  46.145
  4.2300          0.2868                -0.241                12.37            12.13                      47.592                  46.530
  4.2650          0.2824                -0.318                12.35            12.03                      47.969                  46.915
  4.3000          0.2780                -0.392                12.33            11.94                      48.346                  47.300
  4.3350          0.2736                -0.463                12.31            11.84                      48.722                  47.685
  4.3700          0.2692                -0.534                12.29            11.75                      49.099                  48.070
  4.4050          0.2648                -0.604                12.27            11.66                      49.476                  48.455
  4.4400          0.2604                -0.673                12.24            11.57                      49.853                  48.840
  4.4750          0.2560                -0.742                12.23            11.48                      50.230                  49.225
  4.5100          0.2516                -0.809                12.21            11.40                      50.608                  49.610
  4.5450          0.2472                -0.874                12.19            11.31                      50.985                  49.995
  4.5800          0.2428                -0.939                12.17            11.23                      51.363                  50.380
  4.6150          0.2384                -0.828                11.97            11.14                      51.741                  50.765
  4.6500          0.2340                -0.872                11.93            11.06                      52.118                  51.150
  4.6850          0.2296                -0.914                11.90            10.98                      52.496                  51.535
  4.7200          0.2252                -0.954                11.86            10.90                      52.874                  51.920
  4.7550          0.2208                -0.994                11.82            10.82                      53.252                  52.305
  4.7900          0.2164                -1.038                11.78            10.75                      53.631                  52.690
  4.8250          0.2120                -1.076                11.75            10.67                      54.009                  53.075
  4.8600          0.2076                -1.118                11.71            10.60                      54.387                  53.460
  4.8950          0.2032                -1.157                11.68            10.52                      54.766                  53.845
  4.9300          0.1988                -1.194                11.64            10.45                      55.144                  54.230
  4.9650          0.1944                -1.235                11.61            10.38                      55.523                  54.615
  5.0000          0.1900                -1.271                11.58            10.30                      55.902                  55.000
Dane sił występujących na łopatce w zależności od promienia:
Promień [m] Wycinek łopaty (dług.*szer.)      Fa [N]    Fy [N]    Fx [N]    Fobw [N]  Fos [N]   Fnap [N]  Fham [N]
     1.518         0.035 * 0.628               6.380     6.345     0.666     2.690     5.785     3.261     0.571
     1.553         0.035 * 0.623               6.551     6.515     0.683     2.703     5.967     3.292     0.589
     1.588         0.035 * 0.619               6.724     6.687     0.700     2.716     6.151     3.323     0.607
     1.623         0.035 * 0.615               6.898     6.861     0.717     2.728     6.336     3.354     0.626
     1.658         0.035 * 0.610               7.074     7.036     0.735     2.739     6.522     3.384     0.644
     1.692         0.035 * 0.606               7.252     7.213     0.752     2.750     6.710     3.413     0.663
     1.728         0.035 * 0.601               2.980     2.976     0.165     1.240     2.710     1.386     0.146
     1.763         0.035 * 0.597               7.558     7.519     0.766     2.766     7.033     3.447     0.681
     1.798         0.035 * 0.593               7.689     7.650     0.767     2.768     7.173     3.453     0.685
     1.833         0.035 * 0.588               7.819     7.781     0.771     2.767     7.313     3.458     0.691
     1.868         0.035 * 0.584               7.949     7.911     0.775     2.765     7.452     3.463     0.697
     1.903         0.035 * 0.579               8.079     8.041     0.781     2.762     7.592     3.467     0.705
     1.938         0.035 * 0.575               8.209     8.171     0.787     2.758     7.732     3.471     0.713
     1.973         0.035 * 0.571               8.339     8.301     0.794     2.753     7.871     3.475     0.721
     2.007         0.035 * 0.566               8.469     8.431     0.801     2.748     8.011     3.478     0.730
     2.043         0.035 * 0.562               8.600     8.562     0.809     2.743     8.151     3.481     0.739
     2.077         0.035 * 0.557               8.731     8.692     0.816     2.737     8.291     3.485     0.748
     2.112         0.035 * 0.553               8.861     8.823     0.824     2.731     8.430     3.488     0.757
     2.148         0.035 * 0.549               8.992     8.954     0.832     2.724     8.570     3.491     0.766
     2.182         0.035 * 0.544               9.124     9.085     0.840     2.717     8.710     3.493     0.776
     2.217         0.035 * 0.540               9.255     9.216     0.849     2.711     8.849     3.496     0.785
     2.252         0.035 * 0.535               9.387     9.347     0.857     2.704     8.989     3.498     0.795
     2.287         0.035 * 0.531               9.518     9.479     0.866     2.696     9.129     3.501     0.805
     2.322         0.035 * 0.527               9.650     9.611     0.874     2.689     9.268     3.503     0.814
     2.357         0.035 * 0.522               9.783     9.743     0.883     2.681     9.408     3.505     0.824
     2.392         0.035 * 0.518               9.915     9.875     0.892     2.673     9.548     3.507     0.834
     2.428         0.035 * 0.513              10.047    10.007     0.901     2.666     9.687     3.509     0.844
     2.462         0.035 * 0.509              10.180    10.139     0.910     2.657     9.827     3.511     0.854
     2.497         0.035 * 0.505              10.313    10.272     0.920     2.649     9.967     3.513     0.864
     2.533         0.035 * 0.500              10.446    10.404     0.929     2.641    10.106     3.515     0.874
     2.567         0.035 * 0.496              10.579    10.537     0.939     2.632    10.246     3.517     0.885
     2.602         0.035 * 0.491              10.712    10.670     0.948     2.624    10.386     3.519     0.895
     2.637         0.035 * 0.487              10.845    10.803     0.958     2.615    10.525     3.520     0.906
     2.672         0.035 * 0.483              10.979    10.936     0.968     2.606    10.665     3.522     0.916
     2.707         0.035 * 0.478              11.112    11.069     0.978     2.597    10.805     3.523     0.927
     2.742         0.035 * 0.474              11.246    11.202     0.988     2.587    10.944     3.525     0.938
     2.777         0.035 * 0.469              11.380    11.336     0.998     2.578    11.084     3.526     0.949
     2.813         0.035 * 0.465              11.514    11.469     1.008     2.568    11.224     3.528     0.960
     2.847         0.035 * 0.461              11.648    11.603     1.019     2.558    11.363     3.529     0.971
     2.882         0.035 * 0.456              11.782    11.737     1.030     2.548    11.503     3.530     0.982
     2.918         0.035 * 0.452              11.916    11.871     1.041     2.538    11.643     3.531     0.993
     2.952         0.035 * 0.447              12.050    12.004     1.052     2.528    11.782     3.533     1.005
     2.987         0.035 * 0.443              12.185    12.138     1.063     2.517    11.922     3.534     1.017
     3.023         0.035 * 0.439              12.319    12.272     1.074     2.506    12.062     3.535     1.029
     3.057         0.035 * 0.434              12.454    12.406     1.086     2.495    12.201     3.536     1.041
     3.092         0.035 * 0.430              12.589    12.541     1.097     2.484    12.341     3.537     1.053
     3.127         0.035 * 0.425              12.723    12.675     1.109     2.473    12.481     3.538     1.065
     3.162         0.035 * 0.421              12.858    12.809     1.121     2.461    12.620     3.539     1.078
     3.197         0.035 * 0.417              12.993    12.943     1.134     2.449    12.760     3.540     1.091
     3.232         0.035 * 0.412              13.128    13.078     1.146     2.437    12.900     3.541     1.104
     3.267         0.035 * 0.408              13.263    13.212     1.159     2.425    13.039     3.541     1.117
     3.303         0.035 * 0.403              13.398    13.347     1.172     2.412    13.179     3.542     1.130
     3.337         0.035 * 0.399              13.533    13.481     1.186     2.399    13.319     3.543     1.144
     3.372         0.035 * 0.395              13.668    13.616     1.199     2.386    13.458     3.544     1.158
     3.408         0.035 * 0.390              13.803    13.750     1.213     2.373    13.598     3.544     1.172
     3.442         0.035 * 0.386              13.939    13.885     1.227     2.359    13.738     3.545     1.186
     3.477         0.035 * 0.381              14.074    14.019     1.241     2.345    13.877     3.546     1.201
     3.512         0.035 * 0.377              14.210    14.154     1.256     2.331    14.017     3.546     1.216
     3.547         0.035 * 0.373              14.345    14.289     1.271     2.316    14.157     3.547     1.231
     3.582         0.035 * 0.368              14.480    14.423     1.286     2.301    14.296     3.548     1.246
     3.617         0.035 * 0.364              14.616    14.558     1.301     2.286    14.436     3.548     1.262
     3.652         0.035 * 0.359              14.752    14.693     1.317     2.271    14.576     3.549     1.278
     3.688         0.035 * 0.355              14.887    14.827     1.333     2.255    14.715     3.549     1.294
     3.722         0.035 * 0.351              15.023    14.962     1.350     2.238    14.855     3.550     1.311
     3.757         0.035 * 0.346              15.158    15.097     1.367     2.222    14.995     3.550     1.328
     3.793         0.035 * 0.342              15.294    15.231     1.384     2.204    15.134     3.550     1.346
     3.827         0.035 * 0.337              15.430    15.366     1.402     2.187    15.274     3.551     1.364
     3.862         0.035 * 0.333              15.566    15.501     1.420     2.169    15.414     3.551     1.382
     3.898         0.035 * 0.329              15.701    15.635     1.439     2.150    15.553     3.552     1.401
     3.932         0.035 * 0.324              15.837    15.770     1.459     2.131    15.693     3.552     1.421
     3.967         0.035 * 0.320              15.973    15.904     1.479     2.111    15.833     3.552     1.441
     4.003         0.035 * 0.315              16.109    16.039     1.499     2.090    15.972     3.552     1.462
     4.037         0.035 * 0.311              16.244    16.173     1.521     2.069    16.112     3.553     1.484
     4.072         0.035 * 0.307              16.380    16.307     1.544     2.046    16.252     3.553     1.507
     4.108         0.035 * 0.302              16.516    16.441     1.567     2.023    16.391     3.553     1.530
     4.142         0.035 * 0.298              16.651    16.575     1.592     1.998    16.531     3.553     1.555
     4.177         0.035 * 0.293              16.694    16.617     1.599     1.971    16.577     3.533     1.562
     4.213         0.035 * 0.289              16.694    16.618     1.597     1.944    16.581     3.505     1.561
     4.247         0.035 * 0.285              16.687    16.611     1.595     1.917    16.577     3.476     1.560
     4.282         0.035 * 0.280              16.675    16.599     1.592     1.889    16.568     3.447     1.557
     4.318         0.035 * 0.276              16.658    16.582     1.589     1.862    16.554     3.417     1.555
     4.352         0.035 * 0.271              16.635    16.559     1.585     1.834    16.533     3.386     1.552
     4.387         0.035 * 0.267              16.603    16.528     1.581     1.806    16.505     3.353     1.548
     4.423         0.035 * 0.263              16.568    16.492     1.576     1.777    16.472     3.321     1.544
     4.457         0.035 * 0.258              16.525    16.450     1.570     1.749    16.432     3.287     1.539
     4.492         0.035 * 0.254              16.476    16.402     1.564     1.720    16.386     3.253     1.533
     4.528         0.035 * 0.249              16.421    16.347     1.558     1.691    16.334     3.218     1.527
     4.563         0.035 * 0.245              16.358    16.284     1.550     1.662    16.273     3.182     1.521
     4.597         0.035 * 0.241              16.186    16.114     1.522     1.632    16.104     3.126     1.494
     4.632         0.035 * 0.236              16.100    16.029     1.512     1.603    16.020     3.087     1.484
     4.668         0.035 * 0.232              16.006    15.935     1.501     1.573    15.928     3.046     1.473
     4.702         0.035 * 0.227              15.906    15.836     1.489     1.544    15.831     3.006     1.462
     4.737         0.035 * 0.223              15.799    15.730     1.477     1.514    15.727     2.964     1.450
     4.773         0.035 * 0.219              15.689    15.620     1.464     1.484    15.618     2.923     1.439
     4.807         0.035 * 0.214              15.569    15.501     1.451     1.454    15.501     2.880     1.426
     4.842         0.035 * 0.210              15.441    15.374     1.437     1.424    15.376     2.837     1.412
     4.878         0.035 * 0.205              15.310    15.244     1.423     1.394    15.247     2.793     1.399
     4.912         0.035 * 0.201              15.171    15.106     1.408     1.364    15.110     2.749     1.385
     4.947         0.035 * 0.197              15.023    14.958     1.393     1.333    14.963     2.703     1.370
     4.983         0.035 * 0.192              14.870    14.806     1.377     1.303    14.813     2.658     1.355
Siła osiowa od całego koła wiatrowego sumFos =3711.570 [N]
Dane momentu i mocy wiatraka w zależności od prędkości obrotowej:
Prędkość obrotowa [obr/min] Wyróżnik szybkobieżności       Moc [W]   Moment [Nm]
        96.687                       5.063                11362.555  1122.224
        97.417                       5.101                11474.456  1124.785
        98.147                       5.139                11584.103  1127.089
        98.877                       5.177                11691.714  1129.162
        99.606                       5.215                11797.521  1131.032
       100.336                       5.254                11901.504  1132.701
       101.066                       5.292                12003.717  1134.178
       101.796                       5.330                12104.245  1135.477
       102.526                       5.368                12203.011  1136.593
       103.256                       5.406                12300.364  1137.562
       103.986                       5.445                12396.379  1138.395
       104.715                       5.483                12491.151  1139.102
       105.445                       5.521                12584.593  1139.681
       106.175                       5.559                12676.796  1140.139
       106.905                       5.598                12768.119  1140.512
       107.635                       5.636                12858.567  1140.803
       108.365                       5.674                12948.233  1141.021
       109.095                       5.712                13037.262  1141.181
       109.825                       5.750                13125.530  1141.271
       110.554                       5.789                13213.065  1141.298
       111.284                       5.827                13300.077  1141.279
       112.014                       5.865                13386.451  1141.206
       112.744                       5.903                13472.277  1141.088
       113.474                       5.941                13557.709  1140.938
       114.204                       5.980                13642.718  1140.755
       114.934                       6.018                13727.247  1140.533
       115.663                       6.056                13811.303  1140.276
       116.393                       6.094                13894.843  1139.980
       117.123                       6.133                13977.884  1139.646
       117.853                       6.171                14060.447  1139.278
       118.583                       6.209                14142.555  1138.878
       119.313                       6.247                14224.214  1138.447
       120.043                       6.285                14305.431  1137.986
       120.772                       6.324                14386.191  1137.495
       121.502                       6.362                14466.484  1136.973
       122.232                       6.400                14546.325  1136.421
       122.962                       6.438                14625.710  1135.840
       123.692                       6.476                14704.626  1135.231
       124.422                       6.515                14783.097  1134.594
       125.152                       6.553                14861.147  1133.933
       125.881                       6.591                14938.728  1133.243
       126.611                       6.629                15015.839  1132.527
       127.341                       6.668                15092.502  1131.784
       128.071                       6.706                15168.719  1131.017
       128.801                       6.744                15244.447  1130.222
       129.531                       6.782                15319.691  1129.401
       130.261                       6.820                15394.504  1128.558
       130.991                       6.859                15468.876  1127.692
       131.720                       6.897                15542.777  1126.801
       132.450                       6.935                15616.192  1125.885
       133.180                       6.973                15689.178  1124.947
       133.910                       7.012                15761.765  1123.992
       134.640                       7.050                15833.951  1123.019
       135.370                       7.088                15905.703  1122.026
       136.100                       7.126                15977.048  1121.014
       136.829                       7.164                16047.995  1119.986
       137.559                       7.203                16118.619  1118.946
       138.289                       7.241                16188.929  1117.896
       139.019                       7.279                16258.940  1116.836
       139.749                       7.317                16328.651  1115.767
       140.479                       7.355                16398.059  1114.688
       141.209                       7.394                16467.172  1113.600
       141.938                       7.432                16536.016  1112.505
       142.668                       7.470                16604.607  1111.405
       143.398                       7.508                16672.869  1110.294
       144.128                       7.547                16740.830  1109.174
       144.858                       7.585                16808.480  1108.046
       145.588                       7.623                16875.832  1106.908
       146.318                       7.661                16942.918  1105.765
       147.047                       7.699                17009.707  1104.614
       147.777                       7.738                17076.211  1103.456
       148.507                       7.776                17142.359  1102.286
       149.237                       7.814                17208.084  1101.101
       149.967                       7.852                17273.396  1099.901
       150.697                       7.890                17338.281  1098.686
       151.427                       7.929                17402.744  1097.454
       152.157                       7.967                17466.748  1096.208
       152.886                       8.005                17530.283  1094.943
       153.616                       8.043                17593.342  1093.661
       154.346                       8.082                17655.816  1092.354
       155.076                       8.120                17717.623  1091.019
       155.806                       8.158                17778.742  1089.654
       156.536                       8.196                17839.217  1088.262
       157.266                       8.234                17899.021  1086.844
       157.995                       8.273                17958.150  1085.397
       158.725                       8.311                18016.537  1083.919
       159.455                       8.349                18074.199  1082.410
       160.185                       8.387                18131.055  1080.868
       160.915                       8.425                18187.020  1079.286
       161.645                       8.464                18242.076  1077.666
       162.375                       8.502                18296.229  1076.006
       163.104                       8.540                18349.449  1074.307
       163.834                       8.578                18401.752  1072.570
       164.564                       8.617                18453.113  1070.794
       165.294                       8.655                18503.512  1068.977
       166.024                       8.693                18552.967  1067.122
       166.754                       8.731                18601.541  1065.233
       167.484                       8.769                18649.316  1063.315
       168.214                       8.808                18696.240  1061.365
       168.943                       8.846                18742.316  1059.384
Wymiary trapezowego steru kierunkowego
Podstawa 1:                        a = 1.750 [m]
Podstawa 2:                        b = 3.500 [m]
Wysokość:                          h = 4.000 [m]
Odległość steru od pionowej
osi obrotu (masztu,wieży):         l =10.000 [m]
Wymiary silnika nastawczego
Średnica:                          D'= 0.30·D =  3.000 [m]
Liczba łopat:                      6
Wymiary trapezowej łopatki silnika nastawczego:
Kąt zklinowania łopatki:           30°
Podstawa zewnętrzna:               a =  1.000 [m]
Podstawa wewnętrzna:               b =  0.500 [m]
Wysokość (długość łopatki):        h =  1.000 [m]
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 02.11.2016, 18:07

Dzięki wielkie za pomoc Waldku.
Podiąłem decyzję o wydrukowaniu projektu w skali 110%
Po wydrukowaniu mam zamiar narzucić kąty podane przez ciebie w taki sposób żeby pasowały do tych wskazanych przez Program Wiatrak.
Dokładnie analizuję kąty a raczej ich róznice według 2 źródeł.
Co dla mnie dziwne
Program wiatrak pokazuje kąt końca łopaty prawie dokładnie taką samą wartość jak Warlock.
Zauważ wartość ujemna -1,2 stopnia .. natomiast dla wiatraka jest to Z5,5 a warlock Z 8.
U warlocka wartość kąta na końcu łopaty dla Z 5,5 jest dodatnia 0,91 stopnia
Kąt ten jednak bardzo się zmienia już kilka centymetrów od końca łopaty.
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Waldemar Pachoł » 02.11.2016, 20:17

Kąt zaklinowania program Wiatrak liczy na cztery sposoby:
1. ustawiany ręcznie
2. w/g max doskonałości
3. dla max momentu
4. dla założonej szerokości

stąd cztery możliwości wyników i różnic pomiędzy danymi wyjściowymi obu kalkulatorów.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1210
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 07.11.2016, 22:21

Twoje uwagi i obliczenia dały mi obraz jak działa pr.Wiatrak .W końcu poświeciłem chwile czasu i zaskoczyłem co i jak :)
Podane przez Ciebie wartosci podstawiłem do szerokości z Warlocka.
Zrobiłem to dlatego ,że podoba mi sie kształt łopaty.
Poniżej wykaz szerokości i dane kątowe. Celowo nie zwiększałem zbytnio szerokości łopat aby łopaty nie wyszły zbyt wolne.
"Z" to jedno ale szerokość łopat ma napewno duże znaczenie w szybkobieżności.Szybkobieżność ma bezpośredni wpływ na wysokość napiecia.
Jeśli ktokolwiek ma jakieś sugestie co do zmian proszę piszcie. Szablony wydrukowane .

Wind turbine Brus78 10m +10% kąty z Wiatraka dla Z= 5,5
wiatr 10 m/s 14.4 kW Profil NACA2412

1 - 500 mm. szerokość 314,6 mm, 0 stopni mocowanie
2 - 625 mm. szerokość 314,6 mm, 2,0 stopni mocowanie
3 - 750 mm. szerokość 359,7 mm, 4,0 stopnimocowanie
4 - 875 mm. szerokość 404,8 mm, 8,1 stopni mocowanie
5 - 1000 mm. szerokość 449.4 mm, 11,4 stopni mocowanie
6 - 1125 mm. szerokość 494,4 mm, 12,5 stopni mocowanie
7 - 1250 mm. szerokość 539 mm, 14,0 stopni mocowanie
8 - 1375 mm. szerokość 584 mm, 15,6 stopni mocowanie

9 - 1500 mm. szerokość 629 mm, 17,5 stopni
10 - 1625 mm. szerokość 580,8 mm, 15,5 stopni
11 - 1750 mm. szerokość 539 mm, 14,0 stopni
12 - 1875 mm. szerokość 503 mm, 13,1 stopni

13 - 2000 mm. szerokość 471,9 mm, 12,3 stopni
14 - 2125 mm. szerokość 444,4 mm, 11,4 stopni
15 - 2250 mm. szerokość 419 mm, 10,9 stopni
16 - 2375 mm. szerokość 397 mm, 10,1 stopni

17 - 2500 mm. szerokość 377 mm, 9,3 stopni
18 - 2625 mm. szerokość 359 mm, 8,8 stopni
19 - 2750 mm. szerokość 343 mm, 8.1 stopni
20 - 2875 mm. szerokość 327 mm, 7,5 stopni

21 - 3000 mm. szerokość 314 mm, 6,8 stopni
22 - 3125 mm. szerokość 302 mm, 6,2 stopni
23 - 3250 mm. szerokość 290 mm, 5,6 stopni
24 - 3375 mm. szerokość 279 mm, 4,9 stopni

25 - 3500 mm. szerokość 269 mm, 4,3 stopni
26 - 3625 mm. szerokość 260 mm, 3,5 stopni
27 - 3750 mm. szerokość 251 mm, 2,9 stopni
28 - 3875 mm. szerokość 243 mm, 1,9 stopni

29 - 4000 mm. szerokość 235 mm, 0,9 stopni
30 - 4125 mm. szerokość 228 mm, 0,1 stopni
31 - 4250 mm. szerokość 222 mm, -0,2 stopni
32 - 4375 mm. szerokość 215 mm, -0.5 stopni

33 - 4500 mm. szerokość 210 mm, -0.7 stopni
34 - 4625 mm. szerokość 203 mm, -0.8 stopni
35 - 4750 mm. szerokość 199 mm, -1 stopni
36 - 4875 mm. szerokość 193 mm, -1.1 stopni
37 - 5000 mm. szerokość 189 mm, -1.2 stopni

dodatkowo wrzucam kształt profilu jak wyżej w porównaniu z Clarky
Załączniki
a5648373-165-NACA 2412 vs Clark Y.jpg
Porównanie Naca 2412 i Clarky
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Re: Mała elektrownia wiatrowa 10kw +

Postprzez Brus78 » 11.12.2016, 22:25

Moje dotychczasowe zmagania z projektowaniem śmigła odnosiły różne skutki.
Jednym z tych pozytywnych jest to ,że w końcu w miarę ogarniam program Wiatrak .
Dodatkowo wyposażyłem się w płatny program Profili2 ,który pomógł mi w obliczeniach liczb Reynodlsa profili oraz wydobycia charakterystyk interesujących mnie profili.
Jako ,że interesuje mnie śmigło minimum 10 m średnicy ostatecznie wybrałem profile od Nrel . Mój wybór padł na Profile S821 ,S819,S820.
Jest to już ostateczna wersja i nie mam zamiaru nic zmieniać.
Śmigło planowane będzie wykonane z laminatu a co za tym idzie potrzebuję dla niego formę.
Podziałałem trochę więcej i wydrukowałem komplet szablonów z narzuconymi kątami od 23 do -2 stopnie(bliżej nasady będzie kat nieco większy)
Załączniki
Wydrukowany sztapelek szablonów .
Różnego typu historie....
Avatar użytkownika
Brus78

Posty: 539
Dołączył(a): 24.02.2014, 18:32
Lokalizacja: REDA

Następna strona

Powrót do Pochwal się swoją konstrukcją...

Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 1 gość
