Kolektor słoneczny domowej roboty, za około 1000zł.

Postprzez Waldemar Pachoł » 18.08.2008, 22:02

Dawno, dawno temu, a wiec w czasach kiedy Darmowa Energia Pana Krzysztofa Baranowicza liczyła roczek, zostałem"zawirusowany" i do dziś się to ciągnie.
Tak się też złożyło, iż miasto w którym mieszkam (byłe wojewódzkie) wciąż boryka się z problemami z poprzedniej epoki. Układy i układziki pomiędzy prezesami dostawców pewnych mediów oznaczają tyle, że pewne dzielnice miasta mogą zapomnieć np. o gazie (by za jego pomocą grzać wodę). Problem do obejścia w zimie gdy pali się w piecu, jednak latem trzeba korzystać w przepływowych podgrzewaczy wody - a te powodują tak szybki obrót kółka licznika, że siła odśrodkowa powoduje oderwanie się od niego tego czarnego paska.
Z uwagi, że jestem trochę zakręcony i mam możliwości, postanowiłem swego czasu obok masztu postawić kolektor słoneczny i w okresie wiosenno-jesiennym grzać nim wodę.
Niestety reportaż z produkcji uległ zniszczeniu więc pochwalę się tylko tym co posiadam.

Obrazek
Obrazek

Konstrukcja jest prosta.
Skrzynia 1600x1400 wykonana jest z deski calówki o wysokości 120mm. W środku znajdują się dwa grzejniki panelowe które wypiaskowałem i pomalowałem pistoletem czarną farbą a'la Hammerite. Grzejniki mają oczywiście dospawany dodatkowy króciec - po przekątnej. Od spodu skrzynię wypełnia 10cm wełny jaka stosuje się do ociepleń poddaszy. Całość od dołu zamyka wodoodporna płyta wiórowa grubości 8mm. Od góry szkło hartowane 4mm przymocowane do skrzyni za pomocą aluminiowego kątownika.
Podgrzana ciecz transportowana jest do bojlera za pomocą rur PP-20mm w otulinie 9mm. Linia przesyłowa ma 12 metrów (bojler-kolektor). Rury zakopane są oczywiście w ziemi na głębokości około 20cm.

Całością procesu steruje komparator z histerezą.
Obrazek

Tak było:
Obrazek

Tak jest teraz:
Obrazek
A jeszcze bardziej teraz jest tak, dzięki uprzejmości kol. 3xman:
Obrazek

---------

Na chwilę obecną są dwa kolektory 1600x1400mm, czyli do dyspozycji powinno być prawie 4kW w południe latem. A, że udostępniono mi sprzęt do badań, więc parametrami się jak najbardziej podzielę.

Poniżej archiwum słoneczne w oparciu o pomiar Kamstrupem 401 (będzie aktualizowane codziennie):
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
*- minus oznacza iż kolektory znalazły się w całkowitym cieniu domu.

[strike]Jeśli temperatura na kolektorze jest wyższa o 10 stopni celsjusza niż w połowie bojlera włączana jest pompa (Omnigena).[/strike]
Update: deltaT = 5 st.C. czujnik na bojlerze zamontowany jest w połowie dolnej wężownicy.
[strike]Niestety z uwagi na to, iż posiadam zwykły poziomy bojler o pojemnosci 140 litrów z wężownicą "U" nie mogę pochwalić się "gotującą się wodą". To co udaje się uzyskać w słoneczne dni to 50-60 stopni u góry bojlera i 35-40 u dołu.
Kupiłem już pionowy zbiornik hydrofora 300l i zamierzam go przerobić na bojler jedno lub dwuwężownicowy - jeszcze nie wiem czy tego typu konstrukcja wspomoże c.w.u.w zimie. Czas pokaże...[/strike]
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez bpk » 10.06.2009, 20:15

świetna instalacja. Pewnie zyskałaby na sprawności jeśliby zamienić szybę zwykłą na próżniową ;)

chętnie bym kupił dwa takie komparatory do sterowania pompami obiegowymi.
Czy to możliwe ?

Paweł Krupa
bpk

Posty: 104
Dołączył(a): 09.06.2009, 15:23
Lokalizacja: Piaseczno, Warszawa

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 11.06.2009, 21:38

Możliwe. :) Ale lepiej zrobić układ na LM35 - więcej można wodotrysków uzyskać (z samej elektroniki). No i liniowa histereza o jakiej tylko można pomarzyć przy KTY-grekach...
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Siewcaplew » 15.05.2010, 17:08

Cieszy mnie inicjatywa człowieka, który samodzielnie podejmuje tak wartościową pracę! :)
Szczegóły jednak nie dają mi spokoju jak myślę o konstrukcjach kolektorów termicznych. Szczególnie aspekty izolacji i kierunkowości transmisji podczerwieni.
Jak myślicie, czy można by zrobić coś wbrew popularnym rozwiązaniom i np. zastosować w kolektorze termicznym szybę dwuwarstwową - od strony Słońca pochłaniająca czerń (odpowiednia farba absorbująca), rewers szyby, to powłoka zwierciadlana, folia aluminiowa czy inna odbijająca podczerwień. Pomiędzy szybą a powierzchnią kolektora zamiast powietrza, gazu lub próżni - płyn z glikolem jako transmiter termiczny. Oczywiście druga szyba (właściwie jako pierwsza:)) była by przydatna jako bufor i zewnętrzna osłona, którą można umyć byle czym i byle jak, bez niszczenia powłoki bsorbcyjnej.
Szyby z powłokami "jednokierunkowymi" są drogie i to należy obejść.
Siewcaplew

Posty: 2
Dołączył(a): 15.05.2010, 16:32

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez xkrzysiekx » 27.01.2011, 13:35

jak bede miał kase tez sobie takie cudo zrobie.
xkrzysiekx

Posty: 7
Dołączył(a): 20.01.2011, 20:47

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez kazik » 23.10.2011, 17:30

Witam wszystkich pozytywnie zakręconych niekonwencjonalnymi metodami pozyskiwania energii.Jedną z nich oprócz wiatrowej jest energia słoneczna w którą chcę również zainwestować Ale nawiązując do wątku pana Pachoła-mam pytanie a zarazem i sugestię, czy nie sprawdził by się zasobnik wody bez wężownicy. Chodzi o to że woda z bojlera przepływała by bezpośrednio przez kolektory i wracała już jako użytkowa ale już podgrzana.Pomijając sterowanie które jest również konieczne, pompkę należałoby chyba zamontować w najniższym miejscu zasobnika aby woda do kolektorów tłoczona była jak najchłodniejsza.Jedno jest pewne ,o ile tylko jest słońce na pewno to się opłaci. Przykład-prowizorka dla sprawdzenia,0,5m2 grzejnika panelowego połączony ze 100litrową beczką tylko na zasadzie cyrkulacji i po ok. 5 godz. woda miała ponad 50 stopni C.Kończąc niech wiatr i słońce będzie z nami
kazik

Posty: 1
Dołączył(a): 09.03.2011, 20:17

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 21.11.2011, 22:50

Jak najbardziej by się sprawdził...
...z tym, że u mnie w obiegu jest petrygo :) stąd konieczność odizolowania wody "pitnej" od medium niosącego ciepło. Bo w zimę też układ działa.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 14.12.2011, 12:46

Witam.
Panie Waldemarze,mam kilka pytań odnośnie czujników temperatury i tego układu elektronicznego.Czy F1 i F2 to właśnie te czujniki,i który z nich jest umieszczony w którym miejscu?. Przepraszam za śmieszne pytania,ale kto pyta nie błądzi.No i wreszcie,co konkretnie przełącza ten przekaźnik.Mam zamiar wykonać solary w ten sam sposób,czyli ze starych paneli grzejnikowych,może nawet uda się zrobić próżniowe,ale elektronika jest dla mnie nie jasna.

Pozdrawiam.
Edyta-Ok. z tego co wyszperałem,układ LM to przerzutnik Schitta a czujniki to termistory.
http://darmowa-energia.eko.org.pl/pliki ... uron2.html

No i znalazłem coś takiego- http://sklep.avt.pl/p/pl/492560/prosty+ ... ntazu.html

Będzie się chyba nadawał.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 15.12.2011, 18:40

Dzisiaj próbowałem usunąć mechanicznie farbę z panela grzejnikowego 120x60,i powiem że idzie to strasznie opornie,czy nie lepiej użyć do tego jakiejś chemii?. Jeśli jest coś sprawdzonego to proszę o wskazówki,wiem wiem,upierdliwy jestem. ;)
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Maciek » 15.12.2011, 20:11

Opalarką próbowałeś?
Avatar użytkownika
Maciek

Posty: 250
Dołączył(a): 16.05.2009, 0:53
Lokalizacja: Wieluń

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 15.12.2011, 22:54

Ja usuwałem farbę za pomocą szlifierki kątowej i specjalnej szczotki czołowej która drut ma splatany.
Oczywiście można użyć chemii - posmarować, odczekać 30 minut i po robocie - farba schodzi płatami.

F1 i F2 to czujniki. Jeden jest na wyjściu kolektora drugi w połowie dolnej wężownicy (teraz mam 300l dwuwężownicowy zbiornik). Postaram się zamieścić foto.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 15.12.2011, 23:30

Maciek napisał(a):Opalarką próbowałeś?

Na początku próbowałem palnikiem gazowym,ale było tylko dużo smrodu a sama farba robiła się jak rozpuszczona guma i nie dawała się usunąć szpachelką.Potem właśnie zacząłem szlifować szczotką ze splecionymi drutami,jest bardzo sztywna a i tak idzie bardzo opornie,łapy strasznie bolą a nie jestem kimś,kto boi się pracy fizycznej.Najgorsze jest to,że strasznie długo to trwa i nie dałem rady wyczyścić całego panela.Cóż,jutro podejście drugie.Ale wiem już że następny panel "obiorę" chemicznie,tym bardziej że będę potrzebował trzech.

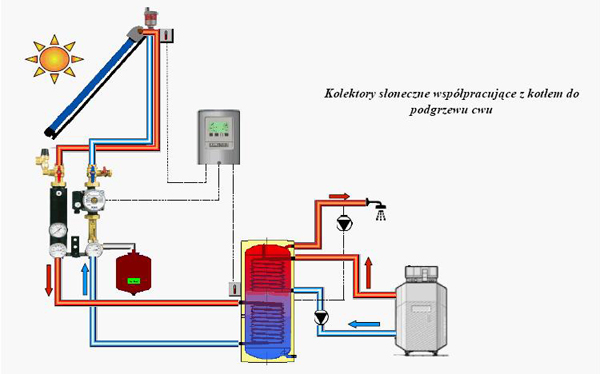

Waldemar Pachoł napisał(a):F1 i F2 to czujniki. Jeden jest na wyjściu kolektora drugi w połowie dolnej wężownicy (teraz mam 300l dwuwężownicowy zbiornik). Postaram się zamieścić foto.

W połowie wężownicy,czyli czujnik jest wewnątrz bojlera?.Bojler będę robił sam,musowo z dwiema wężownicami.Odpowiedni zbiornik mam,muszę go tylko skrócić i wspawać dno.Zbiornik jest w ocynku,więc nie będzie korodował,zbiornik będzie wolno stojący.Schemat mniej więcej taki,jak ten znaleziony w necie.
Załączniki
Ostatnio edytowano 17.12.2011, 10:50 przez TOMMASZ, łącznie edytowano 1 raz
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 16.12.2011, 21:32

W połowie wężownicy na obudowie (czyli na zewnątrz). Do "skrobania" farby za pomocą szczotki plecionki potrzeba specjalnej kątówki - z regulacją obrotów lub zewnętrznej elektroniki która pozwala na regulację obrotów. Inaczej masakra.
Wtedy grzejnik o wymiarach 1800x600 czyści się do żywej blachy w 20-30 minut.

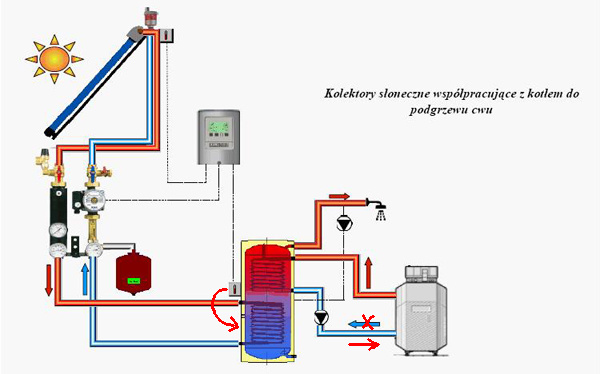

Rysunek z sieci zawiera dwa błędy:
Bez nazwy.jpg
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 17.12.2011, 10:44

Waldemar Pachoł napisał(a):W połowie wężownicy na obudowie (czyli na zewnątrz). Do "skrobania" farby za pomocą szczotki plecionki potrzeba specjalnej kątówki - z regulacją obrotów lub zewnętrznej elektroniki która pozwala na regulację obrotów. Inaczej masakra.

No właśnie,ja nie miałem regulacji obrotów i zużyłem markową szczotkę na połowę panelu,zrobiła się łysa.Ale już wszystko gra,użyłem chemii i poszło migiem.Spulchnioną farbę usunąłem zwykłą szczotką stalową,ręcznie w 10min a za chemię zapłaciłem 28zł.W puszce jest 1L i wystarczy mi na wszystkie panele,można nawet usunąć farbę w miejscach nie dostępnych dla szlifierki.
Waldemar Pachoł napisał(a):Rysunek z sieci zawiera dwa błędy:
Załącznik Bez nazwy.jpg nie jest już dostępny


Też zauważyłem,że woda na powrocie do pieca płynie w przeciwnym kierunku.Ważna że wiem gdzie mają być czujki,tylko czy obojętna jest ich kolejność,czy zamiana miejsc tych czujników nie wpływa na pracę instalacji solarnej?.

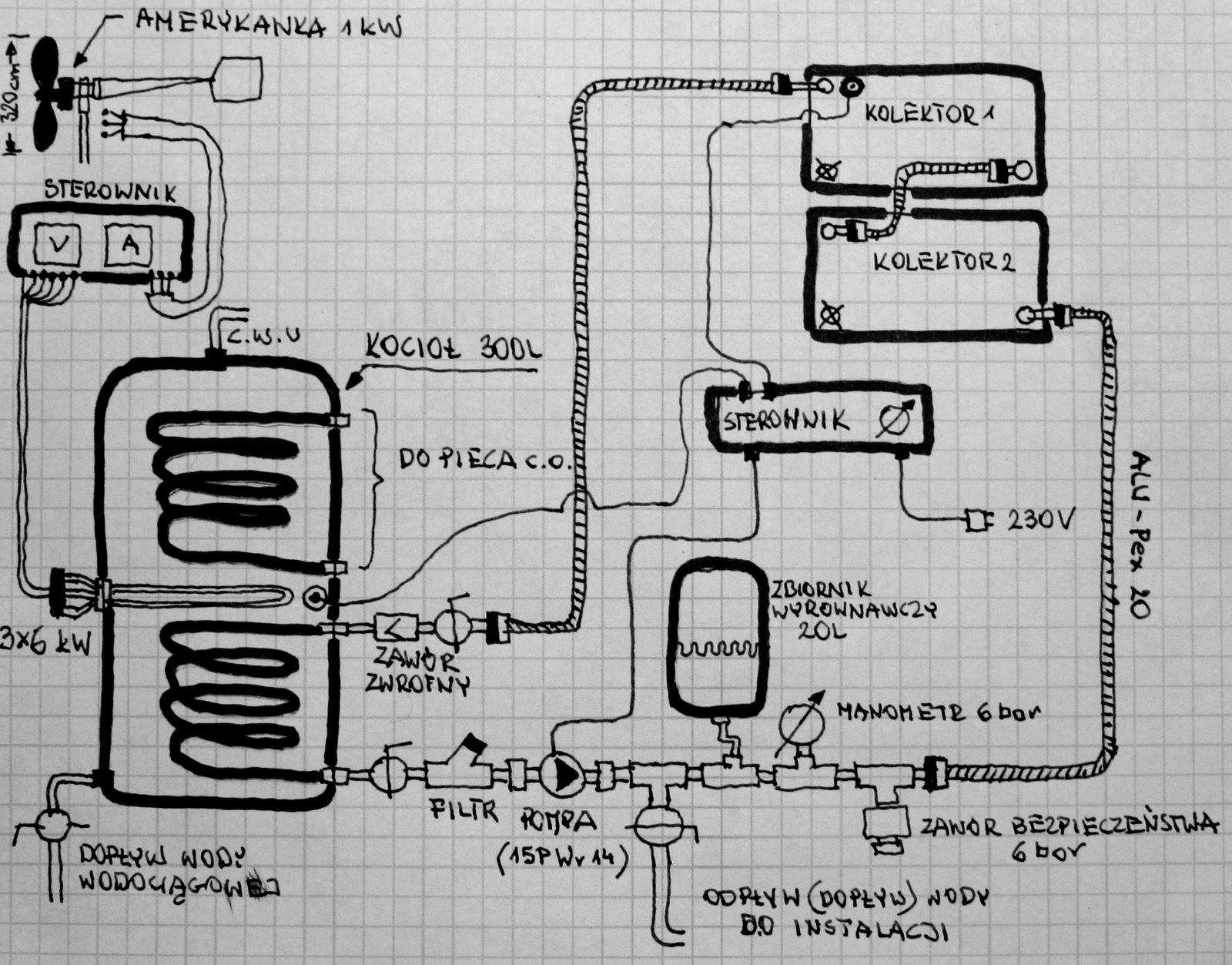

Mam inny rysunek,też z sieci.Jak widać czujnik zamontowany jest pomiędzy wężownicami,czyli też błędnie.A to ważne,bo przygotowując wymiennik ciepła trzeba brać pod uwagę położenie czujnika.

Na rysunku autor podaje dopływ wody do instalacji solarnej,to też błąd.U mnie będzie płyn chłodniczy tak jak u Pana.
Załączniki
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 17.12.2011, 18:39

Dopływ wody do instalacji solarnej uwarunkowany był najprawdopodobniej tym, że autor rysunku jako medium używał wody (na zimę ją spuszczał) lub to daleko idące uogólnienie. Dopływ ten może służyć równocześnie np do napełniania instalacji.

Odnośnie czujników temperatury F1 i F2 należy sprawdzić, który gdzie powinien być. W przeciwnym wypadku pompa będzie włączała się gdy temperatura na kolektorze będzie niższa niż na zbiorniku.

Co istotne: producent mojego zbiornika zaznaczył, że maksymalne ciśnienie wody w wężownicach nie może przekroczyć 3 atm., stąd mój zawór bezpieczeństwa jest 2 atm. Nie posiadam zbiornika membranowego.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 18.12.2011, 10:53

Czyli jeśli dobrze rozumiem,potencjometrem P1 ustawia się temperaturę zadaną na kolektorze,a czujnik F1 powinien być na kolektorze,czy tak?.
Zebrałem już prawie wszystkie elementy tego regulatora,brakuje mi jeszcze LM741 i czujki.Płytkę będę robił dosłownie na kolanie,bo układ jest prosty.

Co do zaworu bezpieczeństwa,to nie wiem jakie ciśnienie wytrzyma moja wężownica z rury miękkiej miedzianej 15mm,ale zawór też zamontuję bo to obieg zamknięty i w razie awarii prądu ciśnienie pewnie będzie wzrastać.Czy brak zbiornika membranowego w niczym nie przeszkadza?.

Pozdrawiam.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 18.12.2011, 16:47

Rura miedziana wytrzyma gruuubo ponad 10atm.

U mnie w układzie zamkniętym jest ciśnienie 1atm/20st.C i 1.6atm/70st.C. Naczynko membranowe nie jest potrzebne by kompensować ciśnienie 1.5-1.6atm. - to przerost formy nad treścią.

Odnośnie komparatora, zasada: Jeśli na wejściu "+" pojawi się wyższe napięcie niż na wejściu "-" to na wyjściu zapanuje stan wysoki.
Peerkiem ustawia się różnicę temperatury przy jakiej ma zadziałać układ.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez TOMMASZ » 22.12.2011, 10:44

Waldemar Pachoł napisał(a):Możliwe. :) Ale lepiej zrobić układ na LM35 - więcej można wodotrysków uzyskać (z samej elektroniki). No i liniowa histereza o jakiej tylko można pomarzyć przy KTY-grekach...

A jak podłączyć LM35 zamiast KTY10?.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez Waldemar Pachoł » 23.12.2011, 21:31

LM35 to bardzo ciekawy układ.
http://www.ti.com/lit/ds/symlink/lm35.pdf
1 na zasilanie
2 do układu
3 na masę

Na "dwójce" jest dokładna temperatura w postaci 10.0mV/st.C. Ją podajemy na układ np przez rezystor 10K.
...bo czasami wystarczy rozebrać i dobrze przedmuchać.
Jestem b. rzadko przed monitorem, choć staram się jak mogę - brak czasu. Jeśli szukasz kontaktu bezpośredniego to monitorowany jest tylko mail firmowy.
Avatar użytkownika
Waldemar Pachoł

Posty: 1209
Dołączył(a): 17.08.2008, 20:49
Lokalizacja: Ostrołęka

Re: Domowej roboty kolektor słoneczny za około 1000zł.

Postprzez malik222222 » 05.05.2013, 13:26

Waldek gdzie dokładnie masz czujnik kolektora? ja mam na wyjściu na rurce ale jakoś to średnio działa widziałem gdzieś opis,że czujnik musi być na kolektorze bezpośrednio czyli na grzejniku? ja jak załączę pompę ręcznie to temp. na solarze rośnie więc coś mam nie tak??????? i jeszcze jedno czy w zasobniku na wyjściu warto zastosować termostatyczny zawór mieszający? wtedy można by zaoszczędzić te parę stopni ustawić go na 45 bądź 40 ? nie szła by gorąca na baterie tylko od razu 40-45 , myślałem też zastosować taki zawór na zasilanie pralki ustawiony na 32stopnie i tak pierze się większość w 30 góra 40 wtedy grzałka pralki nie musiała by grzać od 15 tylko od 30 myślisz, że wynikła by z tego jakaś oszczędność na prądzie? jak masz ustawiony sterownik temp. zał. histereza, różnica temp.? ale się nazbierało pytań hehe chyba ta majówka to jakiś czas przemyśleń na koniec jeszcze jaka jest różnica w zainstalowaniu pompy powinna być na zasilaniu czy powrocie? ja mam na zasilaniu czyli pompa ciągnie z kolektorów i pcha do zasobnika i chyba to nie najlepsze rozwiązanie?powinna być na powrocie pchać w stronę kolektorów?
malik222222

Posty: 214
Dołączył(a): 15.01.2012, 15:34
