Postprzez TOMMASZ » 03.05.2015, 8:49

Witam.
Mam problem z nawiązaniem łączności poprzez tę przejściówkę http://allegro.pl/konwerter-miniusb-uar ... 99940.html z mikro kontrolerem ATMEGA32,w właściwie na samym początku z programem Realterm. http://realterm.sourceforge.net/
Sterowniki urządzenia pobieram ze strony producenta http://www.ftdichip.com/Drivers/VCP.htm
Instalacje robię ręcznie i pojawia się Port COM3,niby wszystko w porządku ale podczas uruchamiania Realterm otrzymuję komendę o zamkniętym porcie i potrzebie jego otworzenia,niestety zwyczajnie się to nie udaje mimo różnych ustawień.
Czy może ktoś wie jaka może być tego przyczyna?,laptop oczywiście wykrywa sprzęt USB UART RFT232 ale nic z tego nie wynika bo nie daje się wysłać nic i przejściówka jest jakby martwa. :(
Ostatnio edytowano 07.06.2015, 19:58 przez TOMMASZ, łącznie edytowano 2 razy
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 03.05.2015, 13:12

Napisz na jakim systemie operacyjnym pracujesz.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 14:42

Mariuszu ,to winda7 64bit.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 03.05.2015, 16:36

Spróbuj programów, które załączam. Szczególnie mam tutaj na myśli program Terminal. Na początku klikasz na górze koło czerwonego telefonu w taką jakby liste i wybierasz numer portu oraz prędkość transmisji. Następnie klikasz na ten czerwony telefon i zobacz, czy się połączy. Jeśli tak, zewrzyj z sobą w przejściówce TxD z RxD i zacznij pisać coś na klawiaturze -powinno wystąpić echo.
Załączniki
RS.zip
(491.83 KiB) Pobrane 75 razy
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 16:39

OK spróbuję,tak samo powinno być w realterm,ale nic mi nie działa.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 16:45

Teraz mam błąd otwarcia portu com3,port nie istnieje,jest zajęty przez inną aplikację,lub zawiera błędną kombinacją parametrów.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 03.05.2015, 17:58

A jak wygląda sytuacja w menedżerze urządzeń?
Spróbuj uruchomić komputer w trybie bez podpisu cyfrowego sterowników tj. podczas uruchamiania systemu naciskach F8 i potem z menu wybierz opcję jak na foto:
Obrazek
Wtedy sprawdź, czy działa. Jeśli nie to będąc w tym trybie odinstaluj sterowniki i zainstaluj ponownie. Mam jeden programator (widoczny właśnie jako wirtualny COM) i działa tylko w trybie wyłączenia wymuszenia podpisu sterowników.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 18:23

Zrobiłem wszystko tak jak piszesz,niestety nadal to samo. :(
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 03.05.2015, 18:39

A jak sytuacja ma się w menedżerze urządzeń jak już wcześniej pytałem ? Nie ma żadnych niezainstalowanych urządzeń? Nie świeci się przy którymś wykrzyknik lub znak zapytania? Wejdź w zakładkę Porty(COM i LPT) następnie kliknij dwa razy na ten wirtualny port COM3 i w ustawieniach portu w zaawansowane zmień mu numer np na COM2. Może to coś pomoże.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 18:52

Sprawdzałem,urządzenie jest zainstalowane poprawnie i figuruje jako USB ART FT232,reaguje też na zmiany ustawień w menedżerze urządzeń,migają mi wtedy diody RxD i TxD,system też je wykrywa i pojawia mi się ikona po wpięciu modułu do USB.Ale gdzieś czytałem że winę za taki stan rzeczy może ponosić ustawienie Host,ale nie bardzo wiem jak w tym otworzyć port COM3.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 03.05.2015, 19:10

A masz w komputerze jakiś inny port COM? Niekoniecznie wyprowadzony fizycznie, często w nowych komputerach są pady, ale nie jest on wyprowadzony. Pytając inaczej, czy w menedżerze urządzeń masz tam jeszcze inny port (np COM1 lub 2)? Próbowałeś zmieniać ten numer, a nuż może się uda, bo więcej pomysłów nie mam. Też mam 7 64 bity i nie mam problemów z portami COM i przejściówkami.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 03.05.2015, 20:26

No niestety nie mam dodatkowego portu,nawet zmiana numeru portu z COM3 na COMX niczego nie zmienia.
Natomiast USBASP ,programator AVRów działa bez problemu.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 06.05.2015, 19:38

Hej.
Sytuacja wygląda tak samo,czyli COM3 zamknięty.Próbowałem już nawet w zaporze systemu i nic,mam jeszcze programy ze strony producenta.Jeden pokazuje mi wszystkie otwarte porty - USB View,a drugi służy do zmiany ustawień FTDI232,problem w tym że nie mogę nawet wejść w ustawienia i obawiam się że mam uszkodzony scalak w przejściówce. :?
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 06.05.2015, 19:58

Najlepiej dorwij kogoś z kompem z windows XP 32 bity( kolega, sąsiad?). Zainstaluj i sprawdź. Jak nie zadziała to odsyłaj na gwarancję. jak zadziała to będziemy myśleć dalej.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 06.05.2015, 21:27

Niestety niema mnie teraz w domu Mariuszu,a będę dopiero na koniec czerwca.Więc spróbuję kupić gdzieś jakiś inny konwerter i wtedy zobaczę czy winę za to ponosi moduł,czy system. ;)
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 08.05.2015, 19:05

Cześć.
Maćku to chyba jednak coś w systemie,a wiesz może jak zrobić ustawienia w biosie kompa,bo juz nic mi do łba nie przychodzi. :(
A muszę koniecznie skomunikować się ze sterownikiem bo wtedy i tylko wtedy są dostępne niektóre jego funkcje,sterownik co prawda nie jest do MEW ale to chyba nie na większego znaczenia. ;)
Załączniki
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 08.05.2015, 19:35

Jeśli masz chwilę czasu i chęci to ja bym spróbował tak. Wypalić płytę z linuksem Live-CD (bez instalacji), polecam tutaj ubuntu PL. Odpalić tego linuxa na komputerze. Na stronie są dostępne sterowniki dla linuxa. Zainstalować i sprawdzić, czy wtedy zadziała. W ostateczności to nawet na wirtualnej maszynie linuxa albo xp-ka odpalić.
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 08.05.2015, 20:49

Stał się cud :D ,po odinstalowaniu wszystkich sterowników USB z lapka i ponownym uruchomieniu system przeszedł do aktualizacji,zainstalował wszystko na nowo z witryny Windows.Potem zainstalowałem sterownik FTDI ze strony producenta ręcznie i zatrybił,działa. :)

Dzięki Mariuszu za poświęcony mi czas,teraz muszę się podłączyć do AVRa i spróbować się połączyć przez aplikację.Zobaczymy co z tego wyjdzie.
Próbowałeś tego kiedyś?.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez Mariusz » 09.05.2015, 11:37

TOMMASZ napisał(a):
Dzięki Mariuszu za poświęcony mi czas,teraz muszę się podłączyć do AVRa i spróbować się połączyć przez aplikację.Zobaczymy co z tego wyjdzie.
Próbowałeś tego kiedyś?.


Niejednokrotnie komunikowałem się z mikrokontrolerem poprzez UART. Jako, że z konwertera masz już napięcie w standardzie TTL to sprawa prosta. Pamiętaj tylko o połączeniu krzyżowym tj. TxD procka łączysz z RxD konwertera, a RxD procka z TxD konwertera. Inaczej nie zadziała. Pisząc aplikacja masz na myśli jakąś konkretną stworzoną przez kogoś aplikację czy prosty terminal?
Mariusz

Posty: 238
Dołączył(a): 28.03.2010, 0:31

Re: Przjściówka USB-RS232 NA FTDI do nawiązania łączności z

Postprzez TOMMASZ » 09.05.2015, 13:12

Mariusz napisał(a): Pisząc aplikacja masz na myśli jakąś konkretną stworzoną przez kogoś aplikację ?

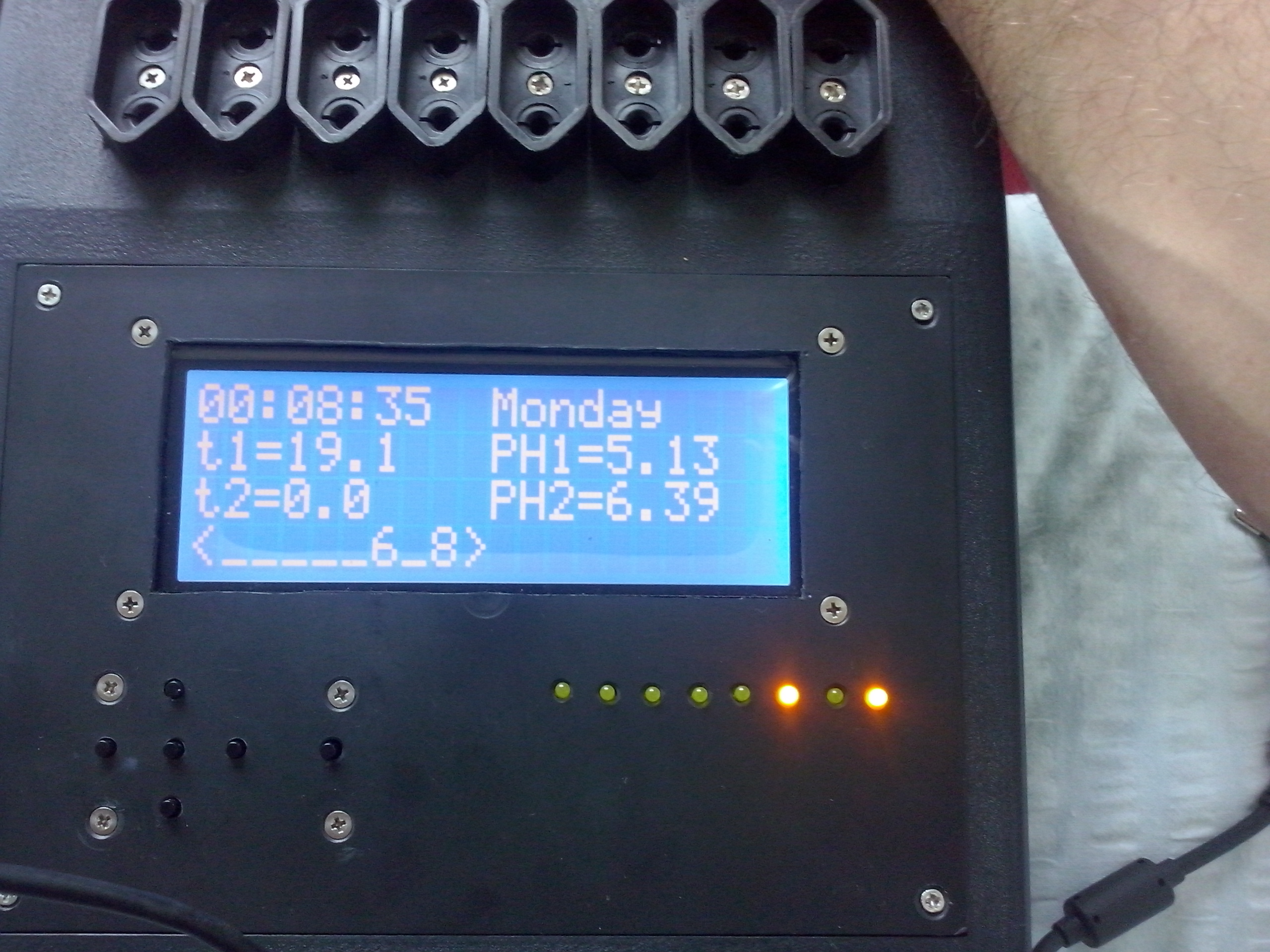

Dokładnie tak,to program do wszystkich ustawień sterownika bo w menu na klawiaturze nie są dostępne wszystkie jego funkje-np. PWM oświetlenia.

Edit- w wersji ostatecznej chcę się łączyć również poprzez bluetooth HC05,dla wygody.
Nie udzielam porad na PW.
TOMMASZ

Posty: 973
Dołączył(a): 30.10.2011, 11:44
