Panowie powiedzcie czym będą różniły się dwie prądnice o takich samych rozmiarach wirnika, stojana ale jeden będzie miał 48 żłobków a drugi 72. Miedzi i magnesów wejdzie podobnie więc nie wiem czy dobrze myślę, ale osiągi będą podobnie z tym że prądnica z silnika o 72 żłobkach osiągnie tą samą moc przy niższych obrotach ?

[Waldemar Pachoł]

NA pewno prądnica z większą ilością żłobków będzie bardziej wolnoobrotowa, natomiast na pewno wejdzie do niej mniej miedzi.

[TOMMASZ]

NA pewno prądnica z większą ilością żłobków będzie bardziej wolnoobrotowa, natomiast na pewno wejdzie do niej mniej miedzi.

Nie koniecznie,bo silniki są obliczane do mocy.I jeśli mamy podobną mac i różnicę w ilości żłobków to i tak na jedno wychodzi.
Stojan może mieć mniej żłobków od innego,ale jeśli jest to stojan obliczony na większą moc i pomieści znacznie więcej grubej miedzi niż silnik od pralkowca o tej samej ilości miedzi ido tego ma znacznie większą średnicę,to osiągi są nie porównywalne.A obroty przy których osiąga się większe prądy i odpowiednie napięcie są znacznie mniejsze.Porównując pralkowca 48 żłobków i silnik indukcyjny trójfazowy 38 żłobków,śmiało mogę powiedzieć że nie ma czego porównać.

Tylko że średnica wirnika pralkowca jest o połowę mniejsza,a sama ilość żłobków jest ważna wtedy,gdy mamy do czynienia
z podobnej mocy silnikami które chcemy zaadoptować jako prądnicę.

[Waldemar Pachoł]

Tomku, odpowiadałem na pytanie:

o takich samych rozmiarach wirnika, stojana ale jeden będzie miał 48 żłobków a drugi 72.

Zagęść dwukrotnie ilość żłobków - miedzi wejdzie znacznie mniej.

[TOMMASZ]

No tak,nie doczytałem.Ja cały czas szukam odpowiedniego dawcy na moją nową prądnicę i to wcale nie jest takie łatwe.
Albo za mała średnica,albo za duża,albo za krótki pakiet.

[set]

Tomek jutro jadę po silnik i zobaczymy co z niego będzie. Jaką długość byś potrzebował (48 żłobków i średnica wirnika około 200mm)

[TOMMASZ]

To bardzo dobra wiadomość,myślę że około 10-15 cm.
Potem dobiorę sobie odpowiedni wirnik i długość stojana.

[Waldemar Pachoł]

Tomku, no to trzeba połączyć kilka, wteeedy będzie maszyna.

[TOMMASZ]

Waldku,kombinowałem w ten sposób,ale nie znalazłem tych samych pakietów,różniły się średnicą.Jutro jeszcze pojeżdżę po złomach i poszukam.Wiem że jeśli połączę dwa lub trzy stojany,to osiągi wzrastają.Tylko nie wiem jak to obliczyć,bo podobno na dziesięć zwojów wychodzi 1V.To jak to się ma do długości cewki/stojana?.

Bo jeśli połączę dwa pralkowce,to i tak wejdzie tyle samo zwojów.Jak to się liczy,albo jaka jest zależność wzrostu osiągów prądnicy i długości stojana/cewki?.

[set]

Jak rozbiorę silnik i usunę obudowę to stojan się chyba rozpadnie ?, może trzeba go pospawać od zewnątrz.

[TOMMASZ]

Jak rozbiorę silnik i usunę obudowę to stojan się chyba rozpadnie ?, może trzeba go pospawać od zewnątrz.

Nic nie trzeba spawać,stojan jest zaciskany blaszkami i będzie w jednym kawałku po rozcięciu obudowy.Jest też zalakierowany i jak ściągniesz blaszki to można go delikatnie podzielić na odpowiednie odcinki,potem zakładasz inne blaszki i zaciskasz.Wbijasz w odpowiednią tuleję i przezwajasz.A jak masz prasę to można przewinąć i potem wprasować,nie zbyt ciasno.
Popatrz na zdjęcie stojana w poście Waldka,tam te blaszki są widoczne.

[TOMMASZ]

No i znalazłem kandydata,co prawda 36 żłobków ale pakiet ma 110mm,średnica wirnika 101mm a żłobki są pojemne.Dziś oczyściłem stojan a jutro będę się przygotowywał do nawinięcia drutem 2x 1mm.

[set]

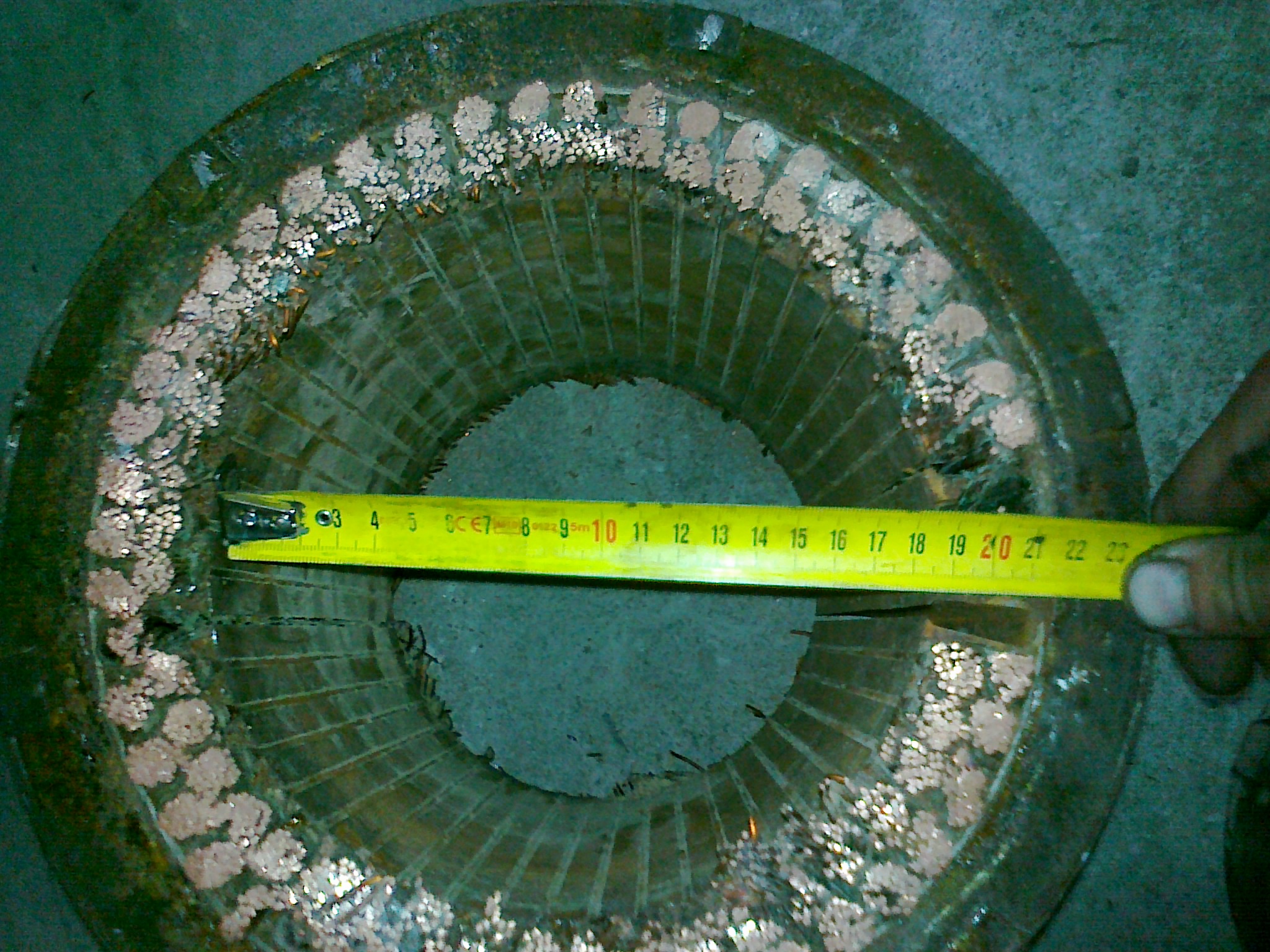

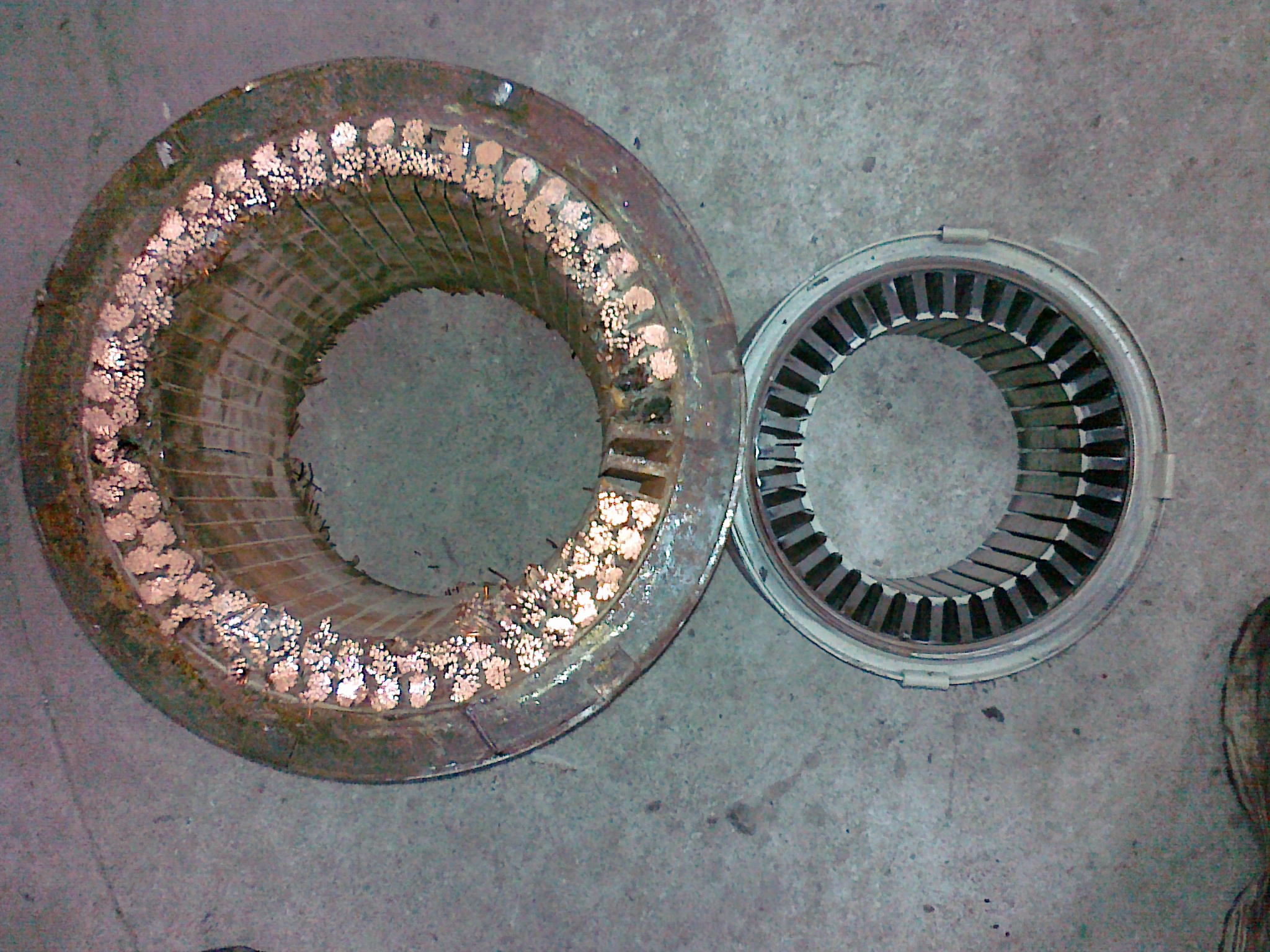

Rozebrałem dzisiaj dwa silniki i mam
Stojan 48 żłobków:
średnica wirnika 185 mm.
długość 220mm
żłobek o wysokości 25mm i szerokości 10 mm u podstawy i 7 mm u góry.
szerokość zęba u góry 9mm
odległość pomiędzy zębami 3mm

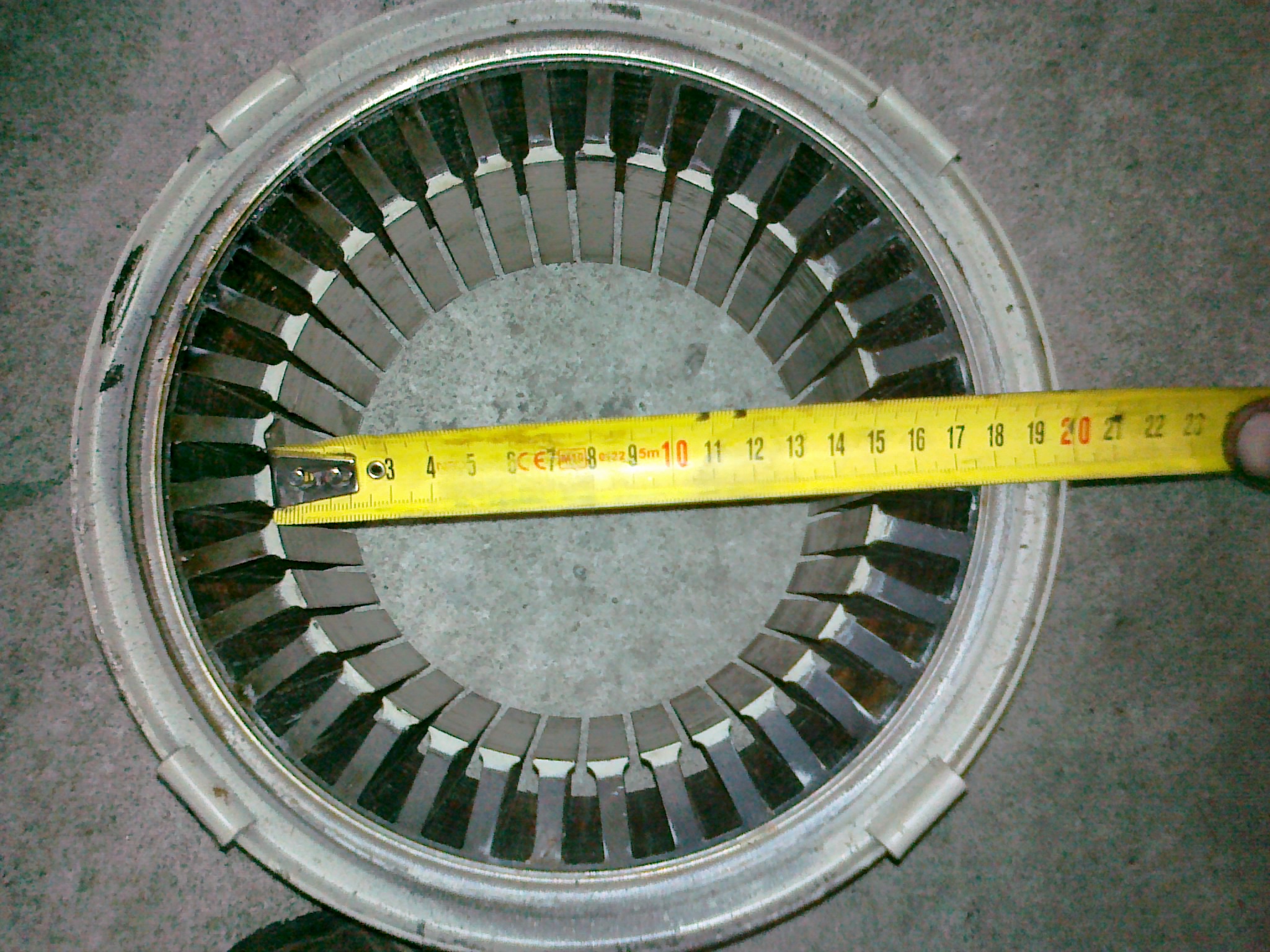

Stojan 36 żłobków
średnica wirnika 150 mm
długość 100mm
żłobek o wysokości 22 mm szerokość 10 mm u podstawy i 7 mm u góry.
szerokość zęba u góry 9mm
odległość pomiędzy zębami 3mm

[Waldemar Pachoł]

bo podobno na dziesięć zwojów wychodzi 1V

Wyssane z palca - nie wierzyć.
Jasnym jest, że przy jakichś tam obrotach na minutę osiągnie się ten wynik - jednak dla różnych silników będą to zawsze różne wartości obrotów...

[TOMMASZ]

bo podobno na dziesięć zwojów wychodzi 1V

Wyssane z palca - nie wierzyć.
Jasnym jest, że przy jakichś tam obrotach na minutę osiągnie się ten wynik - jednak dla różnych silników będą to zawsze różne wartości obrotów...

Tak właśnie myślałem,bo przecież nie ma jednakowych stojanów we wszystkich silnikach tej samej mocy.

Set,ja się piszę na ten drugi.

[set]

Tomek chcesz ten mniejszy ?. Ja będę robił z tego większego chociaż w poniedziałek będę miał jeszcze 72 żłobki

[TOMMASZ]

No to poczekam jeszcze na ten trzeci,tak się zastanawiam z czego zrobić wirnik do takiej średnicy stojana.

[set]

Ja raczej zdecyduję się na stojan 185mm, ile można z niego uzyskać mocy tak przy długości 15 cm bo nie wiem jaką długość przeznaczyć na prądnicę.

[TOMMASZ]

Ja raczej zdecyduję się na stojan 185mm, ile można z niego uzyskać mocy tak przy długości 15 cm bo nie wiem jaką długość przeznaczyć na prądnicę.

Na to pytanie nie ma odpowiedzi,trzeba zrobić testy,czyli wirnik z magnesami,cewka i wyniki.Potem obliczenia w których ja nie jestem najlepszy.

[mariosvd]

Witam serdecznie!
Mam wrażenie, że temat chyba za bardzo odszedł od założonego
Może kolega korkociąg zechciałby się podzielić osiągami i doświadczeniami z pracy swojej amerykanki?
Prosiłbym także o możliwość pobrania projektu (plik pdf), który bardzo by pomógł innym w budowie.
Co do wykonania, to prezentuje się świetnie!
