Prądnica z silnika 15-20KW

[set]

na próbę nawijam 2x0.9 mm zobaczymy co będzie
12 obr\min to dla śmigła 8m i prędkości wiatru 1 m\s
Nie symetryczne rozmieszczeni magnesów jest stosowane w chińczykach, jak czytałem na elektrodzie to ktoś to krytykował, ale próbować trzeba chociaż ze swojego doświadczenia (małego ) powiem że duża prądnica nie jest dobra do eksperymentów

[TOMMASZ]

Tak to już jest,wszystkim się nie dogodzi bo jeden i drugi sposób ma swoje plusy i minusy.Ale wiem że wklejając bieguny prosto zyskuje się na mocy,pole magnetyczne jest lepiej spożytkowane.Eksperymentować zbytnio nie trzeba,wystarczy wkleić tylko krótkie odcinki wszystkich biegunów i sprawdzić czy są zaczepy,jeśli nie ma to klei się całość i też ich nie będzie.

[TOMMASZ]

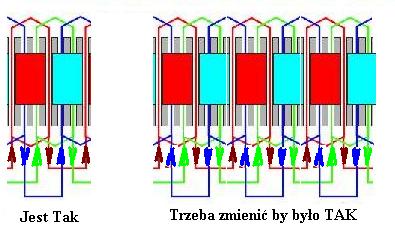

Swoją pierwszą prądnicę nawijałem tak jak na rysunku z elektrody.Ma to jak Waldek wyjaśniał,znaczenie podczas prostowania trzech faz prostownikiem połówkowym,takim jak w alternatorach.Ja właśnie takiego używam.Wtedy wszystkie fazy są w pełni wykorzystane.

[set]

O co tu chodzi ?

[TOMMASZ]

Sam dokładnie nie wiem o co chodzi,ale wiem kto wie.

A tak wygląda wirnik po toczeniu,silnik miał 11kv. Wkleję magnesy i zrobię cewkę testową.

[set]

Nie rozumiem o co chodzi i czym się różni nawijanie ?

[TOMMASZ]

Coś o tym pisał tutaj Waldek.
viewtopic.php?f=14&t=238&p=2428#p2428

[set]

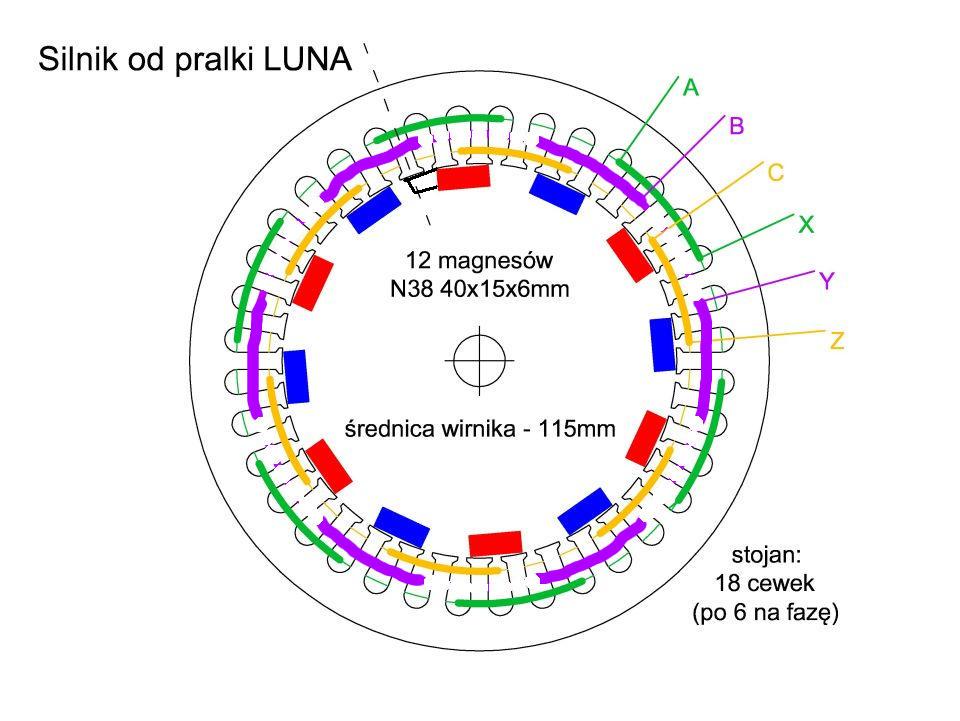

Chyba już załapałem, w warstwie zielonej i żółtej cewki nawijane są zgodnie z ruchem wskazówek zegara i łączone są od lewej do prawej, natomiast w warstwie fioletowej cewki nawijane są przeciwnie do ruchu wskazówek zegara i łączone od prawej do lewej.Na obydwu rysunkach jest tak samo.

[set]

Jest progres w sprawie

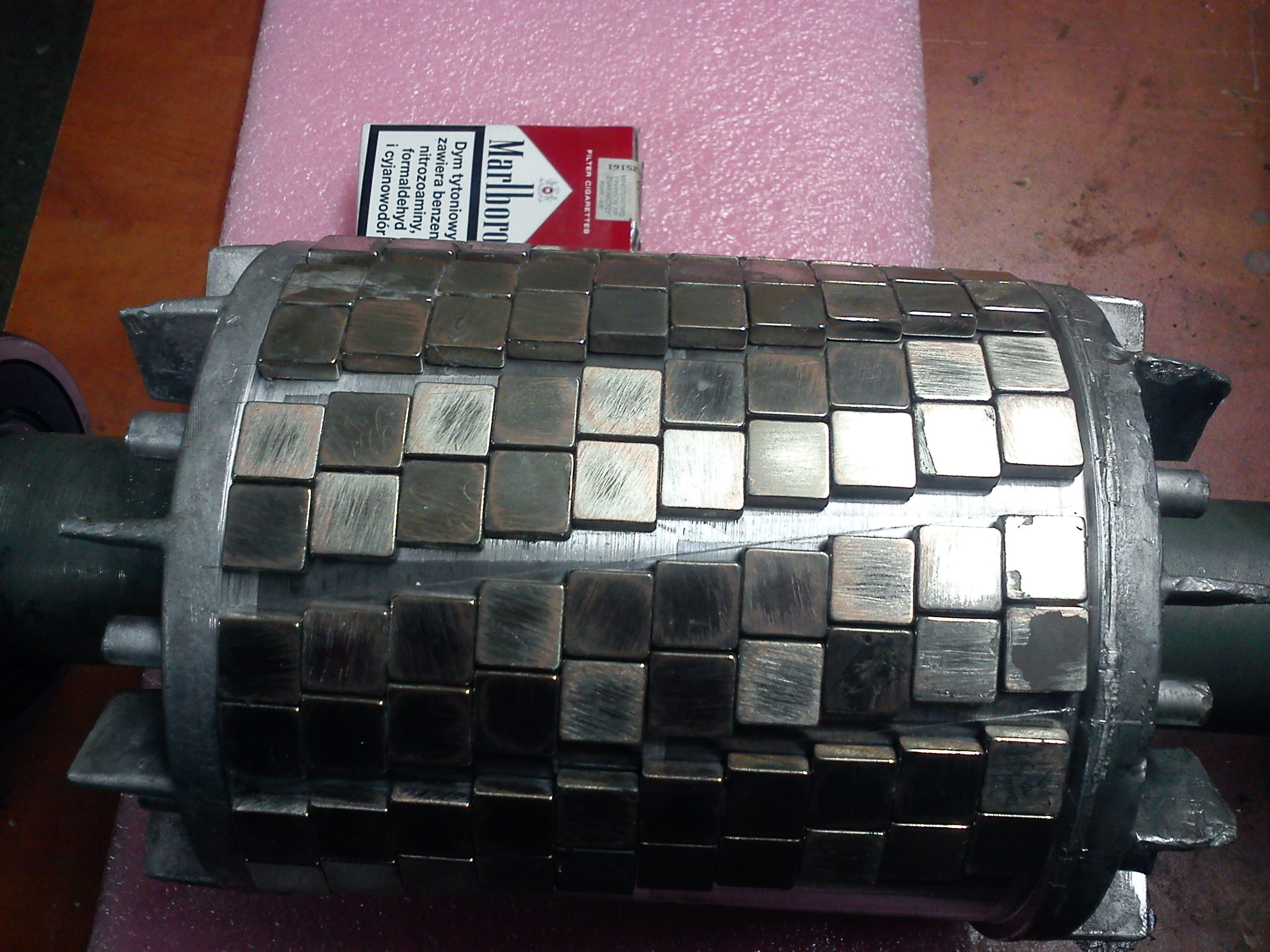

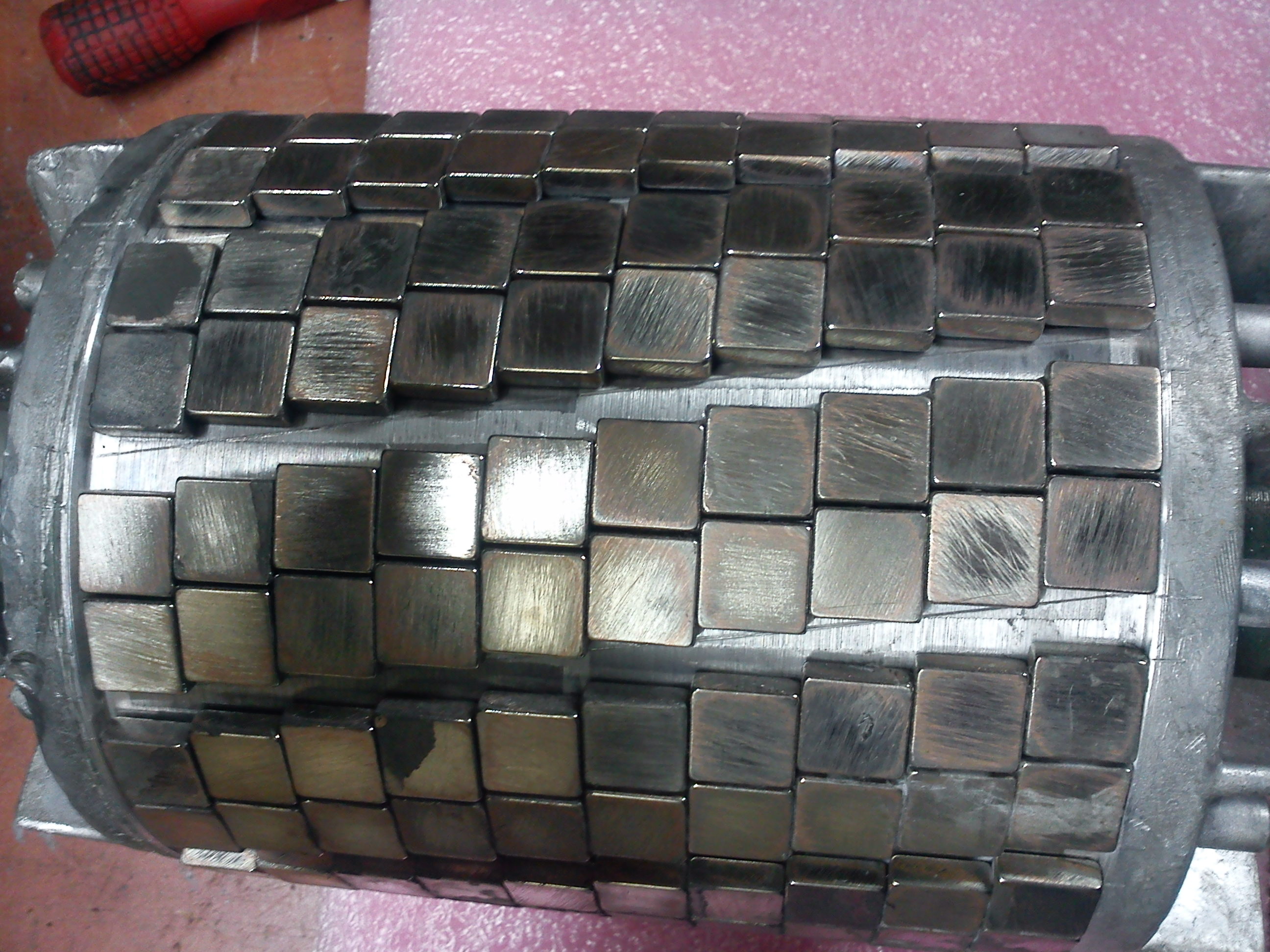

Dzisiaj skończyłem kleić magnesy i przed zalaniem postanowiłem wrzucić go w stojan, moment zaczepowy jest ale niezbyt duży do przyjęcia bez problemu, jak założę na wałek kleszcze zaciskowe i obrócę ręką to wirnik wykona około pełnego obrotu.

Co do cewki testowej to nawijacz zrobił trzy cewki wszystkie po 120 zwojów (chociaż mówił że wyjdzie 140 ale nie chciał bardzo upychać bo i tak do wyjęcia) średnica drutu to 0,95mm.Tak na szybko zrobiłem pomiar napięcia oto wyniki:
Około 70 obr/min 30V
Około 300 obr/min 200V
Napięcie międzyfazowe dwóch cewek bez obciążenia (cewek w fazie będzie 8 )
Jak skończę pracować nad wirnikiem to przyjdzie pora na testy z prawdziwego znaczenia z mostkiem prostowniczym obciążeniem itd.
Na koniec dodam że zastanawiam się nad sensem montowania przekładni.
Panowie radźcie!!! wszelkie sugestie mile widziane

[Waldemar Pachoł]

To jeszcze podaj oporność tej cewki - policzymy jej "sprawność" przy kilku napięciach...

fast edit: set: Dokładnie, Nawijanie proste jak sikanie. A cały myk jest po to by było prościej i podręcznikowo - bo łatwiej jest wszystko zmieścić.

[set]

Nie mam wyprowadzonego zera ale między-fazowo chyba jest 4,3 oma jutro sprawdzę dokładnie.

[Waldemar Pachoł]

No to z tego co napisałeś to jeszcze dla 70 obr/min to wychodziły mi jakieś normalne dane, ale jak podstawiłem te 1600V to już przestały... poczekam jak zrobisz całą i sam pomierzysz...

[set]

drugi pomiar jest zły myślałem że wiertarka ma 400 obr a ma 600 czyli mogło być 400 do 500 obr na min.
Zrobię porządne pomiary jak z amerykanką
Waldku co myślisz o tym żeby nie dawać przekładni ?

[Waldemar Pachoł]

Przekładnia? Takie dane to tylko po testach śmigła i prądnicy.

[set]

Jak się robi takie testy ?

[TOMMASZ]

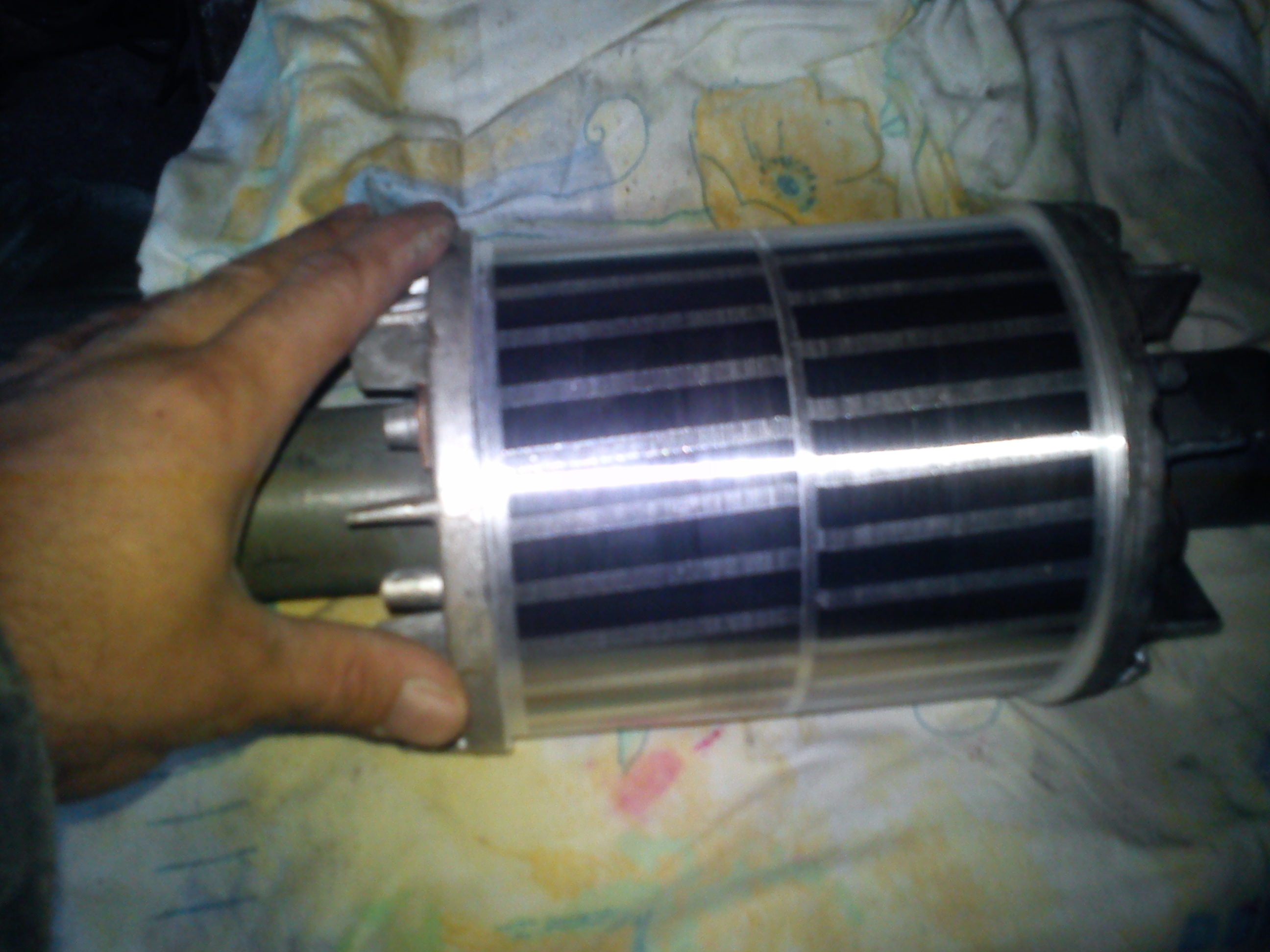

Co wy na to Panowie?,udało mi się wkleić sześć biegunów czyli połowa jeszcze przedemną.
Jednak kleję tradycyjnie.
Waldku,mam zamiar testować cewkę pod obciążeniem,czy żarówka 230V będzie odpowiednia?.

[TOMMASZ]

No i czy to co wyjdzie na testach sumuje się razem?, bo mam zamiar nawinąć jedną.

[Waldemar Pachoł]

Najpierw zmierz napięcie jałowe - jeśli będzie odpowiednie (przy tak dużym silniku) - można spróbować żarówką małej mocy, taką 10W.
Warto zrobić dwa pomiary przy dwóch prędkościach.
V x ilość cewek w sekcji i oporność cewki x ilość cewek - policzymy.

[TOMMASZ]

Cieszę się że mogę na Ciebie liczyć Waldku,zrobię rak radzisz.Prądnica ma ostatecznie dać 230V na każdej fazie podłączona w gwiazdę,między fazowo chyba powinno być 380V?.

[set]

Do czego ma służyć ta prądnica ?
