pomoc w budowie amerykanki

[Mariusz]

Posłużę się tutaj grafiką z strony http://elektronika.5v.pl

A więc jeśli maszt ma 4m a łopata 1m to jest już tego razem 5m.
Stawiaj. Myślisz, że ktoś z okolicy zna tak dobrze prawo?

[TOMMASZ]

Nawet gdyby ktoś się znał na prawie,to jak wymierzy?

http://www.youtube.com/watch?v=5MNOS0dsKoc

[Waldemar Pachoł]

1. Zgłoszenia właściwemu organowi wymaga,

3) [...] wykonywanie robót budowlanych polegających na instalowaniu:
b) urządzeń o wysokości powyżej 3 m na obiektach budowlanych,

[stasiu11]

Panie Waldku ,gdzieś tem na forum narysował Pan schemat zwojów i magnesów 32 magnesy i 24 zwoje pozwoliłem to sobie powiększyć (proporcjonalnie) do średnicy 52cm i na tym wzorze chcę wykonać prądnicę.Wysokość cewki 13cm ,szer 5,a magnes 5x2CM (zwiększył bym go ale o ile)chyba trochę mały do takiej cewki,no i drut-jakiej grubości dać?

[Waldemar Pachoł]

Jeśli poda mi Pan zakładane parametry to postaram się policzyć i wrzucić odpowiedni rysunek.

[woja14]

Witam no to czas pokazać moje kolejne postępy w pracy
to więc zastosowałem sie do waszych opisów i kupiłem piastę samochodową, całość wygląda tak już prawie skończona jak oceniacie moja pracę o i jeszcze jedno co do drugiej piasty na dole to po to ja zastosowałem żeby całość się na tym obracała znaczy na maszcie.

Kolejne fotki z budowy






Jeszcze jedynie to ten masz nigdzie nie mogę dostać używanych rur bądź kształtowników o profilu zamkniętym a jeżeli zechce kupić nowe to mnie wyniesie około 300zł.
Jak oceniacie moją pracę ?????

[Waldemar Pachoł]

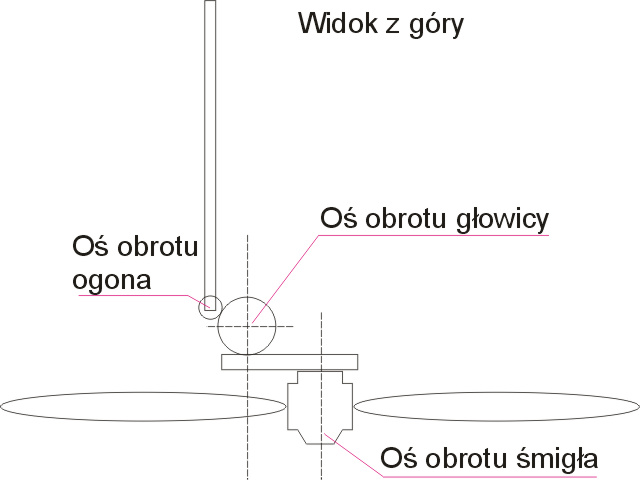

Bardzo ładnie, tylko czy wydaje mi się, czy nie zastosowałeś mimośrodu między osią obrotu pionowego i poziomego?

[woja14]

tak zastosowałem mimośród między osią obrotu pionowego i poziomego ale wszystko zostało przemyślane rozcięcie rurki od ogona jest na tyle bezpieczne że nie wejdzie w łopaty

[Waldemar Pachoł]

Ale mimośród wzdłuż działania wiatru?

[woja14]

Ale mimośród wzdłuż działania wiatru?

Znaczy o co chodzi bo nie rozumiem jak patrzyłem dużo osób tak robi on jest po mojemu dobrze zamontowany ale nie centralni na piaście tylko troche z boku

[Waldemar Pachoł]

[woja14]

czyli mam rozumieć że nie będzie to działało prawidłowo jeżeli jest blisko piasty na której będą się kręciły łopaty ?????

[Waldemar Pachoł]

Będzie działać. Jednak im mniejsza odległość tym większy wiatr potrzebny by zadziałało zabezpieczenie.

[woja14]

Witam no to dziś zrobiłem sobie małą wycieczkę po profile stalowe (zamknięte) 40x40x2 dałem za metr 10,98zł (o całość 9 metry czyli 98zł)no i znalazłem trochę czasu więc i zabrałem się do roboty kilka fotek








tak to mniej więcej przed zespawaniem




tutaj już prawie pospawane


Mniej więcej zespawane ale jeszcze trzeba będzie wzmocnić


Całość ma 3 metry i nawet trochę sobie waży ale jak na dziś to nie skończyłem ponieważ była jakaś awaria na sieci
Co do jeszcze jednej sprawy ogon jednak będzie za krótki bo ma 1,08m więc go przedłużę o 70cm i wstawię, następny post to myślę że już będzie po złożeniu
Jak oceniacie a i oczywiście zastosuje odciągi do masztu.

[woja14]

Witam no to dziś postawiłem wiatrak ale mam co małe wątpliwości to są fotki



Jeszcze jedno bo bym zapomniał długość ogona przedłużyłem teraz ma 1,8m może to robi swoje że większość się kręci ustawia do wiatru niż łopaty się obracają


A to film (czy na prawdę potrzeba tak dużego wiatru żeby się kręciło czy coś źle zrobiłem????? ) od czasu do czasu jak na prawde lepiej dmuchnie to się obróci ale słabo.

http://youtu.be/0eIQcVvv7CM

[Waldemar Pachoł]

Co jest w tej chwili obciążeniem prądnicy?
Jak popchniesz ręką śmigło, to się obraca czy natychmiast stawia opór?

[woja14]

No to tak jak obrócę ręką to się obróci ale za chwile stanie jeszcze jedno nawet jak ruszy wiatr to zatrzyma się a nawet czasami cofnie. Prądnicy nie ma na razie ponieważ nie została zrobiona

[set]

Na pusto się nie kręci ?
Ma przekładnię ?

[korkociąg]

Mam wrażenie, patrząc na śmigło z poprzednich postów, masz odwrotnie zamontowane, tzn od strony wiatru powinny być płaskie (z pochyleniem-kątem natarcia plus ewentualne skręcenie), od strony prądnicy profil zazwyczaj jest wykonany z pewnym zmiennym promieniem, żeby dodatkowo wykorzystać siłę nośną prze pewnych obrotach. Przejrzyj w necie profile łopat oraz proponuję pobawić się programem wiatrak (poszukaj w necie), co pozwoli ci lepiej zrozumieć działanie sił oraz jakiej mocy możesz się spodziewać z danych rozmiarów śmigieł.
Temat nie jest prosty: za małe lub złe łopaty nie wykorzystają pełnej mocy, za duże spalą prądnicę przy silnym wietrze.
Dla poprawnego działania wiatraka potrzeba trochę poeksperymentować (zdjąć chociaż w przybliżeniu charakterystyki prądnica-łopaty-obciążenie).

Pozdrawiam
Korkociąg

[woja14]

Witam śmigła są na 100% dobrze ustawione tutaj macie drugi filmik który udało mi się wieczorem nagrać
http://imageshack.us/clip/my-videos/228/d2h.mp4/

Ale się jeszcze zastanawiam nad skróceniem całości z 2,60m na 2metry i odchudzeniem trochę śmigieł i wtedy zobaczę jak to się będzie przedstawiać bo żeby te obrócić to naprawdę trzeba mocnego wiatru sami zobaczcie i czy uważacie żeby zmniejszyć je troche i odchudzić (na filmiku jest uchwycony mocniejszy wiatr który obrócił ale jeszcze nie wiem czego one wracają jak niema dość silnego wiatru podpowiedzcie coś czy to może być złe wyważenie???? )
