Prądnica z silnika 15-20KW

[set]

Tomek chyba 36 żłobków
Mój wirnik będzie miał 16 biegunów i 288 magnesów MPŁ 30 x 10 x 5 / N45 (nie za mocne ?)
Dzisiaj jadę wiercić stojan

[TOMMASZ]

Tomek chyba 36 żłobków
Mój wirnik będzie miał 16 biegunów i 288 magnesów MPŁ 30 x 10 x 5 / N45 (nie za mocne ?)
Dzisiaj jadę wiercić stojan

No racja,36 żłobków.

N45 nie są za mocne jeśli chodzi o prądnicę,bo im mocniejszy strumień magnetyczny tym lepsze osiągi,ale jeśli będzie mała przerwa między biegunami,to wklejenie tak silnych magnesów będzie kłopotliwe,wręcz nie możliwe.

[set]

Będzie ciasno, średnica wirnika po odjęciu grubości magnesów to 175mm obwód wirnika to 549mm jeden biegun to 30mm szerokości liczba biegunów to 16 czyli 30x16=480
549- 480=69mm 69\16=4,3
Odległość pomiędzy biegunami to 4,3mm więc ciasno będzie.

[kisoft]

masz prądnicę 72 żłobkową co daje 12 cewek na fazę , przy bardzo ostrożnym i szacunkowym liczeniu możemy przyjąć starą zasadę że 10 zw =1V. U ciebie to będzie 4,5V na cewkę czyli 4,5x =54V na fazę i przy 1mm drucie ( w porywach 8A na 1mm2) przyjmijmy nawet te 8A to da ci 430W x 3 = 1290 W, oczywiście przy połączeniu w gwiazdę . Pytanie przy jakich obrotach to wszystko osiągniesz i czy ta moc to trochę nie zamalo jak na twoje 5 metrowe łopaty.
Moc prądnicy zawsze powinna byś dobrana do mocy łopat przy określonych obrotach ( takie same u prądnicy jak i śmigła).Jeśli moc pradnicy będzie za mała w stosunku do lopat to możesz zniszczyć i łopaty i prądnicę.

ps. chyba że tylko nawinołeś cewkę testową ?

[TOMMASZ]

Z tego co pisze Set,wynika że to stojan 48 żłobków i 16 biegunów magnesów.Jeśli przerwa będzie miała te 4.3mm to nie jest tak źle,gorzej będzie złożyć jeden biegun z trzech takich magnesów bo dokleja do siebie te same bieguny S do S i N do N.
Magnesy tej mocy bardzo mocno się odpychają i odrywają od kleju,wyrywają szybki klej do metali i to jest problem.Miałem tek nawet z magnesami N38,po kilku minutach się odrywały bo klej nie był ich w stanie przytrzymać.

Tylko moje magnesy były słabsze i mniejsze/krótsze,może i się da ale łatwe to nie będzie.

[set]

Mam 48 żłobków i przekładnię 1:2,5.Przy testach cewki w amerykance przy 192 obr\min uzyskiwałem około 1V z 10 zwojów, odcinek biorący udział w wytwarzaniu prądu (magnes 50x25x12) to 10 cm.Natomiast w mojej prądnicy z silnika odcinek aktywny będzie miał długość 36 cm (na dodatek w rdzeniu ) więc wydaje mi się że osiągi powinny być lepsze.Z pralkowca można wyciągnąć 500-700W jeżeli więc z mojego stojana( dłuższego o 4,5 raza i o średnicy prawie dwukrotnie większej od silnika z pralki) miałbym wyciągnąć 1300w to raczej bym odpuścił temat.Ale to takie moje domysły, nie jestem znawcą tematu więc nic nie szacuję, zrobię cewkę testową i wszystko się okaże.

[TOMMASZ]

Tak jak mówisz,cewkę testową i wtedy się okaże.Jeśli amerykanka miała zaledwie 10cm aktywnej miedzi a stojan ma aż 36cm to nie ma czego porównywać.

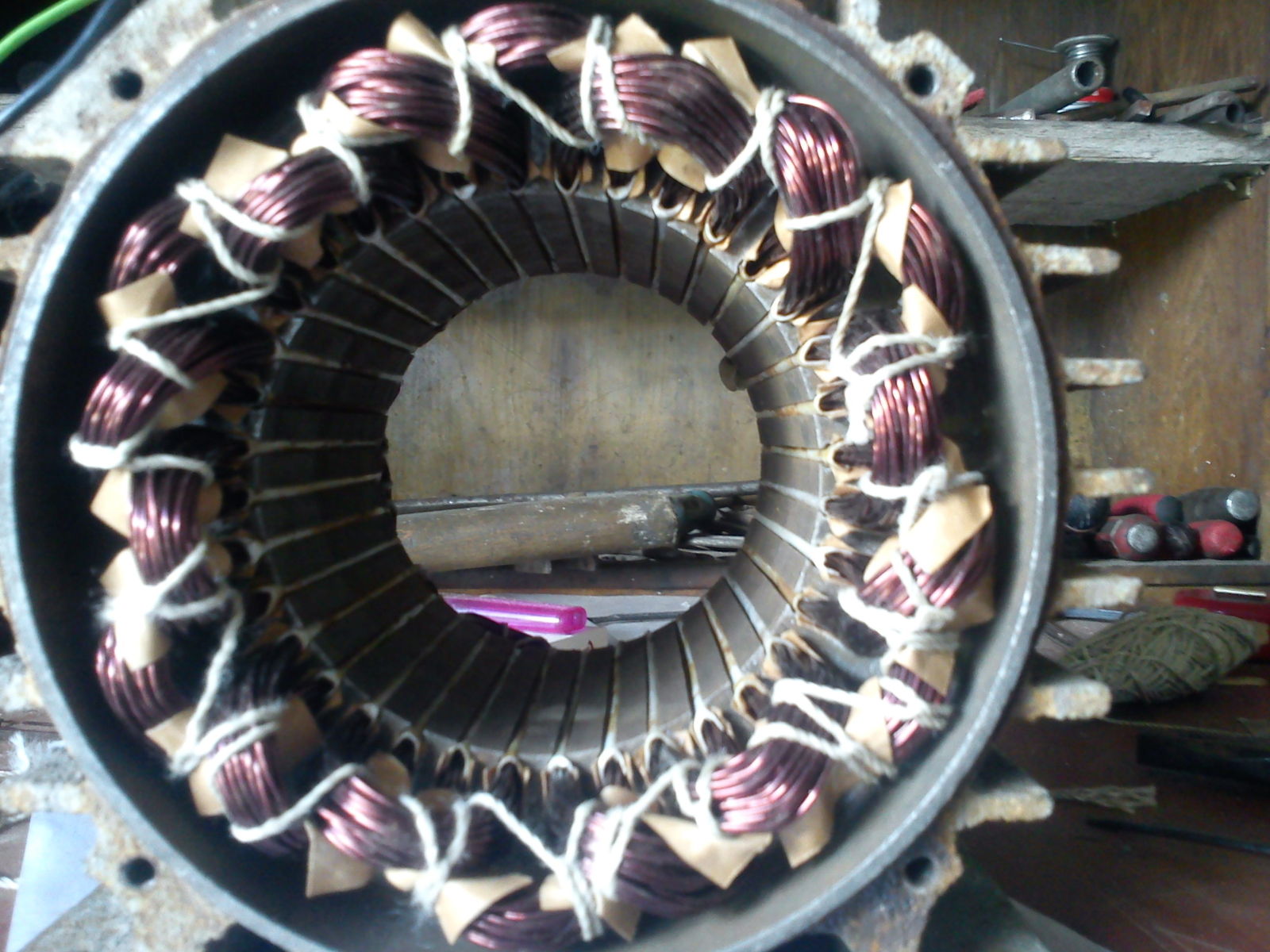

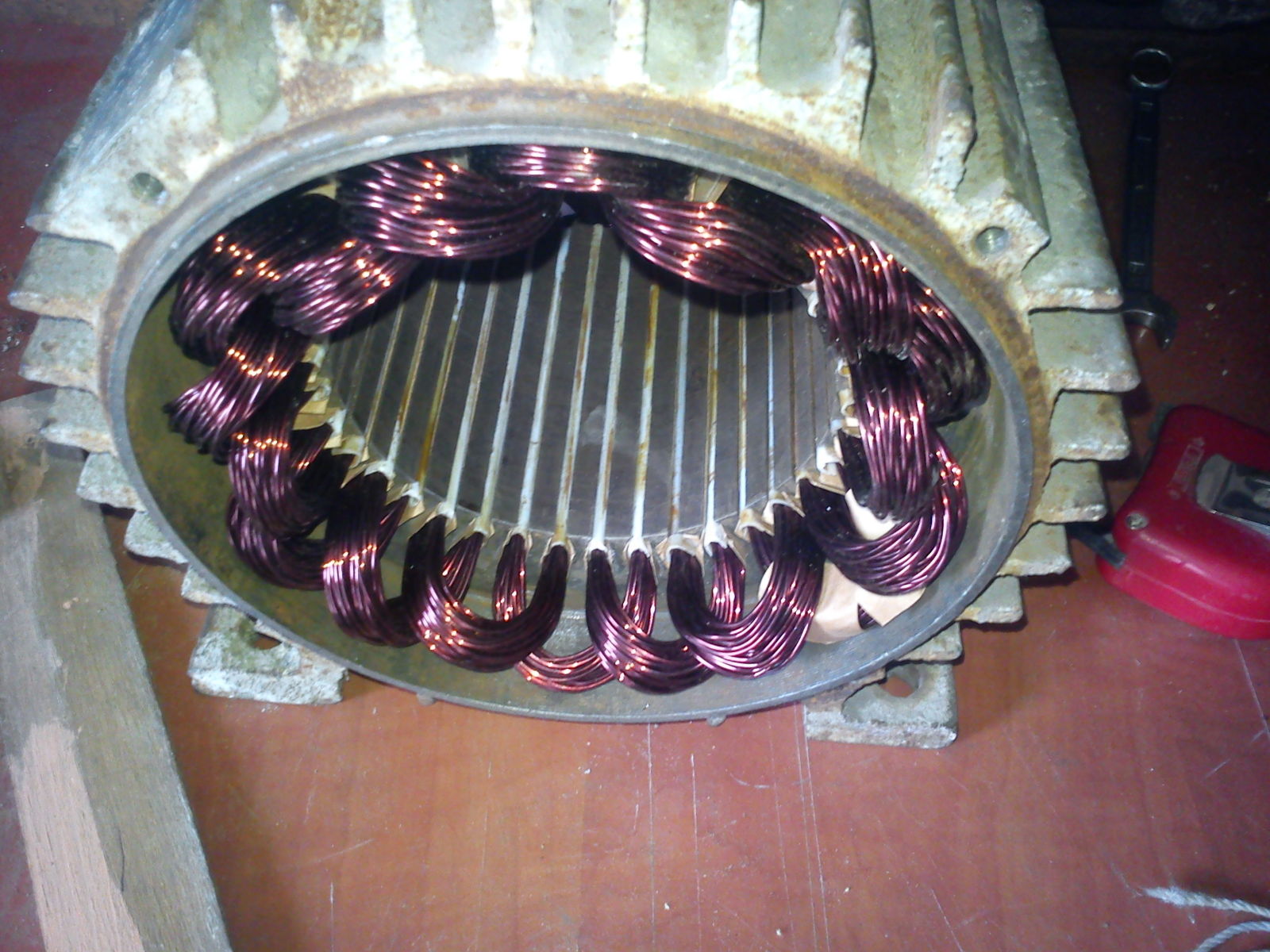

A tak wygląda mój przewinięty stojan.

[kisoft]

Cewka testowa to bardzo dobry pomysł ale szału nie będzie, amerykanka ma dużo śilniejsze magnesy umieszczone po obu stronach boku cewki. długość boku cewki ma chyba nieznaczny wplyw na wielkość generowanego napięcia o tym raczej decyduje iczba zwoi. Dłuższy bok ma wplyw na sztywność napięcia przy obciążeniu ( tzn. mniejszy spadek napięcia).

[TOMMASZ]

Nie wiem jak to policzyłem,ale policzyłem źle.
Mój wirnik ma 110mm długości i 101mm średnicy,12 biegunów magnesów.Czyli podwójny biegun z magnesów 10x10x5 daje 22 magnesy na biegun.
22x12=264 magnesy

Niestety dostępne są tylko 10x10x4 a to za cienkie,szczelina pomiędzy biegunami około 5mm i tak musi być.Tylko gdzie dostać 10x10x5?.

Oczywiście w porównaniu do prądnicy Seta,moja to zabawka.

[TOMMASZ]

Właśnie wkleiłem jeden biegu magnesów 15x15x5,tak na próbę bo docelowe będą inne.Skos dokładnie dwa zęby i jeden żłobek,zaskoków brak.Czyli tak prawdopodobnie będę kleił.

[set]

Czyli za dużo stoczyłeś wirnik i masz za dużą szczelinę pomiędzy stojanem a wirnikiem ?
Daj magnesy 20x10x5

[TOMMASZ]

Czyli za dużo stoczyłeś wirnik i masz za dużą szczelinę pomiędzy stojanem a wirnikiem ?
Daj magnesy 20x10x5

No właśnie ,też myślałem nad takimi tylko że wtedy trzeba będzie je solidnie stoczyć,bo nie ułożą się tak na małej średnicy wirnika.Końce będą za bardzo wystawać.
Wiem że kiedyś były takie magnesy w ofercie,gdyby chociaż były te 10x10x4 ale N42 albo 15x15x5 N42,ale nie ma.

[set]

Tomek jak nawijałeś ?

[TOMMASZ]

Zrobiłem sobie nawijarkę z dwóch deseczek i dwóch kawałków trzonka od łopaty ,długie na tyle aby zmieściło się sześć cewek na jedną fazę.Trzeba najpierw sprawdzić ile da się upchnąć zwojów,więc na początek nawinąłem jedną ale nie odcinałem od szpuli aby móc nawinąć więcej i nie zmarnować drutu.Potem tylko już nawijałem i robiłem odstępy,przed ściągnięciem trzeba związać boki cewek drutem aby się nie rozleciały i nie pomieszały.

[TOMMASZ]

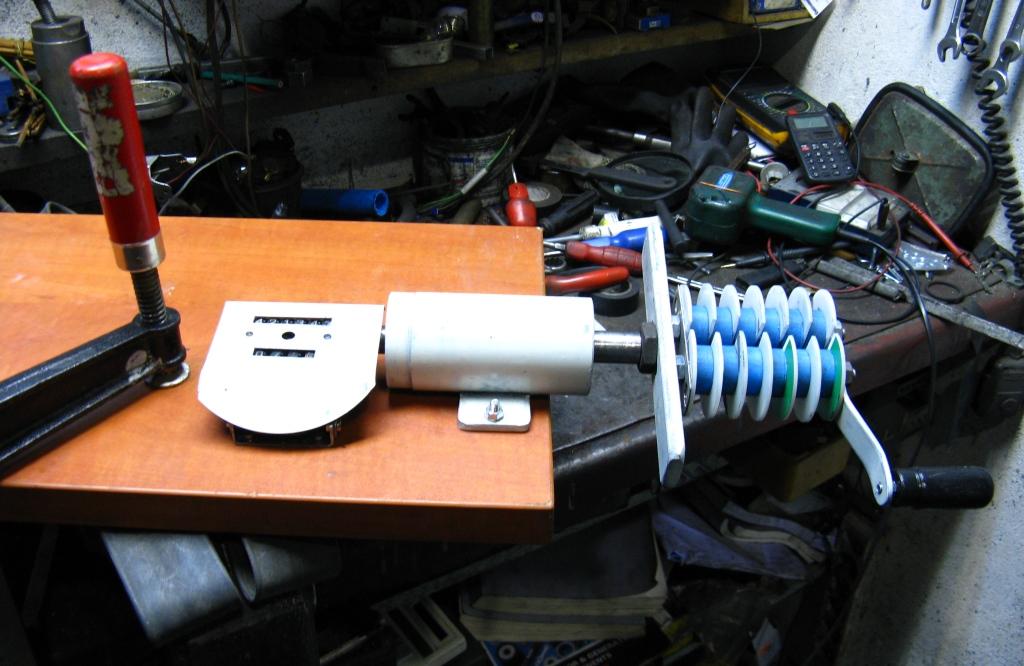

Kolega stev-en z elektrody pokazał fajną nawijarkę,mam zamiar zrobić coś podobnego-docelowego na większą ilość cewek.

[set]

Ja oddam do przewinięcia bo w ogóle się na tym nie znam.

[TOMMASZ]

Ja oddam do przewinięcia bo w ogóle się na tym nie znam.

Tego bym nie robił,bo zostaniesz oszukany.Albo nawiną go cieńszym drutem,albo nie nabiją żłobków do pełna.W obu przypadkach będzie źle.

[set]

Nie będzie tak źle drut kupię sam, przewijał będzie znajomy mojego kumpla.

[TOMMASZ]

No chyba że tak,ale to prosta czynność.Ja nawijałem pierwszy raz i teraz mogę nawijać hurtowo.

[set]

Panowie doradźcie w sprawie magnesów
N45 po 4,40
lub
N38 po 4 zł
Sztuk potrzebuję 288 szt różnica w kwocie 115 zł nieduża tylko czy N45 nie będą za mocne ?
Zastanawiam się jeszcze nad klejem do magnesów, może użyć jakiegoś epoksydowego dwu składnikowego żeby utrzymał magnesy N45
