Prądnica z silnika 15-20KW

[TOMMASZ]

A robiłeś testy na przekładni?.Moim zdaniem to kwestia odpowiedniego śmigła i jego mocy. Przekładnia zapewnia odpowiednie obroty prądnicy przy małym wietrze jeśli śmigło ma odpowiednią moc,i to jest najlepsze rozwiązanie.Bo wtedy można wyciągnąć więcej z prądnicy,nawijając grubszym drutem.

Ja bym montował przekładnię.

[set]

Jaki test na przekładni ?

[TOMMASZ]

Jaki test na przekładni ?

taki sam jak na gołej prądnicy,cewka testowa w prądnicy i przekładnia.

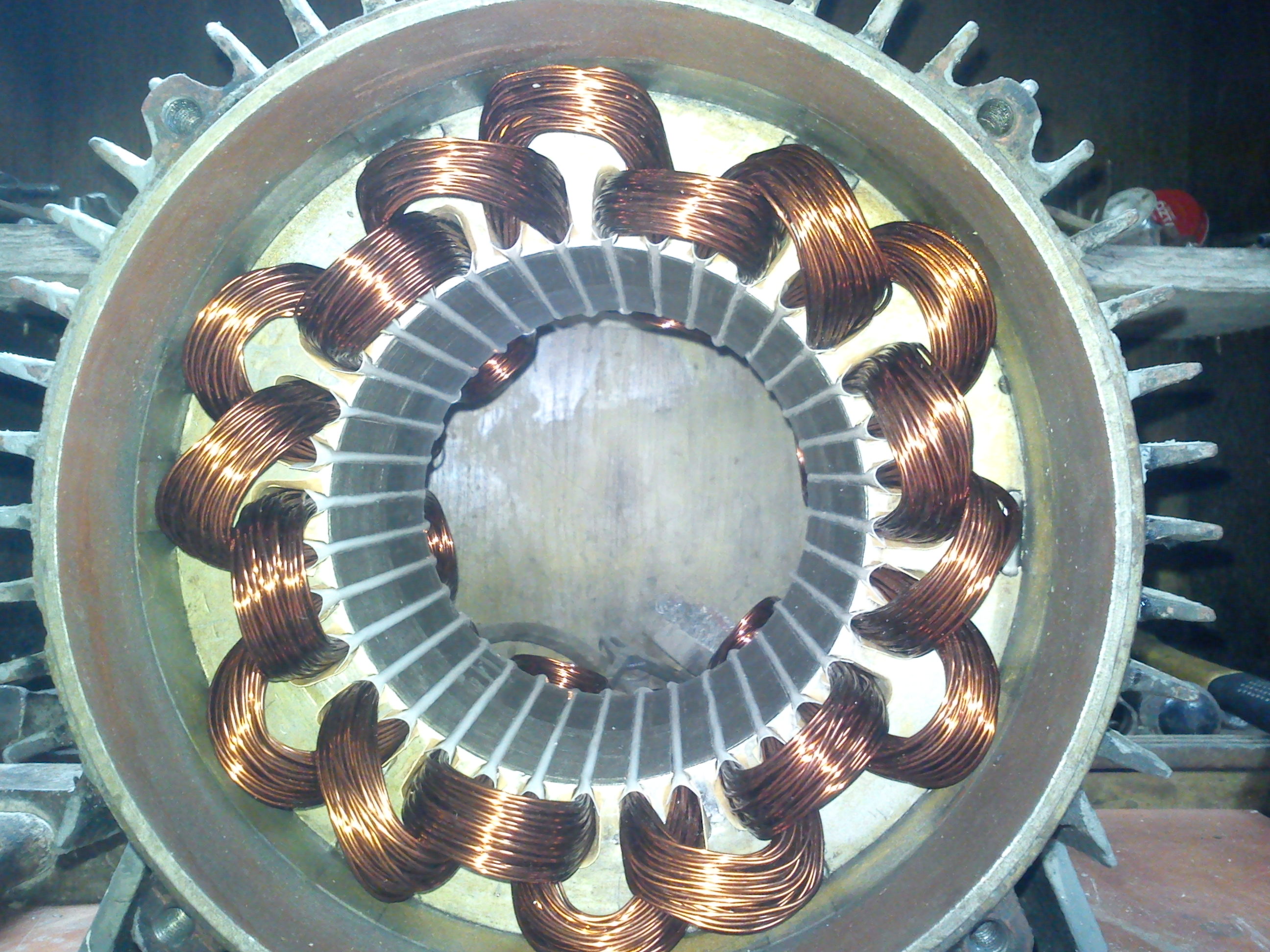

Właśnie skończyłem nawijanie,zostało jeszcze ułożenie cewek, odizolowanie faz (cewek od siebie),powiązanie cewek razem i lakier do uzwojeń. Prawie 7kg drutu 1.2mm,6.8 kg.

[Maciek]

Prawie 7kg drutu 1.2mm,6.8 kg.

niezły czołg wyszedł Ciekaw jestem obrotów.

[TOMMASZ]

niezły czołg wyszedł Ciekaw jestem obrotów.

Nooo,niezły kloc.Dziś będę wszystko wiedział Maćku.

[set]

Tomek a co to da poza podniesieniem obrotów o 2,5 ?

[TOMMASZ]

Tomek a co to da poza podniesieniem obrotów o 2,5 ?

Można wtedy nawinąć prądnicę grubszym drutem ale mniej zwojów,grubszy drut to więcej amperów przy tym samym napięciu i większych obrotach prądnicy,a śmigło kręci się wolno i bezpiecznie.

[set]

Zdaję sobie sprawę z tego, ale mam obawy że to śmigło nie uciągnie.

[Waldemar Pachoł]

Jaki test na przekładni ?

taki sam jak na gołej prądnicy,cewka testowa w prądnicy i przekładnia.

Właśnie skończyłem nawijanie,zostało jeszcze ułożenie cewek, odizolowanie faz (cewek od siebie),powiązanie cewek razem i lakier do uzwojeń. Prawie 7kg drutu 1.2mm,6.8 kg.

I tu dokładnie widać czemu nawijać metodą książkową...

[set]

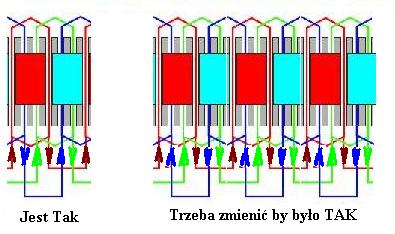

Tak mam nawinąć jak na rysunkach

[TOMMASZ]

Tak,jak na rysunkach.

[TOMMASZ]

Wyszło mi coś takiego.
Przy 650 obr/min na jednej fazie jest 277V,między fazowo 501V. Na jednej cewce uzyskałem napięcie 46.2V.

http://www.youtube.com/watch?v=y1k-_mktMPg

[set]

Dane z tokarki
56 obr/min 25 V
71 obr/min 32 V
90 obr/min 39 V
112 obr/min 50 V
140 obr/min 64 V
180 obr/min 79 V
Napięcia międzyfazowe z dwóch cewek
Obroty w jakie celuję to 112 po przekładni 1:2,5.Śmigło 45 obr/min przy prędkości wiatru 2,4 m/sek (nie wiem czy ruszy ale takie jest założenie). Przy takich obrotach planuję początek ładowania czyli jakieś 50V
Drut to 0,95 mm 120 zwojów (wejdzie 140). 120 zwojów\ 50V=2,4 zwoje na 1V
15 zwojów da 6,25 V x 8 cewek=50V ( początek ładowania )
Do jednego żłobka zmieści się 140 zwojów drutu 0,95mm więc 140/15=9,3 czyli równolegle 9 drutów 0,95mm co daje pole przekroju 6,39mm kw x 6A=38A z jednej fazy.
Moc szacowana bez spadku napięcia to 50Vx 38A= 1900x3fazy=5700W.
Nie wiem na ile moje wnioski i obliczenia są poprawne więc proszę o weryfikacje

[TOMMASZ]

Wygląda dobrze,a o rozruch podczas ładowania aku to bym się nie martwił. Prądnica nie stawia wtedy dużego oporu,powiedziałby że idzie leciutko,postawi opór podczas załączenia się hamulca/obciążenia.

[TOMMASZ]

I tu dokładnie widać czemu nawijać metodą książkową...

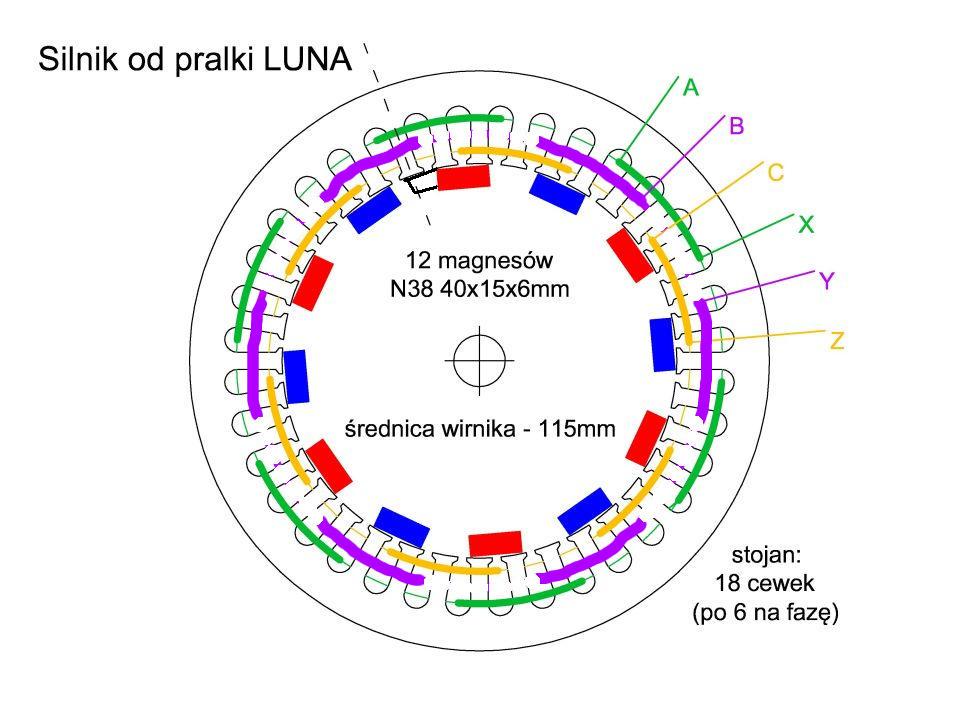

Książkowo,czyli tak?.

Następną będę nawijał właśnie w ten sposób,każda cewka układana (uginana) tak samo.Fotka pochodzi z netu.

[set]

Dlaczego ma puste żłobki ?

[TOMMASZ]

Nie są puste,postaram się wstawić większe zdjęcie,albo jeszcze lepiej dam linka do strony z której pochodzi ta fotka,tam można je powiększyć. http://elektronika.5v.pl/w_pradnica.php
W sumie to kwestia nawijania bo można ubić do końca.


To prądnica którą zrobiłem.
http://www.youtube.com/watch?v=S7mExYAuNHY
http://www.youtube.com/watch?v=tWbRdGVzvsM

[Maciek]

Tomku będziesz to montować na swoim dachu? Jaka jest średnica osi bo z tego co widać nie jest zbyt gruba i w dodatku mało wystaje z korpusu. W jaki sposób zamontujesz śmigło? Masz jakiś plan? co dalej?

[set]

Co daje takie nawijanie ?

[TOMMASZ]

Tomku będziesz to montować na swoim dachu? Jaka jest średnica osi bo z tego co widać nie jest zbyt gruba i w dodatku mało wystaje z korpusu. W jaki sposób zamontujesz śmigło? Masz jakiś plan? co dalej?

Nie no co ty Maćku,na dachu to bym w kasku musiał chodzić po domu.Wpadła by aż do piwnicy w razie awarii.
Oś ma 65mm srednicy więc jest spora,tam gdzie kręciłem wiertarką jest montowany reduktor obrotów i z niego oś będzie wystawać już sporo.Na filmie tego reduktora nie ma.
