Prądnica z silnika 15-20KW

[set]

Jak wszyscy wiedzą plan zrobienia amerykanki trójwarstwowej został zarzucony a na jego miejsce wskoczyła prądnica z silnika.
I wygląda to tak
Stojan 48 żłobków:
średnica wirnika 185 mm.
długość 220mm
żłobek o wysokości 25mm i szerokości 10 mm u podstawy i 7 mm u góry.
szerokość zęba u góry 9mm
odległość pomiędzy zębami 3mm
48 żłobków to
24 cewki
3 fazy
8 cewek w fazie
16 biegunów 8N i 8S szerokość bieguna to szerokość trzech zębów(jeden ząb o szerokości 9mmx3=27+dwie szczeliny po 3mm=33m ) (czyli dosyć gęsto jeden biegun o szerokości 30mmx16=480mm obwód koła po średnicy przyklejania magnesów czyli 175mm to 549mm czyli odległość pomiędzy biegunami to 4mm )
Skos eksperymentalnie bo nigdzie nie wyczytałem ile powinien wynosić. Najlepsze osiągi byłyby bez skosu ale wtedy byłby duży moment zaczepowy
magnesy myślę dać takie:
http://www.magnesy.eu/mpl-30-x-10-x-5-- ... -2014.html
Nawinięcie jak na foto z pralki Luna
Długość stojana 15-18 cm
Trzeba będzie dorobić dekle i wirnik oraz zostawić miejsce na korony cewek i wentylatory do chłodzenia w środku prądnicy.
Wszelkie pomysły i sugestie mile widziane.

[kisoft]

Witam
chcesz zbudować taki duży wiatrak ?, policzyłes wszystkie koszty nie będą male tak na oko z 25tysięcy a zysk z 500zł rocznie w porywach może z 1000zł.
Osobiście uważam że budowa wiatraka powyżej 2kW jest pozbawiona sensu, dużo korzystniej wychodzi elektrownia słoneczna. Za te 25 tysiecy zł zbudujesz sobie calkowicie niezależny system zasilania domu o mocy ok 2,5kW ( i to nie jest żart ). Dane te uzyskałem od mojego kolegi który zaczoł budowę elektrowni słoneczno wiatrowej 4 lata temu i w tej chwili dysponuje mocą 1,5kW ( zestawem aku. 8x220Ah ) i małym fabrycznym wiatrakiem o mocy 450w( który jest tylko uzupełnieniem systemu) i najważniejsze od dwuch miesięcy jest całkowicie niezależny.

[set]

Nie przesadzaj koszt budowy wyjdzie w granicy 10 tyś. Poza prądnicą mam już prawie wszystko łącznie ze śmigłem fi 5m.
Musiałbym dokładnie zerknąć w kosztorys.

[kisoft]

chcesz z tego śilnika zbudować prądnicę o jakiej mocy ?

[TOMMASZ]

A ja bym nie zniechęcał,bo to nie jest wcale duża średnica śmigła.Jest jeszcze całkiem rozsądna,i dobra prądnica bez zaskoków może podczas większych wiatrów obsłużyć całe mieszkanko.

Koszt jest,ale nie tak wielki jak mówisz Kisoft,zwłaszcza jeśli robisz sam.

[kisoft]

Na innym forum w częsci trzeciej tematu ktoś wykonał piękny wiatrak o mocy pradnicy 5kw ze śmigłami swinda 3,5m za 18 tysięcy zł i z tego co się oriętuję wystawił go na aukcję ( z dopiskiem sprzedaję bo chcę zrobić większy ) to taki standartowy wpis. Może faktycznie przeszacowałem koszty ale myślałem że z takiego śilnika set chce zbudować pradnicę 15kW.

[set]

Jak ktoś wszystko robi sam to jest taniej ale roboty jest naprawdę dużo, więc jakbym miał sprzedawać to ceniłbym co najmniej dwa razy tyle.

[TOMMASZ]

Jak ktoś wszystko robi sam to jest taniej ale roboty jest naprawdę dużo, więc jakbym miał sprzedawać to ceniłbym co najmniej dwa razy tyle.

No i racja.

[set]

Czyli zaczynam od obudowy i od wirnika z magnesami potem cewki testowe próby jak w amerykance a później obliczenia ??? jakie

[TOMMASZ]

Czyli zaczynam od obudowy i od wirnika z magnesami potem cewki testowe próby jak w amerykance a później obliczenia ??? jakie

Warto sprawdzić pod obciążeniem ile amperów i woltów da jedna cewka,chyba że drut już masz i nawijasz tak jak ja.Nie będę testował bo mam drut 1mm i go zużyję.Tylko nie wiem czy warto nawijać podwójnie,tutaj przydały by się testy,bo chcę wolnoobrotową 24V i nie wiem czy nie lepiej będzie pojedynczo.Napięcie będzie większe przy mniejszych obrotach,ale prąd mniejszy.

[set]

Nie mam drutu, trochę mi zostało po amerykance ale 1,8mm kto go tam upchnie.Cewki testowe na pewno będą robione

[Maciek]

Wow ile to będzie ważyć?

[set]

Ważyć będzie z 80-100 kg

[set]

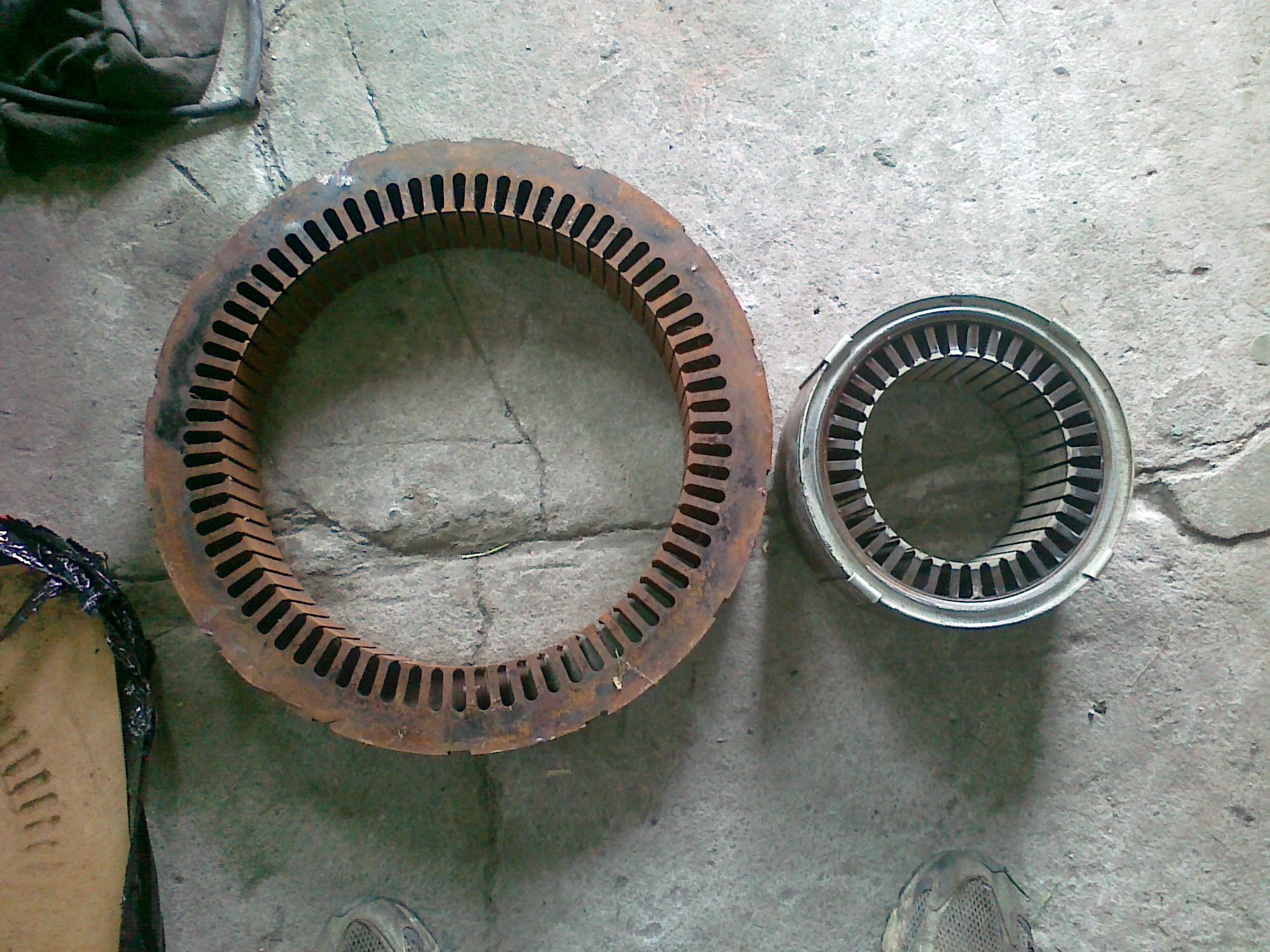

Foto stojana 72 żłobki fi wirnika 340mm wymiar żłobka 28x10mm

[kisoft]

musisz wiedzieć do czego ma ci słuzyć ta prądnica ja bym na twoim miejscu poszedł w wysokie napięcie ( drut max 1mm) a potem podłaczył wszystko w falownik solarny i włączył wszystko w sieć ( oczywiście musisz wyprostować wszystko tak jak w amerykance). Falownik solarny ma szeroki zakres napięć wejściowych DC od 100V do 600V i idealnie nadaje się do tego celu ( są wersje falowników pod które możesz podłączyć zestaw aku.). Albo iść w grzanie ciepłej wody natomiast budowanie tak dużej prądnicy pod ładowanie zestawu aku moim zdaniem odpada.

tutaj masz ciekawego linka coś dla ciebie
http://www.youtube.com/watch?v=sQ2PLcb_ ... el&list=UL

[set]

Napięcie znamionowe 48V będzie ładowanie akumulatorów i grzanie wody.

[kisoft]

szacuję że przy tych śmigłach planujesz prądnicę od 3 kw do 5kw a więc będziesz musiał zmieżyć się z prądami ponad 100A przy tym napięciu a w samej prądnicy ok 35A na fazę ( oczywiście w porywach) . Według tabel przez 1mm możesz przepuścić 8A czyli 4mm średnica drutu albo 4 pojedyńcze. To wszystko tylko moje domysły bo nie powiedziałeś jaką chcesz uzyskać moc.

[set]

Myślę że 3 kw wystarczy w zupełności.

[set]

Widział to ktoś ?
http://www.luk.po.opole.pl/items/str/au ... t_Mlot.pdf

[TOMMASZ]

No nie widziałem,ale ja trzymałbym się sprawdzonych rozwiązań.artykuł ciekawy ale nie pewny.
Własnie nawinąłem prądnicę która zastąpi mojego pralkowca-38 żłobków,długość pakietu-11cm.
średnica stojana 101mm.
Na jedną cewkę wrzuciłem 45 zwojów 1mm.
Wejdzie 120 magnesów N38-15x15x5.
